Bedienungsanleitung SPECTRA
3

Beschreibung

Die Kernaufgabe des Abgasanalysators Messgerätes besteht in der
Unterstützung folgender Anwendungen:
• präzise Kontroll- und Einstellmessungen an Gas-, Öl- oder Holzfeue-
rungen
• Abgasmessungen nach 1. BImSchV und KÜO
Einen aktuellen Überblick über die verfügbaren Optionen erhalten Sie
über die MRU Homepage oder sprechen Sie unseren Vertrieb an.

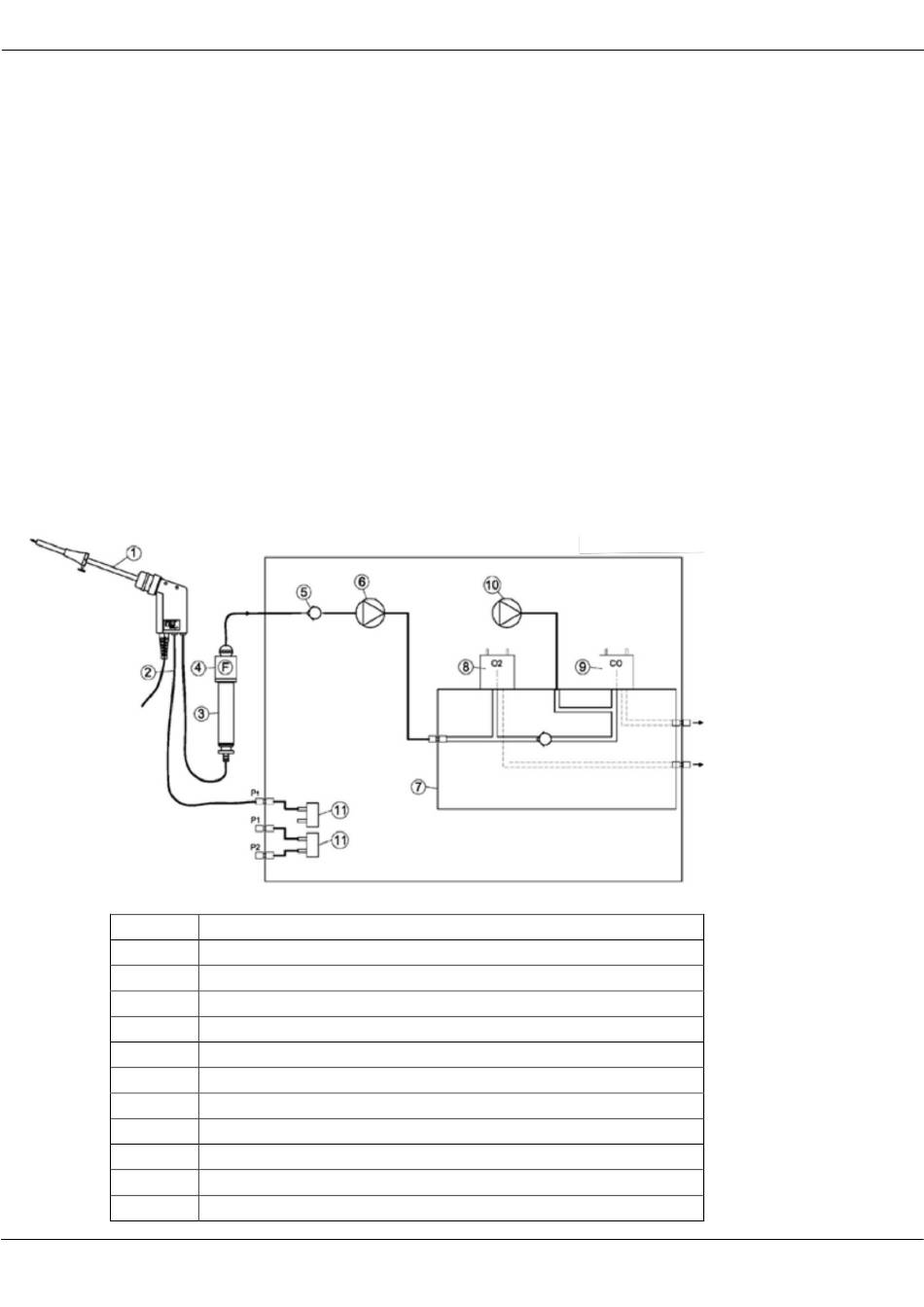

Schematischer Gaslaufplan

In Kombination mit der Gasentnahmesonde saugt das Messgerät ein
Teilvolumen des Abgases aus dem Verbrennungskanal ab und analysiert
es mittels elektrochemischer Sensoren auf seine Bestandteile. Druck
(Zug) und Temperatur werden durch die Konstruktion der Gasentnah-
mesonde direkt an deren Sondenspitze gemessen.
Position Beschreibung
1 Abgassonde
2 3-fach-Schlauch
3 Kondensatabscheider
4 Filter
5 Rückschlagventil
6 Abgaspumpe
7 Sensorkammer
8 O2-Sensor
9 CO-Sensor
10 Spülpumpe
11 Drucksensor
MRU GmbH, D-74172 Neckarsulm 15 / 161
