Inhaltszusammenfassung für MRU SPECTRA

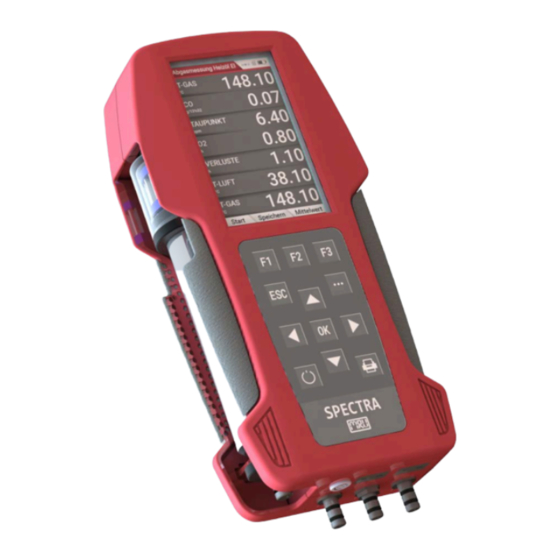

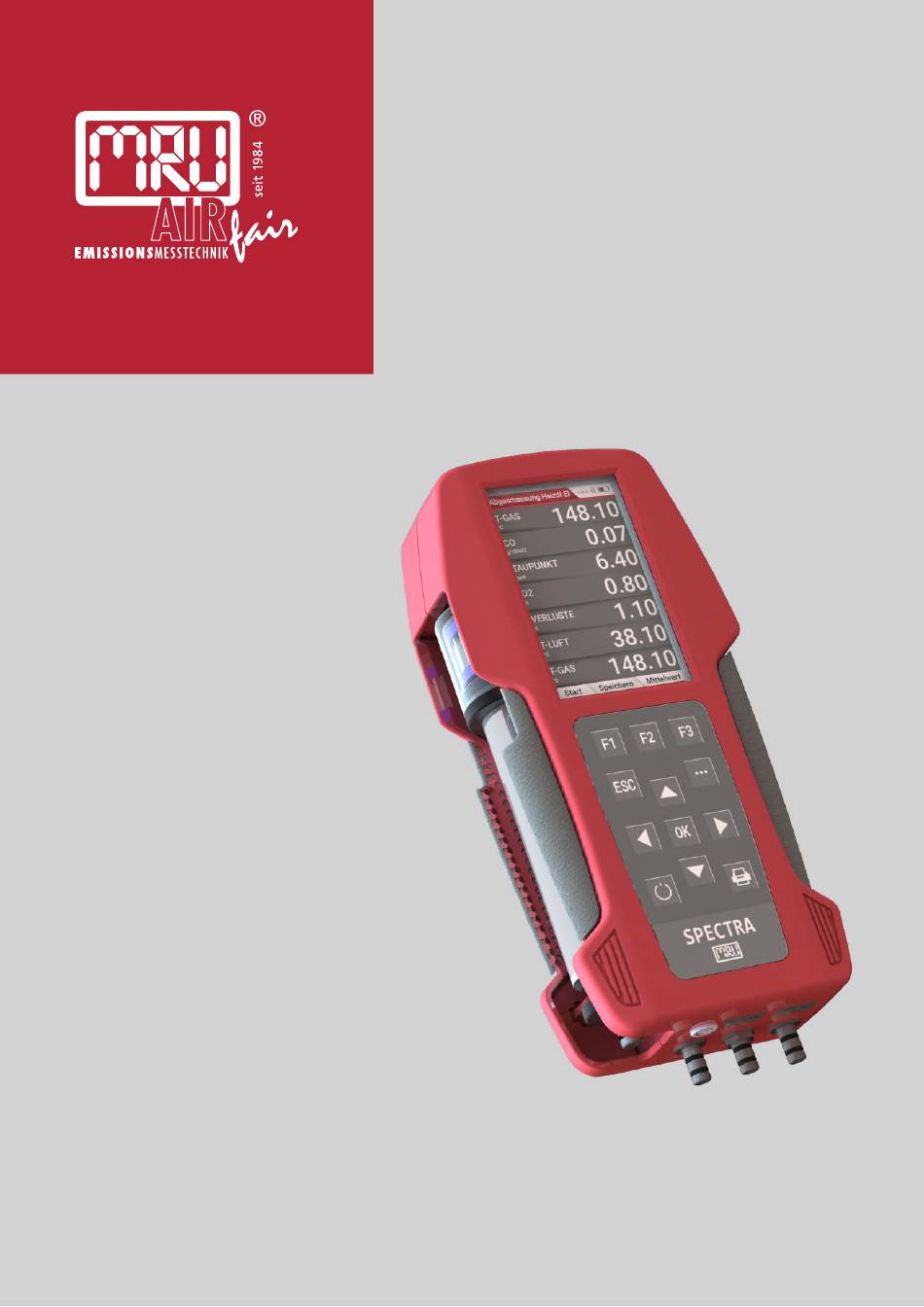

- Seite 1 SPECTRA BEDIENUNGSANLEITUNG 4202DE...
- Seite 2 Bedienungsanleitung SPECTRA Hersteller: Rechtliche Hinweise / Urheberrechtsvermerk Originalbetriebsanleitung © 2021 by MRU Alle Rechte vorbehalten Kein Teil des Werkes darf in irgendeiner Form (Druck, Fotokopie elektronische Medien oder einem anderen Verfahren) ohne die schriftliche Genehmigung des Herausgebers reproduziert oder unter der Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden, soweit dem kein...
-
Seite 3: Inhaltsverzeichnis
Sicherheit gewährleisten .................. 9 1.4. Benutzerrichtlinie für Lithium-Ionen-Akkus ........9 Einleitung .................... 10 2.1. Bestimmungsgemäßer Gebrauch ............... 10 2.2. Die Firma MRU GmbH ..................11 2.3. Hinweise zum Messgerät ................12 2.4. Verpackung ......................12 2.5. Rücknahme schadstoffhaltiger Teile ............12 2.6. - Seite 4 Datenspeicher ..................57 8.1. Datenspeicher organisieren ................57 8.2. Info über Datenspeicher abrufen ..............57 8.3. Anlagenstamm verwalten ................58 Anlage anlegen ......................58 Anlagen ansehen .......................59 Anlage ändern ......................59 Anlagen löschen ......................60 8.4. Daten über SD-Karte austauchen..............61 4 / 140 MRU GmbH, D-74172 Neckarsulm...
- Seite 5 Option: Leitungsprüfungen nach TRGI/TRF ........90 16.1. Menü Leitungsprüfungen öffnen..............91 16.2. Belastungsprüfungsprüfung durchführen ..........91 Anschlussschema Belastungsprüfung nur Verbraucherseite ....92 Anschlussschema Belastungsprüfung Verbraucher – und Gasversorgerseite ..................... 93 Einstellungen vornehmen ..................94 5 / 140 MRU GmbH, D-74172 Neckarsulm...
- Seite 6 Leitungsprüfung ..................... 118 Ergebnis ........................119 16.6. Flüssiggasleitungsprüfungen (TRF) ............119 16.7. Festigkeitsprüfung (TRF) ................120 Menü Festigkeitsprüfung (TRF) öffnen ............120 Sensor auswählen ....................121 Einstellungen vornehmen ................... 121 Druck beaufschlagen ..................... 122 6 / 140 MRU GmbH, D-74172 Neckarsulm...
- Seite 7 Anhang ................... 132 19.1. Technische Daten ................... 132 19.2. Analyse und Berechnung ................135 19.3. Brennstofflisten ....................136 19.4. Fehlerbehandlung ..................137 Fehlerdiagnosen am Messgerät ................. 137 Fehlerdiagnosen Kondensatabscheider ............138 Konformitätserklärung ..............139 7 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 8: Hinweise Zum Gerät Und Zur Sicherheit
Bedienungsanleitung SPECTRA Hinweise zum Gerät und zur Sicherheit 1.1. Sicherheitshandbuch In dem mitgelieferten separaten Sicherheitshandbuch sind alle allgemeinen Hinweise und Sicherheitshinweise zu den MRU Messgeräten aufgeführt. Lesen und beachten Sie das Sicherheitshandbuch vor der ersten Benutzung des Messgeräts. Gerätespezifische Sicherheits- und Warnhinweise sind in dieser Bedienungsanleitung gefahrbringenden Handlungen vorangestellt. -
Seite 9: Sicherheit Gewährleisten
► Den Akku nicht zusammen mit scharfkantigen Gegenständen tragen oder lagern. ► Den (+) Kontakt nicht mit dem (-) Kontakt oder Metall verbinden. ► Nichtbeachtung der obigen Richtlinien können Hitze, Feuer und Explo- sion verursachen. 9 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 10: Einleitung
Behörde anerkannten Stelle für die Kalibrierung eignungsgeprüfter Messgeräte überprüft werden. Die Messgeräte verlassen das Werk MRU GmbH geprüft nach den Vorschrif- ten VDE 0411 (EN61010) sowie DIN VDE 0701. Es gelten die allgemeinen Leitsätze für das sicherheitsgerechte Gestalten technischer Erzeugnisse nach der DIN 31000/ VDE 1000 und die dazuge- hörenden UVV = VBG 4 der Berufsgenossenschaft für... -
Seite 11: Die Firma Mru Gmbh
► Umbauten oder Veränderungen an dem Messgerät sind nicht erlaubt. 2.2. Die Firma MRU GmbH Hergestellt wird das Messgerät durch die Firma MRU GmbH in Neckarsulm- Obereisesheim, einem mittelständischen Unternehmen, das sich seit 1984 auf die Entwicklung, Produktion und Vertrieb hochwertiger Emissions-Ana- lyse-Systeme spezialisiert hat. -
Seite 12: Hinweise Zum Messgerät
Transportschäden auf, falls Sie das Gerät ins Werk einschicken müssen. 2.5. Rücknahme schadstoffhaltiger Teile Die MRU GmbH verpflichtet sich, alle von uns gelieferten schadstoffhaltigen Teile, welche nicht auf dem normalen Weg entsorgt werden können, zurück- zunehmen. 12 / 140... -
Seite 13: Rücknahme Von Elektrogeräten
Akkus. Die Rücklieferung muss für MRU kostenfrei erfolgen 2.6. Rücknahme von Elektrogeräten Die MRU GmbH verpflichtet sich, alle Elektrogeräte die nach dem 13. August 2005 verkauft wurden zur Entsorgung zurückzunehmen. Die Rücksendung der Geräte muss für MRU kostenfrei erfolgen. 13 / 140... -
Seite 14: Beschreibung
• präzise Kontroll- und Einstellmessungen an Gas-, Öl- oder Holzfeuerun- • Abgasmessungen nach 1. BImSchV und KÜO Einen aktuellen Überblick über die verfügbaren Optionen erhalten Sie über die MRU Homepage oder sprechen Sie unseren Vertrieb an. Schematischer Gaslaufplan In Kombination mit der Gasentnahmesonde saugt das Messgerät ein Teilvo- lumen des Abgases aus dem Verbrennungskanal ab und analysiert es mittels elektrochemischer Sensoren auf seine Bestandteile. -
Seite 15: Messgerät
Anschlussstutzen P2 Anschluss AUX Anschlussstutzen Pzug Gaseingang SD-Kartenslot Mini USB-Schnittstelle für Datentransfer und Akku-Aufladung Infrarotschnittstelle für Ausdrucke Gerätefüße Haltemagnete Griffleisten Gasauslass ACHTUNG Gasauslass ► Während einer Messung dürfen die Ausblasöffnungen nicht bedeckt sein. 15 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 16: Kondensatabscheider
Im Kondensatabscheider des Messgerätes ist ein Abgas-Filter angebracht. Dieser filtert den ersten groben Schmutz heraus. Dieser Taschensternfilter ist waschbar und ca. 4-5-mal einsetzbar. Bei häufiger Messung entsteht ein hoher Verschmutzungsgrad, der einen regelmäßigen Tausch des Taschensternfilters erfordert. 16 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 17: Gasentnahmesonden
Gasentnahmesonde Sonde ST Gasentnahmesonde Sonde SF Mit 180 mm Sondenrohr (fest) Mit 300 mm Wechselsonde und 1,5 m Gasentnahmeleitung und 2,7 m Gasentnahmeleitung Sondenrohr Schlauchhülse für Abgasmessung Sondenkonus Schlauchhülse für Zugmessung Dreifachschlauch Anschluss für Temperaturmessung 17 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 18: Bedienung
Alle für den Betrieb des Geräts benötigten Informationen erhalten Sie über die Anzeige des Geräts, die die folgenden Informationen enthält. Position Bezeichnung Menüleiste Anzeigefeld Menü Messwerte Funktionstastenleiste Akkuzustand SD-Karte im Kartenleser Anzeige grün Schreibgeschützt Anzeige gelb Ausschließlich Lesezugriff Nullpunknahme aktiv 18 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 19: Tastatur
Druckertaste, etc.) angeboten werden Abbruch oder eine Menü- ebene höher Pfeiltasten Auswahlcursor bewegen, Werte verändern Bestätigungstaste, Auswahl des markierten Menüpunkts Drucker Löst in den Messfenstern das Drucken der Ergebnisse in vordefiniertem Format aus. 19 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 20: Menüstruktur
, S. 38 dargestellt. Andere Menüpunkte sind ausstattungsabhän- gig und werden im Anhang oder separa- ten Blättern erläutert. Zwischen den drei Hauptmenüs kann durch die Funktionstasten gemäß der Anzeige in der Funktionstastenleiste gewechselt werden. 20 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 21: Erste Inbetriebnahme
► Wählen Sie die gewünschte Einstellung aus. ► Ändern Sie die gewünschte Einstellung. ► Drücken Sie ESC. Die Änderung wird gespeichert. Das Menü Extras erscheint. Im Menü „Einstellungen“ können Sie folgende Anpassungen vornehmen: 21 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 22: Einstellungen Exportieren Und Importieren
Auswahl des erstellten QR Codes für ZIV oder MRU4you (App.) 5.3. Einstellungen exportieren und importieren Sie haben die Möglichkeit gespeicherte Einstellungen auf eine SD-Karte zu exportieren und diese Einstellungen in anderes Messgerät zu importieren. 22 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 23: Einstellungen Exportieren
Einstellungen importieren ► Stecken Sie die SD-Karte mit den exportierten Einstellungen in das ge- wünschte Messgerät. ► Gehen Sie in das Menü Einstellungen. Siehe auch Kapitel 5.2 Einstellungen vornehmen, S. 21. 23 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 24: Messung Einstellen
Das Menü Einstellung Messung erscheint. ► Wählen Sie die gewünschte Einstellung aus. ► Ändern Sie die gewünschte Einstellung. ► Drücken Sie ESC. Die Änderung wird gespeichert. Das Menü Einstellungen erscheint. 24 / 140 MRU GmbH, D-74172 Neckarsulm... - Seite 25 Das Messgerät zeigt die Messwertbez. MRU / BImSchV Messwerte werkseitig in einem MRU-spezifischen Standard an. Sie können sich die Messwerte auch in einer normenkonformen Dar- stellung gemäß 44. BIm- schV:2019 anzeigen las- sen. 25 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 26: Messwerte Gemäß 44. Bimschv Anzeigen
Bedienungsanleitung SPECTRA 5.5. Messwerte gemäß 44. BImSchV anzeigen Für #63058N (NO-Nachrüstung gem. 44.BImSchv). Das Messgerät zeigt die Messwerte werkseitig in einem MRU-spezifischen Standard an. Sie können sich die Messwerte auch in einer normenkonformen Darstellung gemäß 44. BImSchV anzeigen lassen. ► Gehen Sie in das Menü Einstellung Messung ... - Seite 27 Eine Verbindung zum Bluetooth-Drucker oder zu MRU4WIn realisieren Sie mit der Einstellung „ANDROID“. HINWEIS Bei Messungen gemäß 1. BImSchV entnehmen Sie die eig- nungsgeprüften Messwerte der Anzeige des Messgerätes. Eine eventuell mögliche Datenübertragung zu einem Smartphone ist nicht Teil der Eignungsprüfung. 27 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 28: Datum Und Uhrzeit Einstellen
• Zoom –Fenster: der Inhalt des Zoom - Fensters • Programmname Voreingestellt sind die Messprogramme: • Abgasmessung“ mit einem CO – Limit von 500 ppm • „CO Messung“ mit einem CO Limit von 500 ppm 28 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 29: Co-Grenzwert Einstellen
„Ringspaltmessung“ und „Prüfstandsprogramm“ den CO- Grenzwert nicht einstellen können. ► Drücken Sie F1. Das Menü CO-Limit erscheint. ► Stellen Sie den gewünschten CO-Grenzwert [ppm] ein. ► Drücken Sie OK. Der gewünschte CO-Grenzwert [ppm] wird gespeichert. 29 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 30: Messprogrammname Ändern
Liste ausgewählt werden. Welcher Brennstoff hierbei zur Aus- wahl steht, kann aus einer Brennstoffliste eingestellt werden. Brennstoffe der Brennstoffauswahl hinzufügen ► Wählen Sie Abgasmessungen. ► Drücken Sie OK. Das Menü Messprogrammauswahl erscheint. ► Wählen Sie das gewünschte Messprogramm aus. 30 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 31: O2-Bezug Einstellen
► Wählen Sie den gewünschten Brennstoff aus. ► Drücken Sie F3. Das Menü Info Brennstoff erscheint. ► Stellen Sie den gewünschten O2-Bezug ein. ► Drücken Sie OK Der eingestellte O2-Bezug wird gespeichert. 31 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 32: Benutzerbrennstoffe Definieren
► Passen Sie den Namen des Benutzerbrennstoffes an ihre Bedürfnisse an. ► Drücken Sie OK. Der geänderte Name wird im Menü Benutzerbrennstoff definieren an- gezeigt. Nachdem Sie den Namen des Benutzerbrennstoffes definiert haben, können Sie die Brennstoffparameter definieren. 32 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 33: Messfenster Konfigurieren
► Wählen Sie Messfenster definieren. ► Drücken Sie OK. Das Messprogrammfenster erscheint. ► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern möchten. ► Drücken Sie die Menütaste. Eine Auswahlliste erscheint. 33 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 34: Zoomfenster Konfigurieren
► Wählen Sie die gewünschten Messgrößen aus, die Sie ändern möchten. ► Drücken Sie die Menütaste. Eine Auswahlliste erscheint. ► Wählen Sie Messfenster speichern. ► Drücken Sie OK. Die Änderung wird gespeichert. 34 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 35: Messung Vorbereiten
Betriebsweise des Messgerätes Sicherzustellen. 6.2. Spannungsversorgung sicherstellen Das Messgerät kann wahlweise betrieben werden: 1. Mit internem MRU - Akku intern (im Lieferumfang enthalten) 2. Mit MRU – Netzgerät (im Lieferumfang enthalten) Externes Zubehör nur bei ausgeschaltetem Gerät anschließen! 6.3. Automatisches Ausschalten Auto-off Die Auto-off Funktion schaltet das Gerät in den Hauptmenüs Messung, Spei-... -
Seite 36: Kondensatabscheider Kontrollieren
Alle Schläuche, Schlauchanschlüsse, Kondensatbehälter, (von der Sonden- spitze bis zum Gasstutzen am Messgerät) auf Dichtigkeit prüfen. Das Messgerät verfügt dazu über einen eingebauten automatischen Test zur Überprüfung der Dichtigkeit der Gaswege. Zur Durchführung siehe Kapitel 9.4 Dichtheitstest, S. 74. 36 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 37: Automatische Nullpunktnahme
Fehlermeldung angezeigt. Wiederholte Nullpunktnahme Sie können während des Betriebs wiederholt eine Nullpunktnahme durch- führen. ► Gehen Sie in das Menü Messung. ► Wählen Sie Nullpunktnahme. ► Drücken Sie OK. Die Nullpunktnahme wird gestartet. 37 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 38: Messung Durchführen
Positionieren der Sonde im Kernstrom: Durchfahren Sie mit der Sonde langsam den Querschnitt des Abgasrohres bis Sie die maximale Abgastemperatur (siehe Temperaturmaximalwert in der Anzeige – in diesem Beispiel 69 °C) gefunden haben. 38 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 39: Messprogramm Auswählen
Siehe auch Kapitel 5.9 CO-Grenzwert einstellen, S. 29. ► Ändern Sie gegebenenfalls den Programmnamen. Siehe auch Kapitel 5.10 Messprogrammname ändern, S. 30. ► Drücken Sie OK. Das Menü Brennstoffauswahl erscheint. ► Wählen Sie den gewünschten Brennstoff aus. 39 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 40: Messwertfenster
• Elektrochemischer Sensor wurde während der Nullpunktnahme als fehlerhaft erkannt. • Externe Temperatursensoren sind nicht gesteckt. Der Messwert T-Gas wird vorrangig von dem Anschluss „T-Gas / AUX“ abge- leitet (ausstattungsabhängig) oder wenn nicht verfügbar vom Anschluss „T1“. 40 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 41: Sekunden Mittelwertberechnung Gemäß 1. Bimschv
30 Sekunden bis 0 Sekunden ab. Die per 30sek-MW-Messung ermittelten Verluste werden im Ausdruck gekennzeichnet. Mit der Taste F1 kann der Countdown jederzeit zurückgesetzt und damit die Messung gestoppt werden. 41 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 42: Minuten Mittelwertberechnung Gemäß 44. Bimschv
Die Mittelwerte werden im Display angezeigt. HINWEIS Beachten Sie folgende Messunsicherheiten bei Ergebnissen gemäß 44. BImSchV. Die Messunsicherheit beträgt für NO 20% vom Messwert. Die Messunsicherheit beträgt für CO 10 % vom Messwert 42 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 43: Ringspaltmessung Durchführen
Für die Ringspaltmessung bietet sich die MRU-Ringspalt-Mehrlochsonde Nr. 56352 an, deren Silikonschlauch an dem Kondensatabscheider des Messge- rätes aufgesteckt wird. Optional kann mit der Sondenkupplung MRU-Nr. 11652 die Ringspalt-Mehr- lochsonde an der Messsonde des Messgerätes befestigt werden. 43 / 140... -
Seite 44: Prüfstandsprogramm Durchführen
Das Messgerät bietet Ihnen die Möglichkeit, bei laufender Messung alle mo- mentanen Messwerte in einen Zwischenspeicher abzulegen und die Mes- sung fortzusetzen. ► Sie können die Messwerte später aus dem Zwischenspeicher wieder in das Messfenster zurückholen, um diese auszudrucken und/oder zu spei- chern. 44 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 45: Messwerte Im Zwischenspeicher Ablegen
Bei gestoppter Messung, können Sie aktuell angezeigten Messwerte mit den Messwerten im Zwischenspeicher vergleichen. ► Stoppen Sie die Messung. Das Messwertfenster wir grau hinterlegt. ► Drücken Sie F3. Die Zwischenspeicher abgelegten Messwerte werden angezeigt. 45 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 46: Messwerte Im Zwischenspeicher Überschreiben
► Sie können den Zwischenspeicher jederzeit mit aktuellen Messwerten überschreiben. Die aktuell angezeigten Messwerte können Sie gegebenenfalls weiterverar- beiten, z.B. ausdrucken oder speichern Siehe hierzu auch Kapitel 7.6Messergebnisse speichern, S. 50 und Ka- pitel 7.7 Messergebnisse ausdrucken, S. 52 46 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 47: Co-Umgebungsmessung Durchführen
Der CO (Nullpunkt) Wert, CO (Umgebung) Wert und der CO (Spitze) Wert werden angezeigt ► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.7 Messergebnisse ausdrucken, S. 52. 47 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 48: Druckmessung Durchführen
► Drücken Sie die Menütaste. Eine Auswahlliste erscheint. ► Wählen Sie den gewünschten Punkt aus der Liste aus. Wählen Sie beispielsweise den Punkt Parameter, um die Einheit sowie die Dämpfung (T90/s) einstellen. 48 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 49: Temperatur-Differenzmessung
► Stecken Sie einen Temperaturfühler in die Anschlussbuchse T2. Siehe auch 3.1 Messgerät, S. 15. HINWEIS Die Genauigkeit der Differenztemperaturmessung wird nur bei Verwendung der MRU-Temperaturfühler garantiert. ► Gehen Sie in das Menü Messung. ► Wählen Sie Temperatur Diff. Messung. -
Seite 50: Messergebnisse Speichern
► Drücken Sie gegebenenfalls F1, um eine neue Anlage auszuwählen. Siehe auch Kapitel Anlage anlegen, S.58. ► Drücken Sie F3. Die Messwerte gespeichert. Siehe auch Kapitel Messungen ansehen, S. 65. 50 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 51: Kesseltemperatur, Rußzahlen Und Derivat Eingeben
► Geben Sie den ermittelten Wert für die T-Kessel und gegebenenfalls die ermittelten Werte für Rußzahl 1, Rußzahl 2, Rußzahl 3 und Derivat ein. ► Drücken Sie F1, um einen Ausdruck zu erstellen. ► Drücken Sie F3, um die Messung zu speichern. 51 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 52: Messergebnisse Ausdrucken
Die weiteren Zeilen (Freitextzeilen) sind bei Bedarf mit ausdruckbar. Drucke Geräte-Info Mess-Ausdrucke können kürzer gestal- tet werden, indem das Geräte-Info-Feld weggelassen wird. In einigen Ausdru- cken (Abgleich, Service, u. ä.) wird die Info jedoch dennoch gedruckt. 52 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 53: Messergebnisse Mit Speedprinter Drucken
► Drücken Sie die Druckertaste. Optional drücken Sie die Kontextmenütaste und wählen Ausdruck (Dr.) Ein Ausdruck wird erstellt. Weitere technische Spezifikationen sowie Batterie- und Papierrollenwechsel entnehmen Sie der separaten Anleitung des Speedprinters. 53 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 54: Messergebnisse Mit Bluetoothdrucker Hsp 580 Drucken
Sie können jetzt die Bluetooth-Adresse (Printer Addr.) in ihr Messgerät eingegeben ► Sie finden die Bluetooth-Adresse in der vorletzten Zeile im Selbsttest- Ausdruck des Druckers, z.B. "Printer Addr:66:12:E8:62:C3:AA" (Die Blue- tooth-Adresse ist in diesem Fall 6612E862C3AA) 54 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 55: Messung Beenden
Messwerte sind eingefroren. Alle zum Zeitpunkt des Stoppens verfügbaren Messwerte sind im Gerät vorhanden und können dann noch angezeigt wer- den. Durch die ESC – Taste kehrt das Messgerät zum Hauptmenü „Messung“ zu- rück. 55 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 56: Letzte Messwerte
Messwerten weiter zu arbeiten. ► Gehen Sie in das Menü Messung. ► Wählen Sie Letzte Messung (Abgas) Das Messwertfenster mit den letzten Messwerten erscheint. ► Drücken Sie F1. Die Messung wird fortgesetzt. 56 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 57: Datenspeicher
Im Menü „Speicher Info“ werden Informationen zum Status des Datenspei- chers aufgelistet. Aufgelistet wird der Anteil freien Speichers, die Gesamtzahl der gespeicherten Anlagen und die Zahl der insgesamt gespeicherten Mes- sungen, aufgeteilt nach der Art der Messung. 57 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 58: Anlagenstamm Verwalten
Ein Eingabefenster erscheint. ► Geben Sie den entsprechenden Inhalt ein. ► Wählen Sie ggf. weitere Freitextzeilen aus und füllen Sie die Freitextzeilen mit Inhalt. ► Drücken Sie F3. Die Anlage wird gespeichert. 58 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 59: Anlagen Ansehen
Ein Eingabefenster erscheint. ► Geben Sie die entsprechenden Änderungen ein. ► Wählen Sie gegebenenfalls weitere Freitextzeilen aus und ändern Sie die entsprechenden Freitextzeilen. ► Drücken Sie F3. Die Änderungen werden gespeichert. 59 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 60: Anlagen Löschen
► Wählen Sie fortfahren, um die Anlage zu löschen. ► Wählen Sie abbrechen, um die Anlage nicht zu löschen. ► Drücken Sie OK. Je nach Auswahl wird die Anlage gelöscht oder beibehalten. 60 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 61: Daten Über Sd-Karte Austauchen
Auch andere Programme bieten diese Schnitt- stelle manchmal an, da sie verbreitet und leicht zu implementieren ist. Folgende Funktionen stehen zur Verfügung: • Anlagen importieren • Anlagen exportieren • Messungen exportieren 61 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 62: Anlagen Importieren
Gerät die Anlagendatei nach erfolg- reichem Import. ► Gehen Sie in das Menü Speicher. ► Wählen Sie Analgen von SD-Karte Das Menü Anlagen von SD-Karte erscheint. ► Drücken Sie F2. Die Anlagen werden importiert. 62 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 63: Anlagen Exportieren
Lediglich der Dateiname weicht ab, er lautet ‚ANLxxxxx.csv’, wobei xxxxx eine fortlaufende fünfstellige Nummer mit führendem Nullen ist. Wenn ein anderes Gerät den Anlagenstamm einlesen soll, dann muss die Datei vorher zu ‚anlagen.csv’ umbenannt werden. 63 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 64: Messungen Exportieren
Die Messungen werden exportiert. Sie haben auch die Möglichkeit alle Messarten im ZIV-Format zur exportie- ren. ► Wählen Sie Alle Messarten (ZIV). ► Drücken Sie F2. Alle Messarten werden im ZIV-Format exportiert. 64 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 65: Messungen Im Datenspeicher
► Drücken Sie F3, um sich die Abgasmessung als OR-Code anzeigen zu las- sen. HINWEIS Beachten Sie, dass einen OR-Code Im Format „ZIV“ oder „MRU“ erstellen können. ► Stellen Sie das gewünschte Format im Menü Einstellun- gen ein. Siehe auch Kapitel 5.2Einstellungen vornehmen, S. 65 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 66: Messungen Löschen
► Wählen Sie abbrechen, um die gewählte Messung nicht zu löschen. ► Drücken Sie OK. Je nach Auswahl wird die Messung gelöscht oder beibehalten. Alle Messungen löschen ► Gehen Sie in das Menü Speicher. 66 / 140 MRU GmbH, D-74172 Neckarsulm... - Seite 67 Wählen Sie fortfahren, um alle Messdaten zu löschen. Wählen Sie abbrechen, um die alle Messdaten nicht zu löschen. ► Drücken Sie OK. Je nach Auswahl werden alle Messdaten gelöscht oder beibehalten. 67 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 68: Datenübertragung Zum Pc
Wie muss das MRU-ZIV-Modul in der Kehrbezirksverwaltung integriert werden? Kontaktieren Sie bitte Ihr Kehrbezirksverwaltungssoftwarehaus. Wie muss ich das MRU-ZIV-Modul installieren? Die Software MRU-ZIV-Modul finden Sie auf der MRU Produkt CD im Ordner Software oder als Downloadlink auf www.mru.de . Bei der Installation wird auf Ihrer Festplatte das Handbuch zum MRU-ZIV-Modul abgespeichert, wel- ches Sie sich bei Bedarf ausdrucken können. -
Seite 69: Messergebnisse Als Or-Code
Messung) in einer Anlage können als QR-Code im Gerät angezeigt werden. Vor einer Nutzung muss das geeignete Dateiübertragungsprotokoll einge- stellt werden - ZIV oder MRU. Das ZIV-Protokoll ist i.d.R. geeignet für den Da- tenaustausch mit Fremdsoftware, das MRU-Protokoll kommuniziert mit MRU-Software (MRU4u) ►... -
Seite 70: Gespeicherte Messung Als Qr-Code
► Wählen Sie eine gespeicherte Messung aus. ► Drücken Sie die Menütaste. Eine Auswahlliste erscheint. ► Wählen Sie OR-ZIV oder QR-MRU. Beachten Sie, dass die Darstellung ab- hängig vom zuvor eingestellten Dateiübertragungsprotokoll ist. ► Drücken Sie OK. Der QR-Code erscheint. -
Seite 71: Extra / Einstellungen
9.1. Kundendienst Abgleichmenü Das Abgleich-Menü ist durch einen PIN-Code vor Eingriffen von nicht autori- sierten Personen geschützt. Für den PIN-Code setzen Sie sich mit einer MRU-Servicestelle (www.mru.eu) in Verbindung. Sollten Sie versehentlich die PIN-Code-Abfrage gestartet haben, dann drü- cken Sie die ESC-Taste. Sie gelangen zurück in das Menü Extras. -
Seite 72: Werkseinstellungen
CO Messung, Freies Programm 1 und Freies Programm 2 ge- setzt. • Die Programmnamen der Druckmessung werden auf Differ.druck, Gasfließdruck, Druck 3 und Druck 4 gesetzt. • Die Einstellungen werden auf folgende Werte gesetzt: 72 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 73: Servicewerte
► Drücken Sie gegebenenfalls F1, um die Funktionsprüfung der Gaspumpe einzuschalten ► Drücken Sie gegebenenfalls F2, um die Funktionsprüfung der Spülpumpe einzuschalten. ► Drücken Sie OK. Ein Fenster zur Eingabe des Pin-Codes erscheint. 73 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 74: Dichtheitstest
Bedienungsanleitung SPECTRA HINWEIS Für den PIN-Code setzen Sie sich mit einer MRU-Service- stelle (www.mru.eu) in Verbindung. ► Geben Sie den PIN-Code ein. Die ausgewählte Funktionsprüfung wird eingeschalten. 9.4. Dichtheitstest Beim Dichtheitstest wird das System vom Messgerät (inkl. des Kondensa- tabscheiders) bis zur Sondenspitze auf Undichtigkeit überprüft. -
Seite 75: Inhalt Der Sd-Karte Anzeigen
überprüfen. Falls keine Undichtigkeit an diesen externen Teilen festgestellt wird, lassen Sie das das Messgerät in einer Servicestelle (Servicestellen unter www.mru.eu) zu überprüfen. 9.5. Inhalt der SD-Karte anzeigen ► Gehen Sie in das Menü Extras. ► Wählen Sie Inhalt SD-Karte. -
Seite 76: Geräteinformationen Abrufen
► Gehen Sie in das Menü Extras. ► Wählen Sie Geräte-Info. Das Menü Geräte-Info erscheint. ► Drücken Sie F1. Das Menü Service Historie erscheint. Informationen über das Datum der letzten sieben Servicevorgänge er- scheinen. 76 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 77: Instandhaltung Und Pflege
• Bei längerer Nichtbenutzung Akku zuerst laden. • Den Akku ca. alle 4 Wochen laden. 10.2. Instandhaltung Eine jährliche Prüfung und ggf. Abgleich der Sensoren bei einer MRU Ser- vicestelle (www.mru.eu) ist für die Werterhaltung empfohlen. HINWEIS Beachten Sie, dass ein korrekter Betrieb des Messgerätes ausschließlich bei regelmäßiger Justierung/... -
Seite 78: Option 4 -/8-Pa-Test Durchführen
► Führen Sie den 4 -/8-Pa-Test nach derzeit gültigen Vorschriften/Normen durch. Nach Ablauf der eingestellten Messdauer wird das Ergebnis ange- zeigt. Der grüne Bereich stellt ± 4 Pa und der gelbe Bereich ± 8 Pa dar. 78 / 140 MRU GmbH, D-74172 Neckarsulm... - Seite 79 Raum und Außenbereich weniger als 4 Pa (4-Pa-Test) bzw. we- niger als 8 Pa (8-Pa-Test) beträgt. ► Drücken Sie F3, um die Messung zu speichern. Siehe auch Kapitel 7.6 Messergebnisse speichern, S. 50. 79 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 80: Option: Co-Feststoffmessung
Siehe auch Kapitel Brennstoffe der Brennstoffauswahl hinzufügen, S. ► Drücken Sie OK. Die Messung wird gestartet. ► Drücken Sie gegebenenfalls die Menütaste, um das Messfenster nach ih- ren Bedürfnissen zu konfigurieren. Siehe auch Kapitel 5.13 Messfenster konfigurieren, S.33. 80 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 81: Filtereinheit Für Die Feststoffmessung (# 11153)
Verbindung zwischen dem Ausgang der Filtereinheit und dem Eingang des Kondensatabscheiders. Da die Aktivkohle, die sich in der Filtereinheit be- findet, NO absorbiert, ist diese Messung zusammen mit der Filtereinheit nicht möglich. 81 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 82: Betrieb Der Feststofffiltereinheit
Zeichnung zu verschlauchen. Für diese Arbeit Schutzkleidung tragen, das Granulat kann schwach säure- haltig sein. Das alte Granulat ist Sondermüll. MRU verpflichtet sich, alle von uns gelieferten Sondermüllteile, welche nicht auf dem entsorgt werden kön- nen, zurückzunehmen. - Seite 83 Bedienungsanleitung SPECTRA 83 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 84: Option: Feuchtemessung Mit Hygrometer
Buchse des SMARTplus Adapters. ► Ziehen Sie vor der Messung die Abdeckungskappe vom Hygrometer ab. ► Gehen Sie in das Menü Messung. ► Wählen Sie AUX-Feuchte. ► Drücken Sie OK. Das Menü AUX-Feuchtemessung erscheint. 84 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 85: Option: Lecksuche (Externe Hc-Sonde)
► Gehen Sie in das Menü Messung. ► Wählen Sie Lecksuche (ext. Sonde) ► Drücken Sie OK. Das Menü Lecksuche (ext. Sonde) erscheint. Eine Aufwärmphase startet. Nach Ablauf der Aufwärmphase können Sie die Lecksuche beginnen. 85 / 140 MRU GmbH, D-74172 Neckarsulm... - Seite 86 Bei einer Verwendung zur reinen Lecksuche (Maximalwert- suche) reicht eine Funktionskontrolle des Messgerätes z.B. über einen Stoß aus einer Prüfflasche. Eine langfristig gleichbleibende Anzeigegenauigkeit wird aber ausschließ- lich durch einen jährlichen Abgleich des Messgerätes si- chergestellt. 86 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 87: Option: Strömungsgeschwindigkeit Mit Flügelrad/Anemometer
► Stecken Sie den Anschlussstecker des Flügelrads/Anemometers in die entsprechende Buchse des SMARTplus Adapters. 15.1. Menü AUX-Anemometer öffnen ► Gehen Sie in das Menü Messung. ► Wählen Sie AUX-Anemometer. ► Drücken Sie Ok. Das Menü AUX-Anemometer erscheint. 87 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 88: Einheiten Und Querschnitt Festlegen
Sie dazu die Querschnittsform Trichter. Die Angabe von Abmessungen entfällt. Das Flügelrad/Anemo- meter wird an der Haube angebracht (Strömungs- richtung beachten) und die Haube wird auf den Ein- bzw. Auslass des Strömungskanals gesetzt. 88 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 89: Messung Durchführen
► Drücken F1. Die Messung wird gestoppt. ► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.7 Messergebnisse ausdrucken, S. 52. 89 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 90: Option: Leitungsprüfungen Nach Trgi/Trf
Die Option Leitungsprüfung (TRGI) beinhaltet folgende Prüfungen: • Vorprüfung an Gasleitungen nach TRGI G 600 • Dichtheitsprüfung an Gasleitungen nach TRGI G 600 • Gebrauchsfähigkeits- / Leckmengenmessung nach TRGI G 600, inkl. Ermittlung des Leitungsvolumens 90 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 91: Menü Leitungsprüfungen Öffnen
Anschließend darf der Prüfdruck in einer Prüfdauer von 10 min. nicht fallen. Während der Prüfung ist die Leitung optisch zu kontrollieren und Löt- und Schweißstellen auch mechanisch zu belasten. Die Verbindung der zu prüfenden Gasleitung mit einer gasführenden Lei- tung ist verboten. 91 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 92: Anschlussschema Belastungsprüfung Nur Verbraucherseite
Auf den folgenden Seiten werden verschiedene Anschlussmöglichkeiten an Gasinstallationen aufgeführt. Anschlussschema Belastungsprüfung nur Verbraucherseite Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59072 Handpumpe 59076 Schlauch vom Gerät zum Verteiler Messgerät 92 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 93: Anschlussschema Belastungsprüfung Verbraucher - Und Gasversorgerseite
Anschlussschema Belastungsprüfung Verbraucher – und Gasversorgerseite Artikel Nr. Bezeichnung 59148 Prüfstopfen (2x) 59074 Y-Verteiler mit Kugelhahn und Schlauch Handpumpe 59072 59076 Schlauch vom Gerät zum Verteiler 59320 Y-Verteiler ohne Kugelhahn mit Schlauch Messgerät 93 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 94: Einstellungen Vornehmen
Luft ins System. Bei einem Druck von 1 bar wird die Farbe des Balkens grün. ► Schließen Sie den Kugelhahn am Y-Verteiler. ► Drücken Sie F1. Die Anpassungsphase wird gestartet. 94 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 95: Anpassungsphase
Temperatur während der Messung kann die Ursache für einen kleinen Druckabfall sein. Eine automatische Kompensation der Druckanzeige findet nicht statt. Nach Ablauf der eingestellten Prüfdauer wird automatisch das Ergeb- nis angezeigt. 95 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 96: Ergebnis
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.7 Messergebnisse ausdrucken, S. 52. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.6 Messergebnisse speichern, S. 50. 96 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 97: Dichtheitsprüfung Durchführen
Anpasszeit und eine Mindestprüf- dauer eingehalten werden. Leitungsvolumen Beruhigungsphase Prüfdauer <100l 10 min 10 min >=100 <200l 30 min 20 min >=200l 60 min 30 min Auf den folgenden Seiten werden verschiedene Anschlussmöglichkeiten an Gasinstallationen aufgeführt. 97 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 98: Anschlussschema Dichtheitsprüfung Nur Verbraucherseite
Bedienungsanleitung SPECTRA Anschlussschema Dichtheitsprüfung nur Verbraucherseite Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59071 Pumpball mit Ablassventil und Aus- gleichsblase 59076 Schlauch vom Gerät zum Verteiler Messgerät 98 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 99: Anschlussschema Dichtheitsprüfung Verbraucher- Und Gasversorgerseite
Anschlussschema Dichtheitsprüfung Verbraucher- und Gasversorgerseite Artikel Nr. Bezeichnung 59148 Prüfstopfen (2x) 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Pumpball mit Ablassventil und Aus- gleichsblase 59071 Schlauch vom Gerät zum Verteiler 59320 Y-Verteiler ohne Kugelhahn mit Schlauch Messgerät 99 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 100: Leitungsvolumen Wählen
► Wählen Sie den gewünschten Bereich des Leitungsvolumen aus. Die Zeiten für die Anpassungsphase und den Prüfvorgang wird auto- matisch anhand des gewählten Leitungsvolumens vorgegeben. ► Drücken Sie F1. Das Menü Dichtheitsprüfung erscheint. Sie können jetzt Druck beaufschlagen. 100 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 101: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Dichtheitsprüfung automatisch gestartet. 101 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 102: Dichtheitsprüfung
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.7 Messergebnisse ausdrucken, S. 52. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.6 Messergebnisse speichern, S. 50 102 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 103: Gebrauchsfähigkeitsprüfung
Auch eine dichte Gasleitung kann nicht gebrauchsfähig sein! Der bauliche Zustand ist mit zu bewerten! Bei einem Gasgeruch gibt es nur noch undicht. Die Gebrauchsfähigkeitsabstufungen dürfen hier nicht mehr angewandt werden. Auf den folgenden Seiten werden verschiedene Anschlussmöglichkeiten an Gasinstallationen aufgeführt. 103 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 104: Gebrauchsfähigkeitsprüfung Nur Verbraucherseite
Gebrauchsfähigkeitsprüfung nur Verbraucherseite 108 ml = Spritze auf Anschlag Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Schlauch vom Gerät zum Verteiler 59038 Stecktülle 50482 Silikonschlauch 61499 Kunststoffspritze Messgerät 104 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 105: Gebrauchsfähigkeitsprüfung Ohne Demontierten Gaszähler
Gebrauchsfähigkeitsprüfung ohne demontierten Gaszähler 108 ml = Spritze auf Anschlag Artikel Nr. Bezeichnung 59387 Prüfstutzen 50482 Silikonschlauch 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Schlauch vom Gerät zum Verteiler 50482 Silikonschlauch 61499 Kunststoffspritze 59038 Stecktülle Messgerät 105 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 106: Gebrauchsfähigkeitsprüfung Ohne Demontierten Gaszähler (Anschlusset Klein)
Bei einer Volumenbestim- 59076 Schlauch vom Gerät zum Vertei- mung mit der mitgeliefer- 50482 Silikonschlauch ten Spritze kann der entste- 61499 Kunststoffspritze hende Druck am Druck- 59038 Stecktülle sensor leicht über 100hPa Messgerät steigen. 106 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 107: Gebrauchsfähigkeitsprüfung Nur Verbraucherseite Für Prüfung Mit Luft
Bedienungsanleitung SPECTRA Gebrauchsfähigkeitsprüfung nur Verbraucherseite für Prüfung mit Luft Artikel Nr. Bezeichnung 59148 Prüfstopfen 59074 Y-Verteiler mit Kugelhahn und Schlauch 59076 Schlauch vom Gerät zum Verteiler 59071 Pumpball mit Ablassventil und Aus- gleichsblase Messgerät 107 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 108: Gebrauchsfähigkeitsprüfung Verbraucher- Und Gasversorgerseite Für
Gebrauchsfähigkeitsprüfung Verbraucher- und Gasversorgerseite für Prüfung mit Luft Artikel Nr. Bezeichnung Prüfstopfen (2) 59148 59074 Y-Verteiler mit Schlauch 59076 Schlauch vom Gerät zum Verteiler 59320 Y-Verteiler ohne Kugelhahn 59071 Pumpball mit Ablassventil und Aus- gleichsblase Messgerät 108 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 109: Menü Gebrauchsfähigkeitsprüfung Öffnen
Volumens (Spritze) aus dem geschlossenen Leitungssys- tem statt Siehe hierzu Kapitel Leitungsvolumen automatisch bestimmen, S. 110. • Bestimmung des Leitungsvolumens mit optionaler Blackbox (TRGI) Siehe hierzu Kapitel Leitungsvolumen automatisch mit Blackbox (TRGI) bestimmen, S. 111. 109 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 110: Leitungsvolumen Manuell Eingeben
Druckdifferenz zu erzeugen. Dies wird durch eine rote Farbe der Druckanzeige angezeigt. In diesem Fall ist mit der Taste rechts der „Inhalt der Spritze“ zu erhöhen und ein weiteres Spritzenvolumen zu entnehmen. 110 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 111: Leitungsvolumen Automatisch Mit Blackbox (Trgi) Bestimmen
Bedienungsanleitung SPECTRA ► Fahren Sie mit dem Kapitel Weitere Parameter eingeben, S. 113 fort. Leitungsvolumen automatisch mit Blackbox (TRGI) bestimmen Anschlussschema / Verschlauchungsbeispiel der optionalen Blackbox TRGI 111 / 140 MRU GmbH, D-74172 Neckarsulm... - Seite 112 Warten Sie bis die Volumenbestimmung abgeschlossen ist. Nachdem die Volumenbestimmung abgeschlossen ist, erscheint eine Meldung. ► Schließen Sie den Kugelhahn. ► Drücken Sie OK. ► Fahren Sie mit dem Kapitel Weitere Parameter eingeben, S. 113 fort. 112 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 113: Weitere Parameter Eingeben
15 mbar - 100 mbar / Standard 23 mbar Medium Luft / Methan Anpassungszeit min 1-80 min / Standard 5 min Prüfdauer min 1-20 min / Standard 1 min P-abs [hPa] 800 – 1200 hPa / Standard 1013 113 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 114: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Gebrauchsfähigkeitsprüfung automatisch gestartet. 114 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 115: Gebrauchsfähigkeitsprüfung
► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.6 Messergebnisse speichern, S. 50 Eine Meldung „Ist die Sichtprüfung in Ordnung“ erscheint. ► Bestätigen Sie, ob die Sichtprüfung in Ordnung ist. 115 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 116: Leitungsprüfungen Trgi 50 Mbar
Drucksensor (5 bar, 25 bar oder 40 bar) verwendet werden. ► Gehen Sie in das Menü Leitungsprüfungen. Siehe auch Kapitel Menü Leitungsprüfungen öffnen, S. 91. ► Wählen Sie Leitungsprüfung. ► Drücken Sie Ok. 116 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 117: Einstellungen Vornehmen
Nachdem Sie die Einstellungen vorgenommen haben, können Druck beaufschlagen. Druck beaufschlagen In diesem Fenster wird der zu prüfende Leitungsabschnitt mit dem Prüf- druck beaufschlagt. ► Beaufschlagen Sie den Solldruck. ► Drücken Sie F1. Die Anpassungsphase wird gestartet. 117 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 118: Anpassungsphase
Temperatur während der Messung kann die Ursache für einen kleinen Druckabfall sein. Eine automatische Kompensation der Druckanzeige findet nicht statt. Nach Ablauf der eingestellten Prüfdauer wird automatisch das Ergeb- nis angezeigt. 118 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 119: Ergebnis
Bereich Rohrleitungen in der Flüssigphase Druckprüfungen bis max. 28 bar Dichtheitsprüfung Die Dichtheitsprüfung wird immer mit 100 mbar durchgeführt. Die typischen Zeiten für Temperaturausgleich und Prüfzeit, sind für die Druck- und Dichtheitsprüfung 10 min. 119 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 120: Festigkeitsprüfung (Trf)
Menü Festigkeitsprüfung (TRF) öffnen ► Gehen Sie in das Menü Leitungsprüfungen. Siehe auch Kapitel Menü Leitungsprüfungen öffnen, S. 91. ► Wählen Sie Festigkeitsprüfung (TRF). ► Drücken Sie OK. Das Menü Sensorauswahl erscheint. 120 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 121: Sensor Auswählen
Das Menü Festigkeitsprüfung erscheint. Einstellungen vornehmen ► Drücken Sie F2. Das Menü Einstellungen erscheint. ► Stellen Sie die gewünschten Werte für ein. Nachdem Sie die Einstellungen vorgenommen haben, können Druck beaufschlagen. 121 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 122: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Festigkeitsprüfung automatisch gestartet. 122 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 123: Festigkeitsprüfung
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.7 Messergebnisse ausdrucken, S. 52. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.6 Messergebnisse speichern, S. 50 123 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 124: Dichtheitsprüfung (Trf)
Das Menü Dichtheitsprüfung erscheint. Einstellungen vornehmen ► Drücken Sie F2. Das Menü Einstellungen erscheint. ► Stellen Sie die gewünschten Werte für ein. Nachdem Sie die Einstellungen vorgenommen haben, können Druck beaufschlagen. 124 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 125: Druck Beaufschlagen
Die Restzeit der Anpassungsphase wird im Display angezeigt. ► Drücken Sie F1, um die Anpassungsphase zu überspringen. ► Drücken Sie F3, um sich den Temperaturverlauf anzuzeigen. Nach Ablauf der eingestellten Dauer für die Anpassungsphase wird die Dichtheitsprüfung automatisch gestartet. 125 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 126: Dichtheitsprüfung
► Drücken Sie gegebenenfalls die Taste Drucker, um einen Ausdruck der Messung zu erstellen. Siehe auch Kapitel 7.7 Messergebnisse ausdrucken, S. 52. ► Drücken Sie F2, um die Messung zu speichern. Siehe auch Kapitel 7.6 Messergebnisse speichern, S. 50 126 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 127: Zubehör
# 59320 Y-Verteiler ohne Kugelhahn # 61499 Kunststoffspritze 100 ml für Volumenbestimmung # 50482 0,5 m transparenter Silikonschlauch 6 x 2 mm (2 x) # 59038 Stecktülle NW 5 mit Nippel 6 mm Messing vernickelt (2 x) 127 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 128: Weiteres Zubehör
# 59173 Adapter ¼“ mit Kupplung NW5 für Drucksensor extern # 59387 Prüfstutzen Optionen #63086 HC Sonde (Gasdetektor) # 59304 Doppel-Stecknippel NW 5 #63684 Externer Drucksensor 5 bar # 63685 Externer Drucksensor 25 bar # 63686 Externer Drucksensor 40 bar 128 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 129: Technische Daten Der Option Trgi / Trf
± 0,2 l/h oder ± 5 % vom Messwert, der jeweils größere Wert gilt Weitere Daten Maximal prüfbares 250 l Leitungsvolumen Betriebszeit mit vollgeladenem ca. 35 h (im Druckmessbetrieb ohne Akku laufende Pumpe) Umgebungsluftdruck 860-1080 mbar Messmedium nichtagressive Gase 129 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 130: Option: Durchflussüberwachung
Folgende Fehler können die Ursache sein: • Filter verstopft • Schlauchleitung abgeknickt • Pumpe defekt Die Messung wird unterbrochen; es wird empfohlen, die Filterelemente zu überprüfen. Falls diese Filterelemente in Ordnung sind, bitte den Kunden- dienst aufsuchen. 130 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 131: Option: Externer Drucksensor
Die aktuellen Parameter sind bereits für die bekannten 5, 25 u. 40 bar Sen- soren hinterlegt. Es sind keine weiteren Einstellungen notwendig. (Für „unbekannte“ Sensoren kann eine „freie Konfiguration“ gewählt werden.) Nach Parameterwahl muss noch eine Nullpunktnahme (F2) durchgeführt werden. 131 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 132: Anhang
Genauigkeit abs. ± 0,2 Vol.% Ansprechzeit T90 < 20s Jahre erwartete Lebensdauer an Luft tolerant bis 100 % (erfordert Erholungszeit von der zweifachen Be- aufschlagungszeit für CO > 20 Vol.% Elektrochemischer Sensor - kompensiert 132 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 133: Temperaturmessung
0,5% Verbrennungslufttemperatur (mit MRU Fühler) Messbereich mit Verbrennungsluftfühler 0 - 100°C Genauigkeit abs. 1 °C Genauigkeit abs. /vom Messwert ±1°C Kaminzug Messbereich ± 100 hPa Genauigkeit abs. / vom Messwert 0,02 hPa / 133 / 140 MRU GmbH, D-74172 Neckarsulm... - Seite 134 1 - 20 Luftüberschuss Messbereich 0 - 999 % GI (Giftindex) Messbereich 0.0001 - 10.0 Taupunkt °C Abgasverlust qA Messbereich 0 - 99,9% Wirkungsgrad Messbereich 0 - 120% Messwerte darstellbar als Mg/Nm mg/kWh : mg/Nm 134 / 140 MRU GmbH, D-74172 Neckarsulm...
-
Seite 135: Analyse Und Berechnung
[ ppm ] bez. auf brennstoffabhängigen O Bezugswert [ mg/m [ mg/kWh] [ mg/MJ] [ mg/m ] bez. auf brennstoffabhängigen O Bezugswert Weitere kontinuierlich berechnete Messgrößen Einheit ETA kondensiert Verluste Verluste kondensiert Lambda Taupunkt [°C] CO / CO ratio 135 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 136: Brennstofflisten
1000 Holzhackschnitzel 20,3 0,62 0,009 1000 (*) – nicht enthalten, kann bei Bedarf mit den in der Tabelle angegebenen Werten unter Selbstwahlbrennstoff angelegt werden. Brennstofflisten für weitere Länder erhält man auf Anforderung: info@mru.de 136 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 137: Fehlerbehandlung
-Mess- zu hoch oder gesteckt bzw. Sonden Lei- werte springt Kabelbruch in der Sonden tung auf Bruchstel- Leitung, Kondensatbildung len (Wackelkontakt) an der Sondenspitze. überprüfen, Kon- densat an der Son- denspitze abschüt- teln. 137 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 138: Fehlerdiagnosen Kondensatabscheider
Ausfall der Sensoren (weiß = O.K. Ausfall der Pumpe braun-schwarz = erneuern) falsche Messergebnisse Deckel, Mittelstück, Plexi- Bei jedem Filter- glasrohr und Verschluss- tausch stopfen sind nicht dicht auf Dichtigkeit verschlossen bzw. ver- überprüfen. schraubt. 138 / 140 MRU GmbH, D-74172 Neckarsulm... -
Seite 139: Konformitätserklärung
Bedienungsanleitung SPECTRA 20 Konformitätserklärung 139 / 140 MRU GmbH, D-74172 Neckarsulm...
