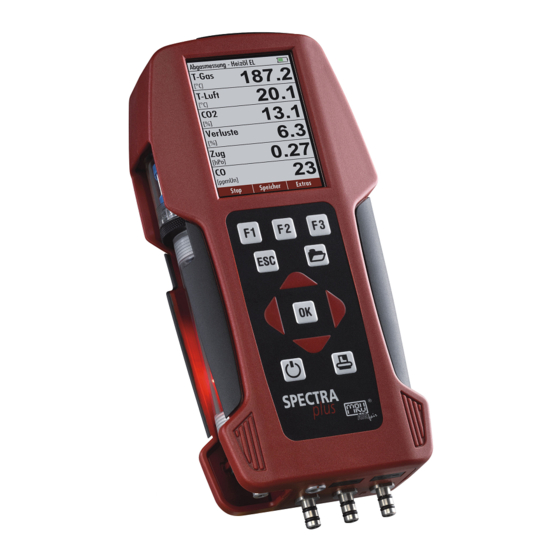

MRU SPECTRA plus Kurzbedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SPECTRA plus:
- Bedienungsanleitung (84 Seiten) ,
- Bedienungsanleitung (55 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

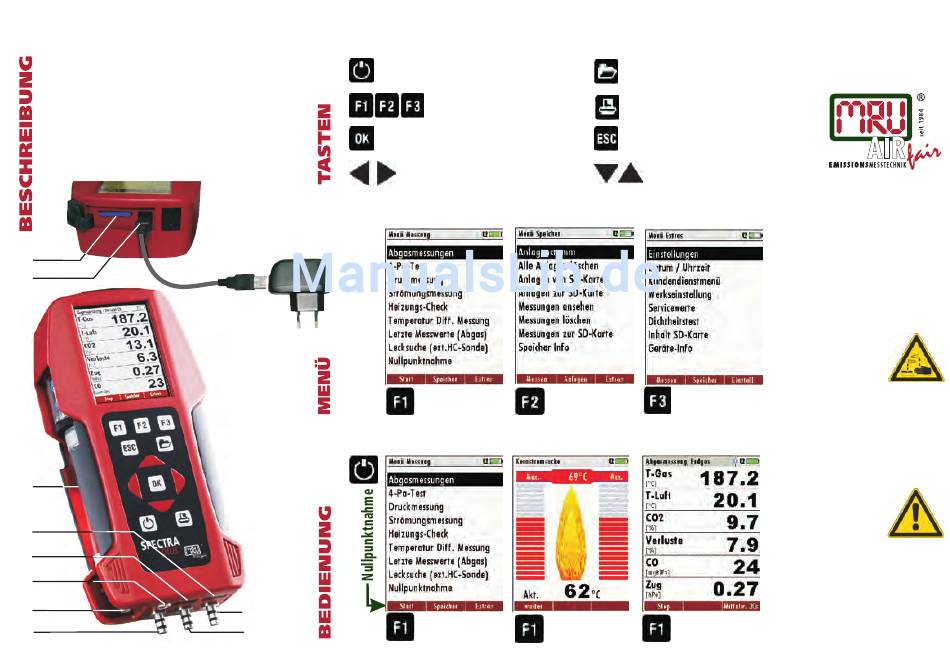

KURZBEDIENUNGSANLEITUNG
1 Kondensatabscheider
2 Sondenanschluss
3 Anschluss T-Gas & AUX
4 Temperaturanschluss 2
5 Temperaturanschluss 1 / T-Luft
6 Druckanschluss 1 (Zug)
7 Druckanschluss 2 (Differenzdruck)
8 Druckanschluss 3 (2.Drucksensor)
9 USB-Schnittstelle & Ladebuchse
10 SD-Kartenleser
Geräteoberseite
10
USB
9
1
5
4
3
2
6
Steckernetzteil
100 ... 240 Vac
Messung
7
8
Ein-/Ausschalten
(bei Akkubetrieb)
Funktionstasten
(lt. Funktionstastenleiste)
Bestätigungstaste
Auswahltasten
Werte ändern
Speicher
SPECTRA
Menütaste
listet verfügbare Aktionen auf
Druckertaste
ESC/Abbruchtaste
Auswahltasten
Auswahlcursor bewegen
www.mru.eu
Das SPECTRAplus ist bei ange-
schlossen
em Netzteil immer ein-
geschaltet.
Die Akkuspannung
wird ständig
Bedarf nach
ACHTUNG:
Extras
Den Kondensatabscheider
nach der Messung ent-
leeren und zur Trocknung
geöffnet lassen!
Bedienungsanleitung von
beiliegender Produkt-CD
vor Inbetriebnahme lesen
und beachten!
Änderungen vorbehalten! 20110516
plus
überwacht und bei
geladen.
