Bedienungsanleitung SPECTRA

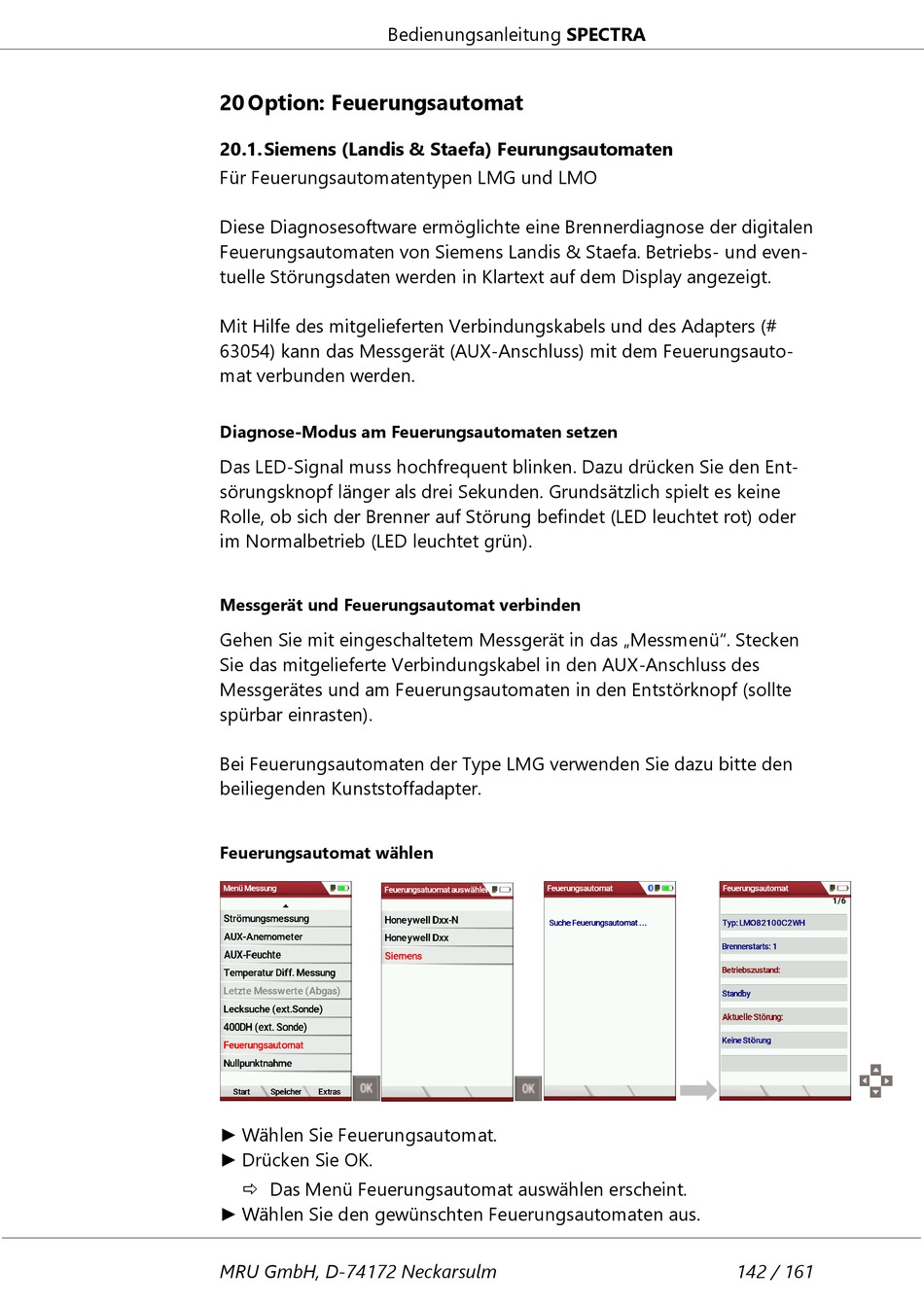

20 Option: Feuerungsautomat

20.1. Siemens (Landis & Staefa) Feurungsautomaten
Für Feuerungsautomatentypen LMG und LMO
Diese Diagnosesoftware ermöglichte eine Brennerdiagnose der digitalen
Feuerungsautomaten von Siemens Landis & Staefa. Betriebs- und even-
tuelle Störungsdaten werden in Klartext auf dem Display angezeigt.
Mit Hilfe des mitgelieferten Verbindungskabels und des Adapters (#
63054) kann das Messgerät (AUX-Anschluss) mit dem Feuerungsauto-
mat verbunden werden.

Diagnose-Modus am Feuerungsautomaten setzen

Das LED-Signal muss hochfrequent blinken. Dazu drücken Sie den Ent-
sörungsknopf länger als drei Sekunden. Grundsätzlich spielt es keine
Rolle, ob sich der Brenner auf Störung befindet (LED leuchtet rot) oder
im Normalbetrieb (LED leuchtet grün).
Messgerät und Feuerungsautomat verbinden
Gehen Sie mit eingeschaltetem Messgerät in das „Messmenü". Stecken
Sie das mitgelieferte Verbindungskabel in den AUX-Anschluss des
Messgerätes und am Feuerungsautomaten in den Entstörknopf (sollte
spürbar einrasten).
Bei Feuerungsautomaten der Type LMG verwenden Sie dazu bitte den
beiliegenden Kunststoffadapter.
Feuerungsautomat wählen
► Wählen Sie Feuerungsautomat.
► Drücken Sie OK.
 Das Menü Feuerungsautomat auswählen erscheint.
► Wählen Sie den gewünschten Feuerungsautomaten aus.
MRU GmbH, D-74172 Neckarsulm 142 / 161
