7.7.2. Schutzklasse IP54

Um diese Schutzklasse für den DLoG IPC 7/215 zu gewährleisten:
1. Legen Sie die vom Gerät hin- oder wegführenden Kabel möglichst kreuzungsfrei
nebeneinander.
2. Fixieren Sie die Kabel an der Zugentlastungsschiene mit Hilfe der beigelegten
Zugentlastungen. Achten Sie dabei darauf, dass die Kabel genau an den Positionen
befestigt werden, an denen sich die Kabelöffnungen der Kabelabdeckung befinden.
3. Bringen Sie nun die Dicht-Tüllen an den Kabeln an.
Beachten Sie:
Die Deckeldichtung der Kabelabdeckung muss unverletzt sein! Die Kabelabdeckung
muss sich ohne Kraftaufwand am Kabelschacht des Gerätes aufsetzen lassen.
Die Halsschrauben müssen gleichmäßig, am besten diagonal immer 5 Umdrehungen,
fest angezogen werden.
Nach 2 Tagen müssen die Schrauben nachgezogen werden.
DLoG IPC 7/215

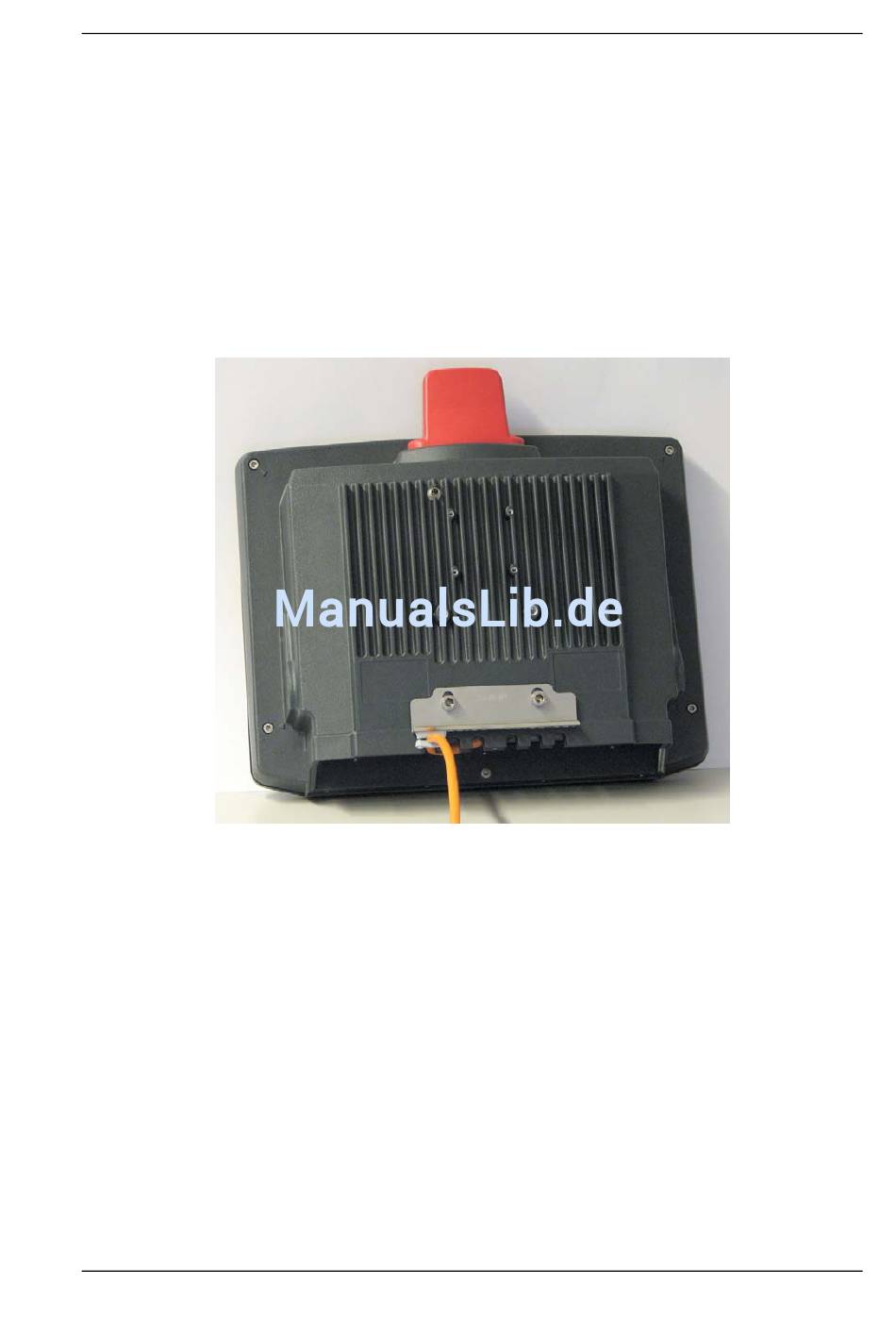

Abbildung 7.7: DLoG IPC 7/215 ohne Kabelabdeckung
