Einbau

7.7. Kabelabdeckung

7.7.1. IP54 und IP65: Kabelabdeckung und Zugentlastung

Aus sicherheitstechnischen Gründen muss vor Inbetriebnahme des DLoG IPC 7/215 die
mitgelieferte Kabelabdeckung für die externen Anschlüsse montiert werden.
Nach Abschluss der Montage müssen die Kabel mit Hilfe der beigelegten
Zugentlastungen fixiert werden.

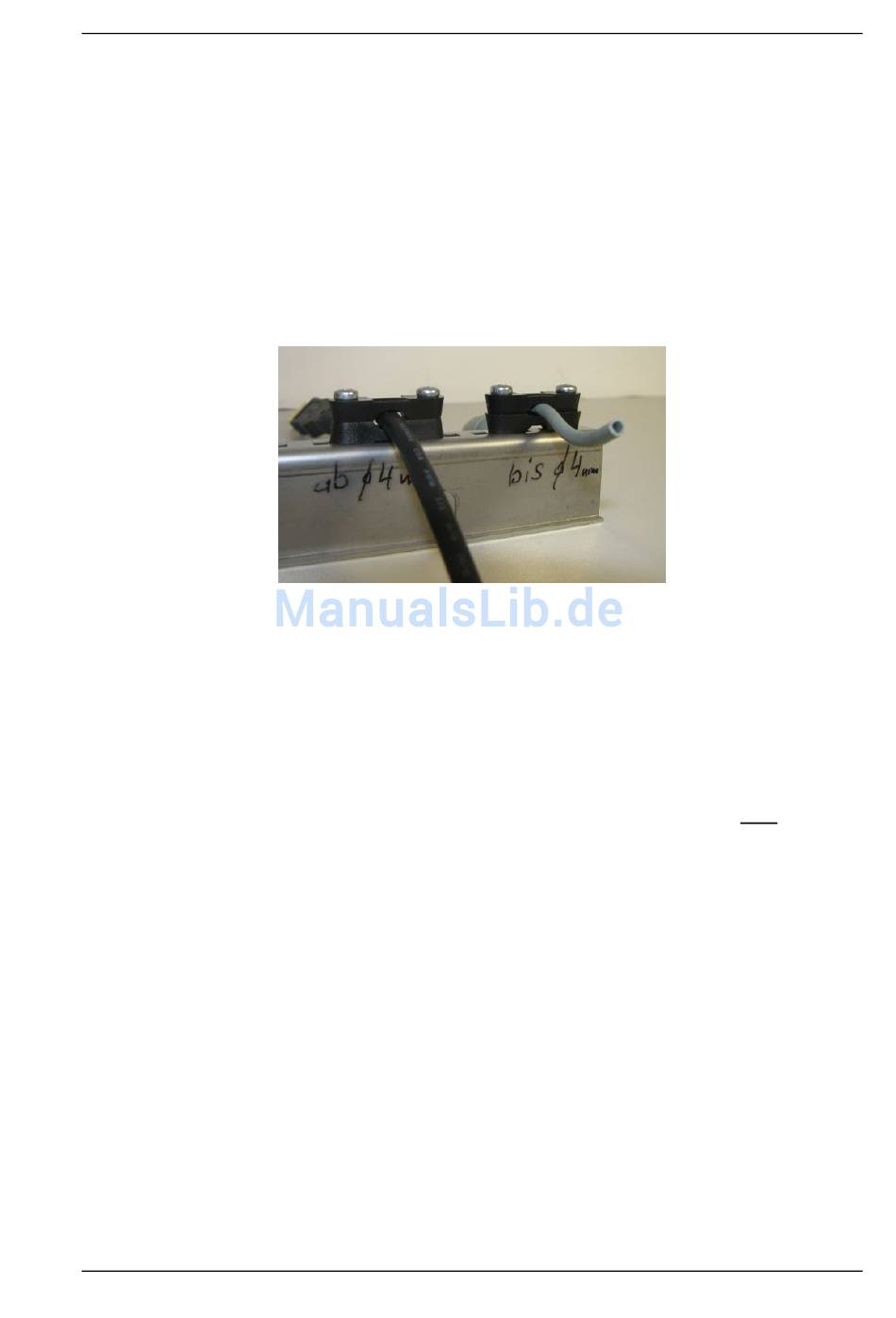

Abbildung 7.4: Zugentlastungsschellen

Die Zugentlastungsschellen sind je nach Kabeldurchmesser zu montieren.
Rechts im Bild ist zu sehen, wie Kabel/Leitungen bis zu einem Durchmesser von 4 cm zu
montieren sind: Die Öffnung (Rundung) der Schellen ist nach unten gerichtet (Öffnung
der Rundung entgegensetzt zum Kabel); die obere Schelle mit der Öffnung zum Kabel.
Links im Bild ist zu sehen, wie Kabel/Leitung ab einem Durchmesser von 4 cm (und
größer) zu befestigen sind: Die Öffnungen (Rundungen) der beiden Schellen sind zum
Kabel gerichtet.
DLoG IPC 7/215 Handbuch 61
