11.2.6. Kalibrieren
Der Touch muss kalibriert werden damit er korrekt funktioniert. Dazu wird eine
Dreipunkt-Kalibrierung durchgeführt, das heißt der Benutzer muss drei vom
Kalibrierungstool vorgegebene Punkte auf dem Bildschirm berühren, damit der Touch-
Screen kalibriert ist.
1. Starten Sie über Start | Programs | MT 7.11 SR2 Software das Calibration Tool.
Es erscheint ein weißer Bildschirm mit einem Fadenkreuz:
2. Berühren und halten Sie den grünen Punkt in der Mitte des Fadenkreuzes einige
Sekunden und lassen Sie dann los.
Der grüne Punkt wird rot, das Fadenkreuz wandert nach rechts oben.
3. Wiederholen Sie den beschriebenen Vorgang. Das Fadenkreuz wandert nach links
oben.
4. Wiederholen Sie den beschriebenen Vorgang ein weiteres Mal.
DLoG IPC 7/215

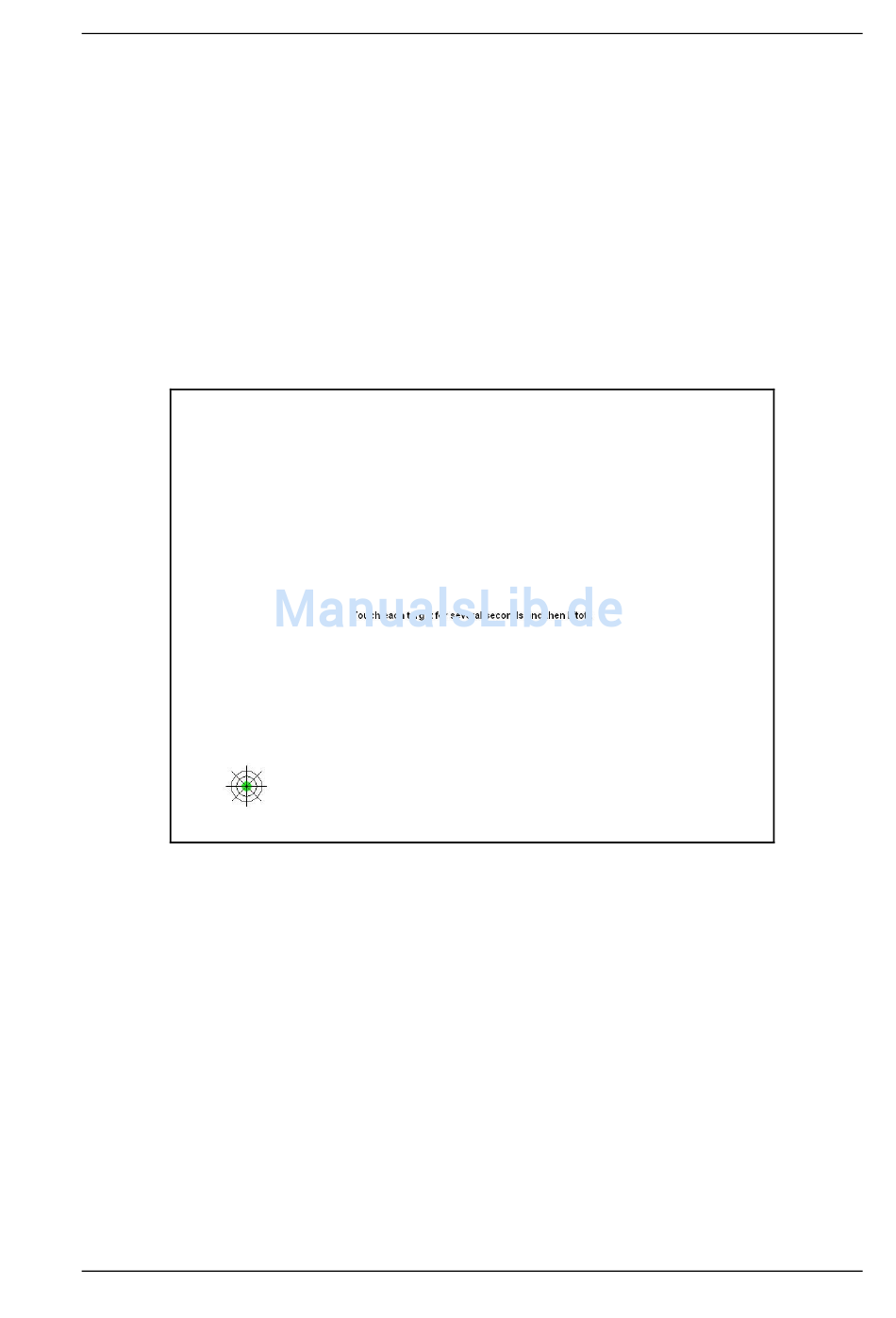

Abbildung 11.7: Touch-Screen Kalibrierung Fadenkreuz
Handbuch
Touch-Screen
97
