Einbau

7.7.2. Schutzklasse IP54

Um diese Schutzklasse für den DLoG MPC 6 zu gewährleisten:
1. Legen Sie die vom Gerät hin- oder wegführenden Kabel möglichst kreuzungsfrei
nebeneinander.
2. Fixieren Sie die Kabel an der Zugentlastungsschiene mit Hilfe der beigelegten
Zugentlastungen. Achten Sie dabei darauf, dass die Kabel genau an den Positionen
befestigt werden, an denen sich die Kabelöffnungen der Kabelabdeckung befinden.
3. Bringen Sie nun die Dicht-Tüllen an den Kabeln an.
58

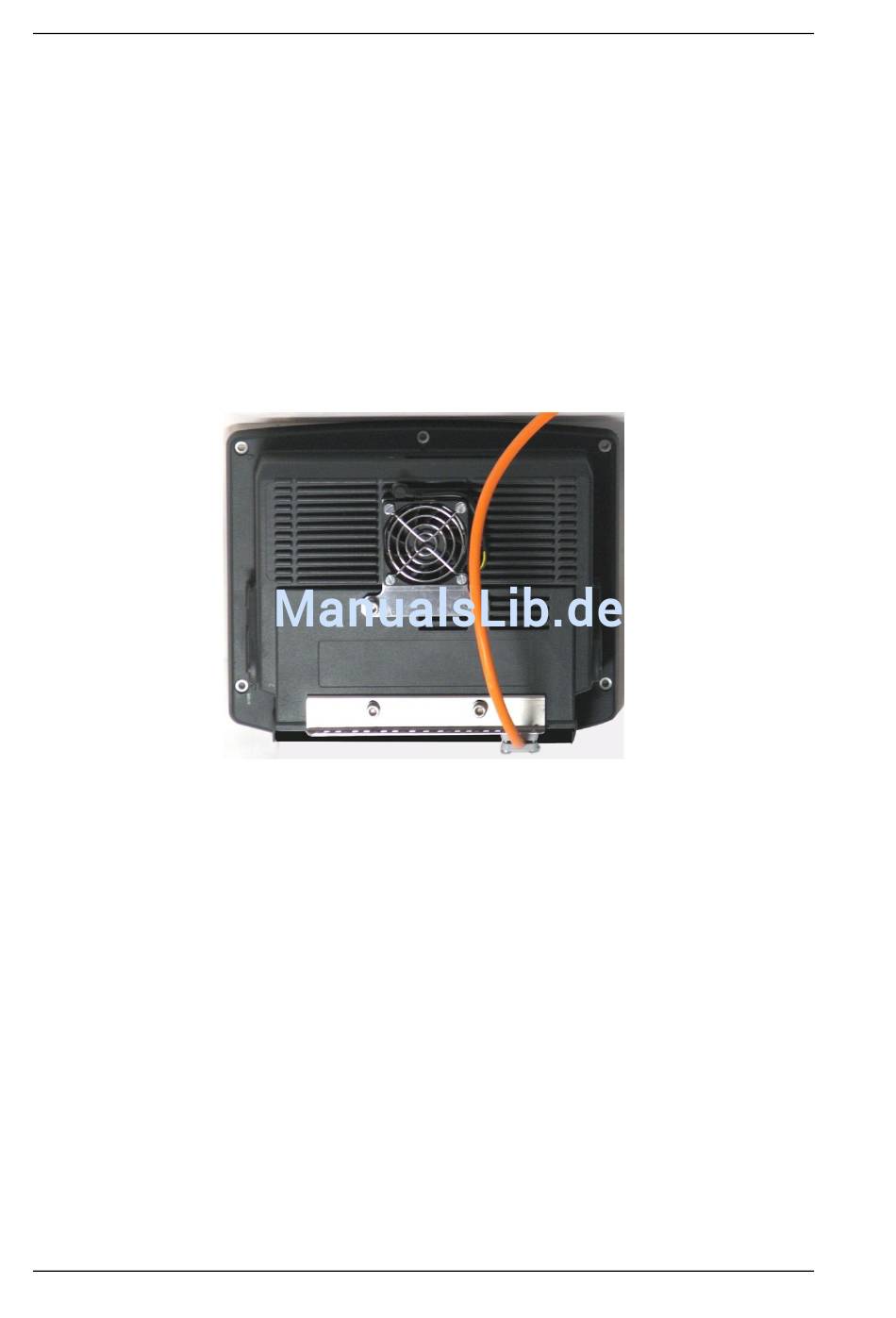

Abbildung 7.4: DLoG MPC 6 ohne Kabelabdeckung

Handbuch V2.00 DLoG MPC 6
