Gerät in Betrieb nehmen

5.2.2. Gleichspannungsversorgungsanschluss

Ausführung: Phoenix Combicon, 3pol.

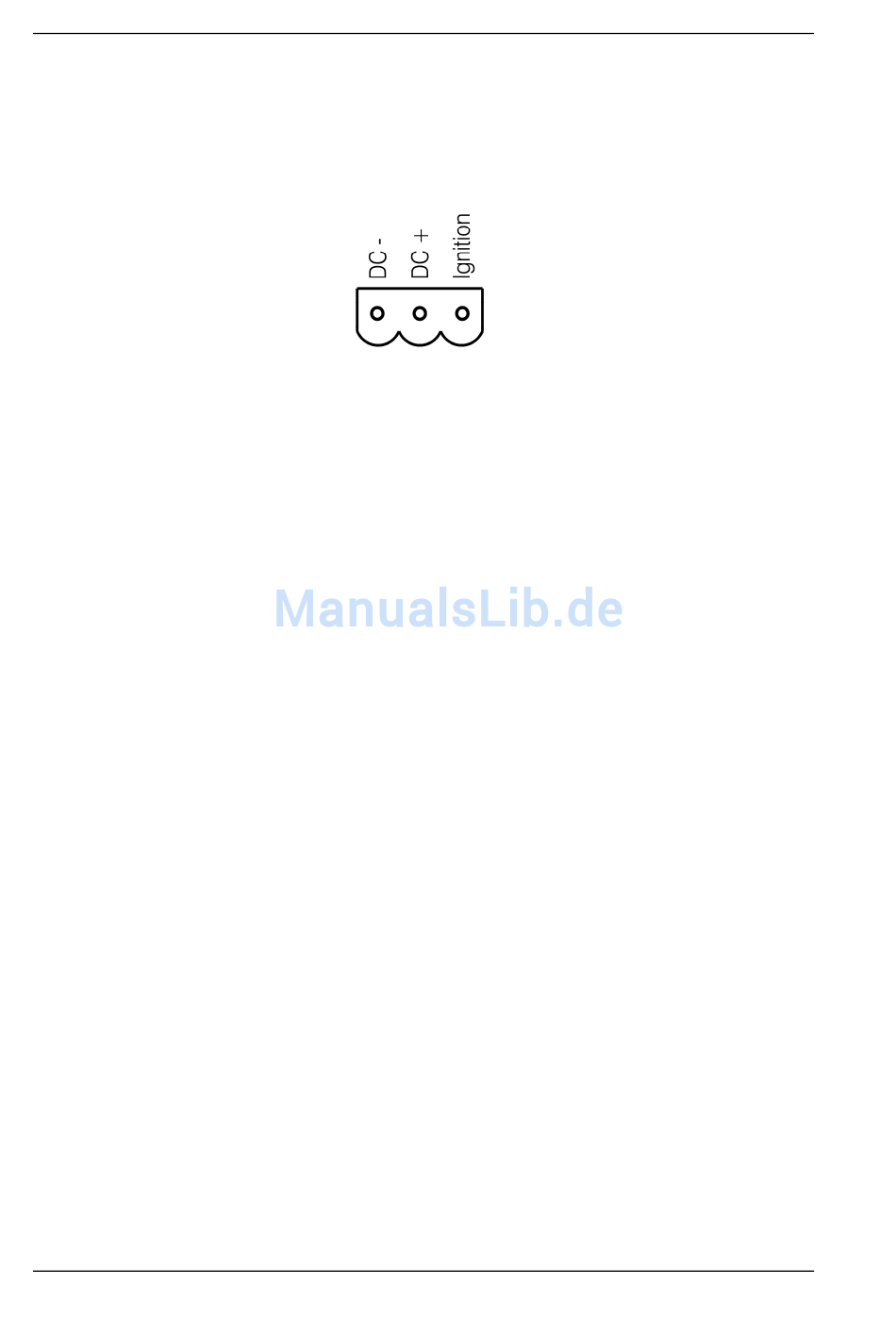

Ansicht von außen:
Abbildung 5.6: Ansicht von außen Gleichspannungs-Steckverbinder
Zur Erklärung:
Ignition geschaltet bedeutet, dass an diesem Anschluss ein Steuersignal (z.B. Zündung
eines Fahrzeuges) anzulegen ist, das dem Pegel der Versorgungsspannung entspricht
und in der Lage ist, den DLoG IPC 7/215 mit mindestens 2 W zu versorgen.
Die Referenz dieses Signals ist DC- .
