8.4. Bedienelemente

Der DLoG IPC 7/215 ist mit zwei verschiedenen Fronten verfügbar:
• Mit 4-Tasten-Front
• Mit 25-Tasten-Front

8.4.1. 4-Tasten-Front

Der DLoG IPC 7/215 mit 4-Tasten-Front verfügt über:
• POWER ON/OFF zum Ein-/Ausschalten des Geräts
• Manuelle Helligkeitsregelung mit + bzw. -
• Ein-/Ausschalten der Hintergrundbeleuchtung (Symbol „Glühbirne")
• LEDs
Bitte lesen Sie Details zur Funktionsweise der Tasten und LEDs in den Abschnitten
8.4.2.1 Power-Taste bis 8.4.2.3 LEDs.
DLoG IPC 7/215

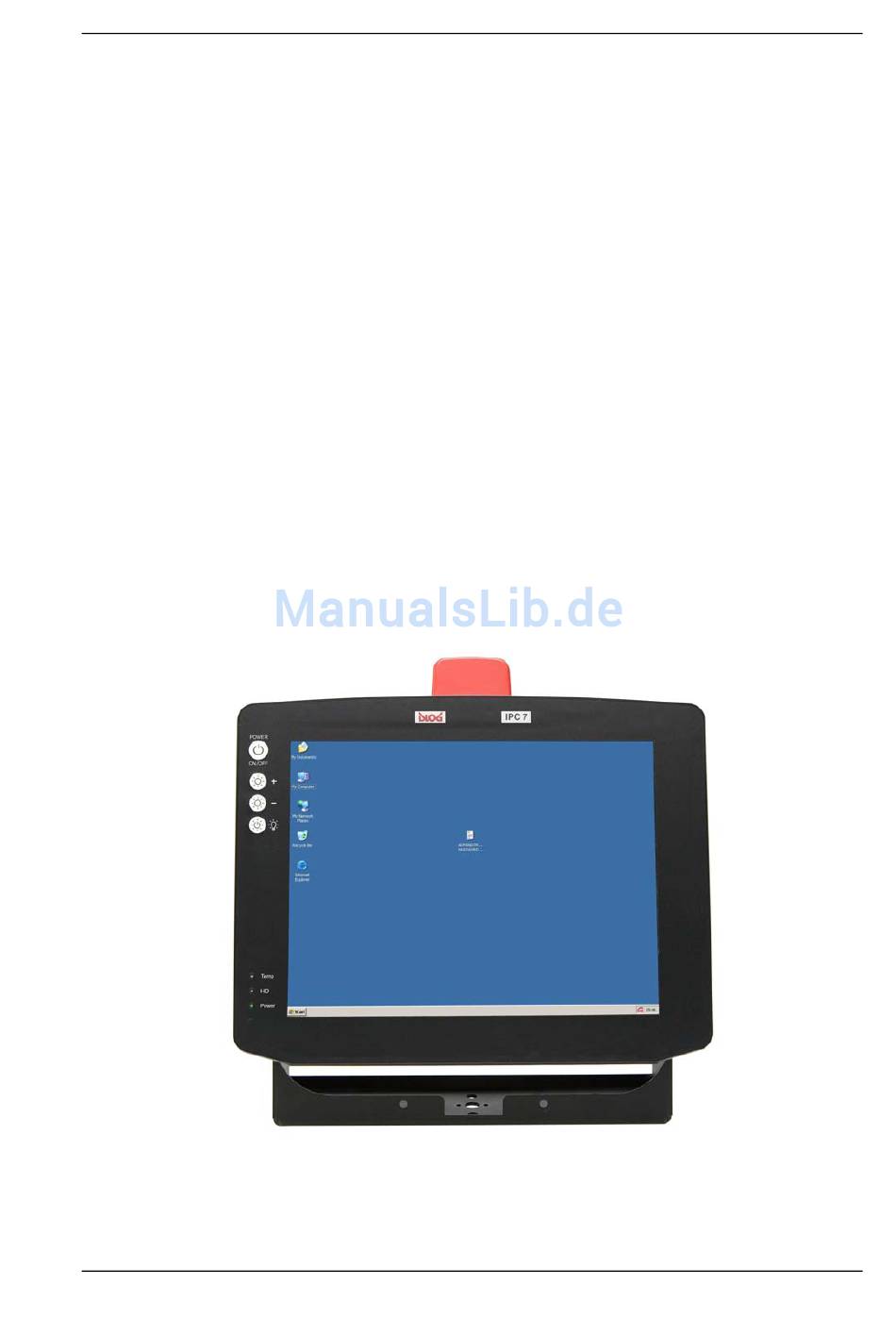

Abbildung 8.1: Gerätefront mit 4 Tasten
Handbuch
Bedienung
67
