Gerät in Betrieb nehmen

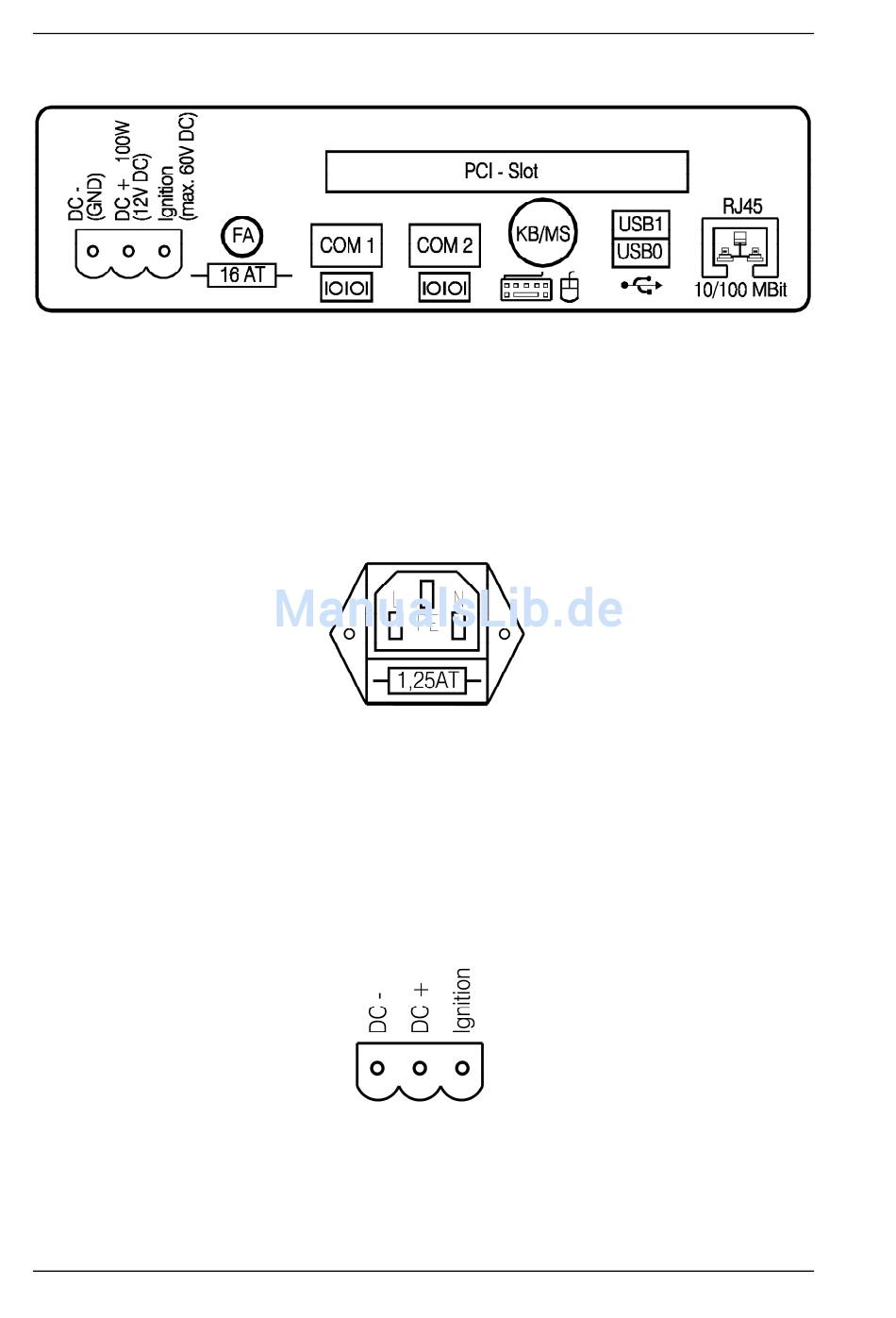

Abbildung 5.4: Externe Steckverbinder, 12 VDC 100 W-Variante

5.3.1. Wechselspannungsversorgungsanschluss

Ausführung: Kaltgerätestecker nach IEC 320, 3pol.
Ansicht auf den Steckverbinder von außen:
Abbildung 5.5: Ansicht von außen Wechselspannung-Steckverbinder

5.3.2. Gleichspannungsversorgungsanschluss

Ausführung: Phoenix Combicon, 3pol.
Ansicht von außen:
Abbildung 5.6: Ansicht von außen Gleichspannungs-Steckverbinder
38 Handbuch V2.00 DLoG MPC 6
