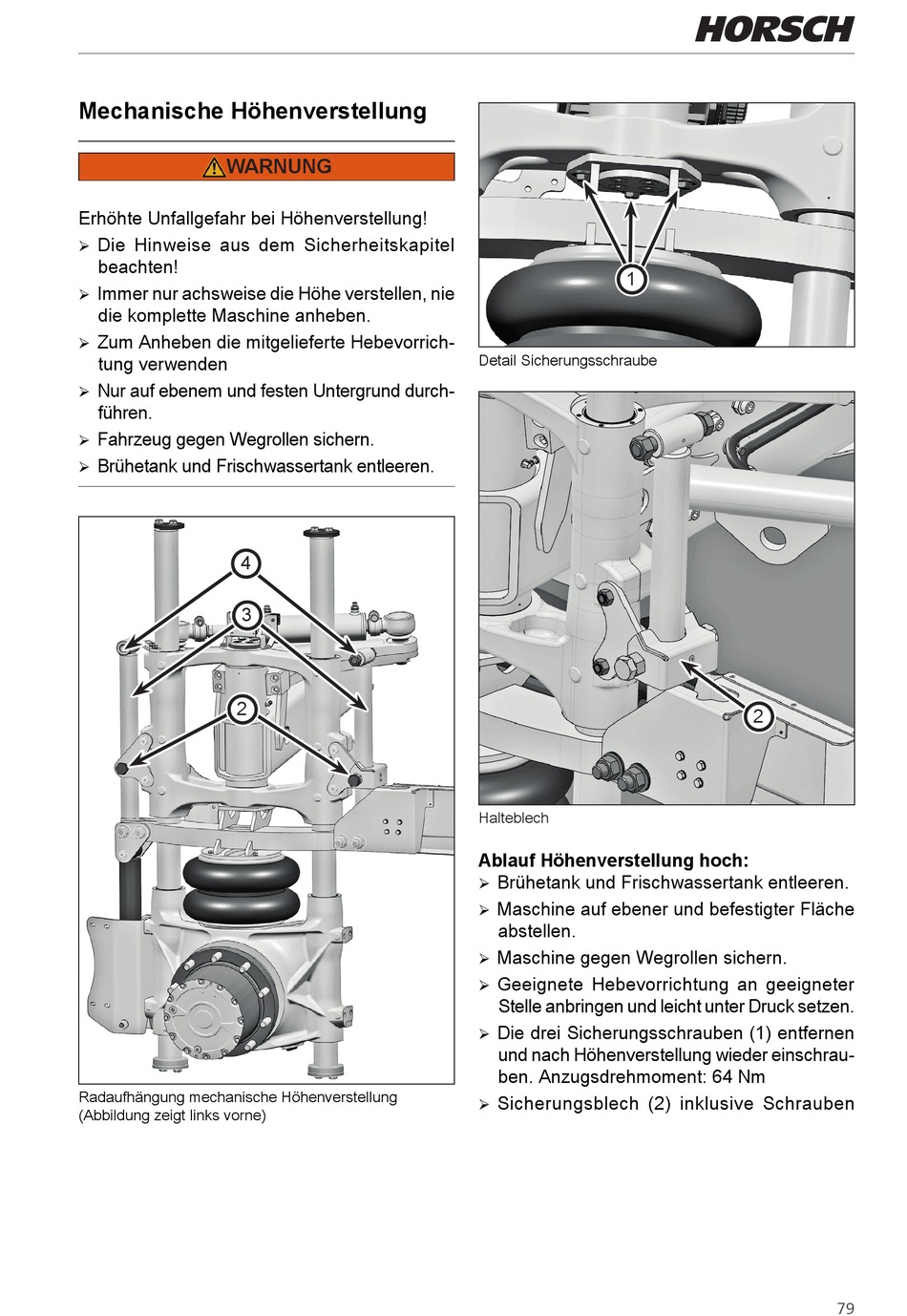

Mechanische Höhenverstellung
WARNUNG
Erhöhte Unfallgefahr bei Höhenverstellung!
Die Hinweise aus dem Sicherheitskapitel
¾
beachten!
Immer nur achsweise die Höhe verstellen, nie
¾
die komplette Maschine anheben.
Zum Anheben die mitgelieferte Hebevorrich-
¾
tung verwenden
Nur auf ebenem und festen Untergrund durch-
¾
führen.
Fahrzeug gegen Wegrollen sichern.
¾
Brühetank und Frischwassertank entleeren.
¾
4
3
2
Radaufhängung mechanische Höhenverstellung
(Abbildung zeigt links vorne)
1
Detail Sicherungsschraube
Halteblech
Ablauf Höhenverstellung hoch:
Brühetank und Frischwassertank entleeren.
¾
Maschine auf ebener und befestigter Fläche
¾
abstellen.
Maschine gegen Wegrollen sichern.
¾
Geeignete Hebevorrichtung an geeigneter
¾
Stelle anbringen und leicht unter Druck setzen.
Die drei Sicherungsschrauben (1) entfernen
¾
und nach Höhenverstellung wieder einschrau-
ben. Anzugsdrehmoment: 64 Nm
Sicherungsblech (2) inklusive Schrauben
¾
1
2
79
