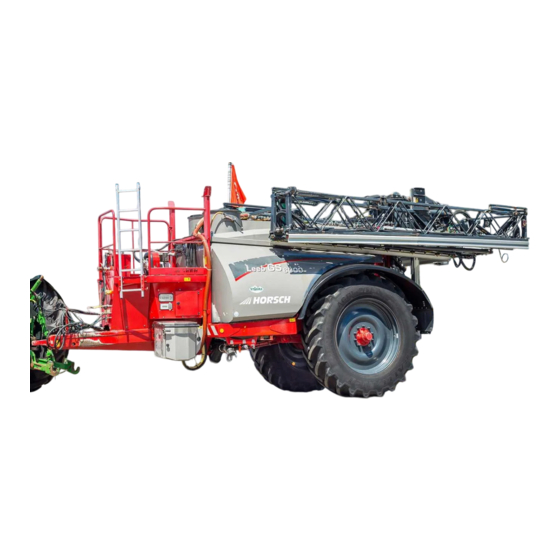

HORSCH LEEB GS 6000 Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für HORSCH LEEB GS 6000
Inhaltszusammenfassung für HORSCH LEEB GS 6000
- Seite 1 INSPEKTIONSLISTE LEEB GS 6000 SORGFÄLTIG AUSFÜLLEN UND AUFBEWAHREN! VERSION: AUSGABE: 10/2018...
- Seite 3 Inspektions- und Prüfliste für gezogene Feldspritze Leeb GS 6000 2018/2019 Kunde Betriebsstunden (h) Arbeitsstunden (h) Adresse Fläche gesamt (ha) Seriennummer Name Kundendienstmonteur Baujahr Datum der Inspektion Beschreibung Kommentar 1.0 Rahmen / Fahrwerk Anhängung am Schlepper prüfen; Verschleiß Zugöse / Kugelkopf K80 Podest auf Risse prüfen...
- Seite 4 3.12 Gelenk Mittelflügel - Innenflügel: Einstellung Übertotpunkt-Klappung prüfen siehe Bild 3.12 3.13 Gelenk Mittelflügel - Innenflügel: Sind die Anschlagschrauben fest und richtig eingestellt? siehe Bild 3.14 3.14 Gelenk Mittelflügel - Innenflügel: Sind die Sicherungshaken richtig eingestellt? nur große Gestänge- baureihe Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
-
Seite 5: Beschreibung
3.36 Sensor Pendelsperre: Auf Funktion prüfen; Spaltmaß ca. 7mm siehe Bild 3.36 Hubseile auf Beschädigungen und Verschleiß prüfen Hubseile sollen jährlich getauscht werden 3.37 Hinweis an den Fahrer: Seile regelmäßig einfetten Hubseile zuletzt getauscht am: Datum: _____________ Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018... - Seite 6 ¾ Kugelhahn Brühe und Frischwasser zu, Kugelhahn externes Ansaugen auf Restablass prüfen: Schalter in Stauraum betätigen ¾ Kugelhahn Brühe und externes Ansaugen auf Druckabgang: Rührwerk prüfen; im Terminal Rührwerk ein-/ausschalten ¾ Prüfen, ob der Kugelhahn geöffnet und geschlossen wird Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 7 4.27 Ölstand im Ausgleichsbehälter der Kolbenmembranpumpe prüfen Reinigung 4.28 Alle Wasserfilter auf Verschmutzung und Beschädigung prüfen Einspülschleuse: Absaugschlauch auf Scheuerstellen durch Seifenspenderhalter 4.29 siehe Bild 4.29 prüfen; Ggf. mittels 2 zusätzlicher Löcher und Kabelbinder fixieren Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 8 Wie oft wird Öl aufgefüllt 6.11 Welches Öl wird verwendet? Ölsorte: ____________ 6.12 Schmiermenge prüfen; bei allen Teilbreiten ein / aus ca. 2 Tropfen 6.13 Hydraulischen Kompressor auf Sauberkeit, Dichtheit und Beschädigungen prüfen siehe Bild 6.13 Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 9 1x/Woche entwässern. Bei unter 0°C Umgebungstemperatur täglich entwässern. Vor dem Entäwssern den Druck am Luftkessel soweit reduzieren, bis am Manometer siehe Bild 6.18 2-3 bar angezeigt werden. Vorsicht Druckluft! Beim Entwässern Schutzbrille tragen! Unterschrift Servicetechniker: __________________________ Unterschrift Kunde:___________________________________ Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 10 Bilder 1.0 Rahmen / Fahrwerk Bild 1.2: Podest auf Risse prüfen Bild 1.5: maximaler Bremshebelweg unbetätigt - betätigt: 6-7 cm Bild 1.16: Nachrüstung erkennbar an 3 Schrauben und 3 Klötzen Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 11 Bild 2.2: Tankauflage vorne; Tank muss satt aufliegen Bild 2.3: Tankauflage Mitte; Tank muss satt aufliegen Bild 2.4: Tankauflage hinten; Spaltmaß prüfen Bild 2.5: Tankauflage hinten; Gummiauflage entsprechend Nachrüstung vorhanden? Bild 2.6: Tank im Bereich der Rohrbögen auf Scheuerstellen prüfen Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 12 Bild 3.7: Umlenkhebel muss 2 - 5 mm überklappen Bild 3.9: Spaltmaß 10 - 20 mm 2 - 5 mm Bild 3.12: Umlenkhebel muss 2 - 5 mm überklappen Bild 3.14: Abstand 10 - 20 mm Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 13 Pendelgelenkauge auf festen Sitz und Sind die Schrauben fest (Vorderseite) Verschleiß prüfen Bild 3.29: Befestigung Dreieckslenker auf festen Sitz Bild 3.30: Umlenkhebel horizontale Dämpfung: linke und und Verschleiß prüfen rechte Seite auf Verformung und Risse prüfen Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 14 Gestänge ganz anheben; Flügel in Einklappstellung; Messingleiste unten muss am Führungsrohr anliegen; Führungsrolle oben muss am Schlitten anliegen; Von oben muss zwischen den grünen Führungsleisten und dem Führungsrohr ca. 2 mm Luft sein Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 15 Beachte: Schraube so einstellen, dass die Seilumlenkrolle beim Ausfahren zum Turmjoch genügend Abstand besitzt! ca. 15 mm Bild 3.48: Einstellung Dreieckslenker prüfen Bild 3.49: Unterlenker des Gestängemittelteils auf festen Sitz Mitte Auge ca. 15 mm tiefer der Kontermuttern prüfen Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 16 Bild 3.50: Auf Beschädigungen prüfen Bild 3.51: Buchsen auf Verschleiß prüfen 3 - 4 mm 6 - 8 mm Bild 3.52: Spaltmaß Bild 3.53: Spaltmaß Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 17 5.0 Elektrik / Elektronik Bild 5.6: NightLight prüfen Bild 5.6.1: Rückschlagventile bei Nachrüstung am Behälter Bild 5.6.2: Aktuelle Ausführung der Rückschlagventile am (Fahrtrichtung links neben Brühefassauslauf) Schaltventil (befindet sich am rechten inneren Rahmenrohr über der Achsschwinge) Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
- Seite 18 6.0 Hydraulik / Pneumatik Bild 6.13: Auf Sauberkeit und Undichtigkeiten prüfen Bild 6.16: Spangen öffnen, um Luftfilter zu entnehmen Bild 6.18: Entwässerungsventil langsam öffnen - Vorsicht Druckluft! Beim Entwässern Schutzbrille tragen! Inspektionsliste Leeb GS 6000 - Ausgabe 10/2018...
