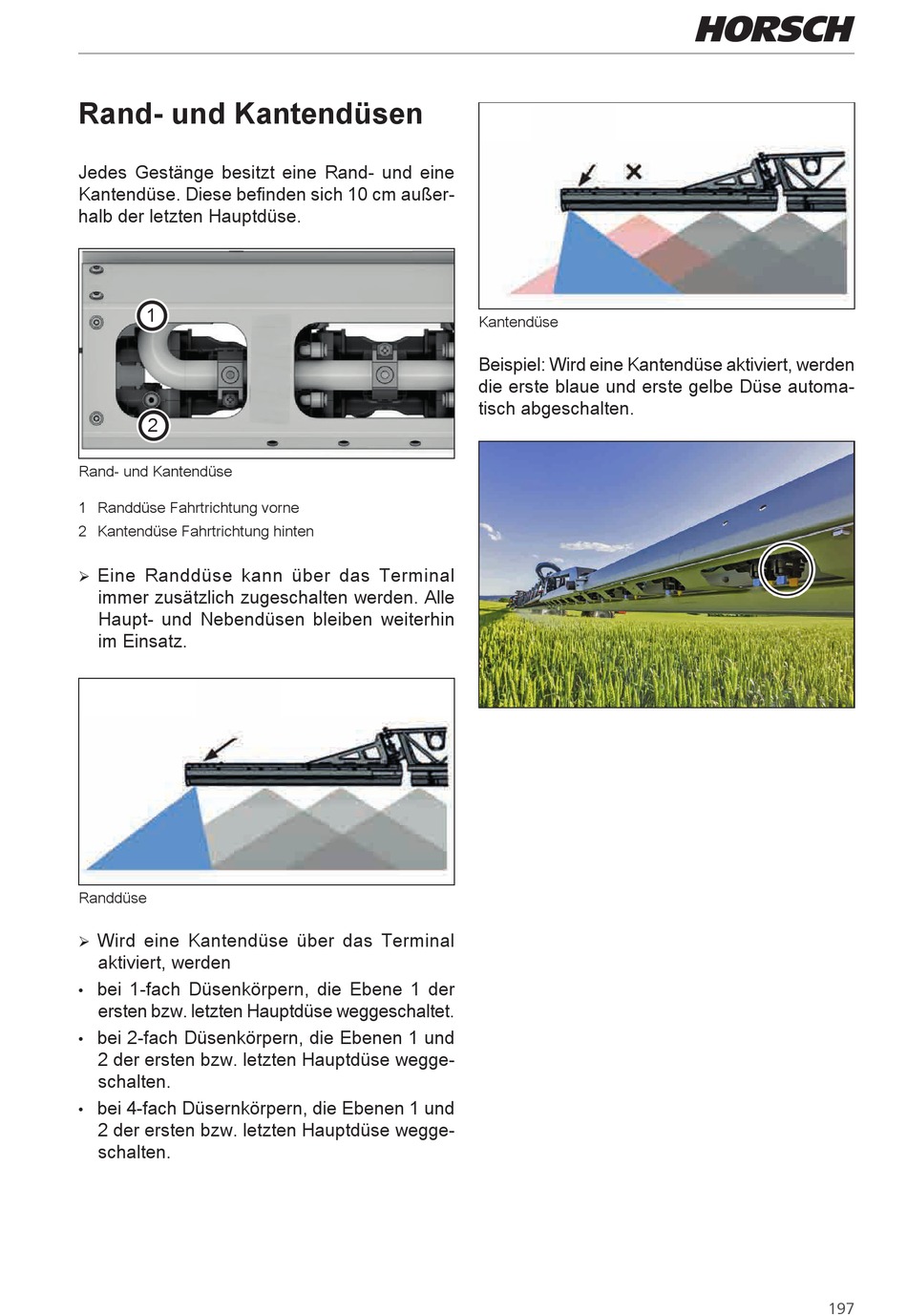

Rand- und Kantendüsen
Jedes Gestänge besitzt eine Rand- und eine
Kantendüse. Diese befinden sich 10 cm außer-
halb der letzten Hauptdüse.
1
2
Rand- und Kantendüse
1 Randdüse Fahrtrichtung vorne
2 Kantendüse Fahrtrichtung hinten
Eine Randdüse kann über das Terminal
¾
immer zusätzlich zugeschalten werden. Alle
Haupt- und Nebendüsen bleiben weiterhin
im Einsatz.
Randdüse
Wird eine Kantendüse über das Terminal
¾
aktiviert, werden
bei 1-fach Düsenkörpern, die Ebene 1 der
•
ersten bzw. letzten Hauptdüse weggeschaltet.
bei 2-fach Düsenkörpern, die Ebenen 1 und
•
2 der ersten bzw. letzten Hauptdüse wegge-
schalten.
bei 4-fach Düsernkörpern, die Ebenen 1 und
•
2 der ersten bzw. letzten Hauptdüse wegge-
schalten.
Kantendüse
Beispiel: Wird eine Kantendüse aktiviert, werden
die erste blaue und erste gelbe Düse automa-
tisch abgeschalten.
197
