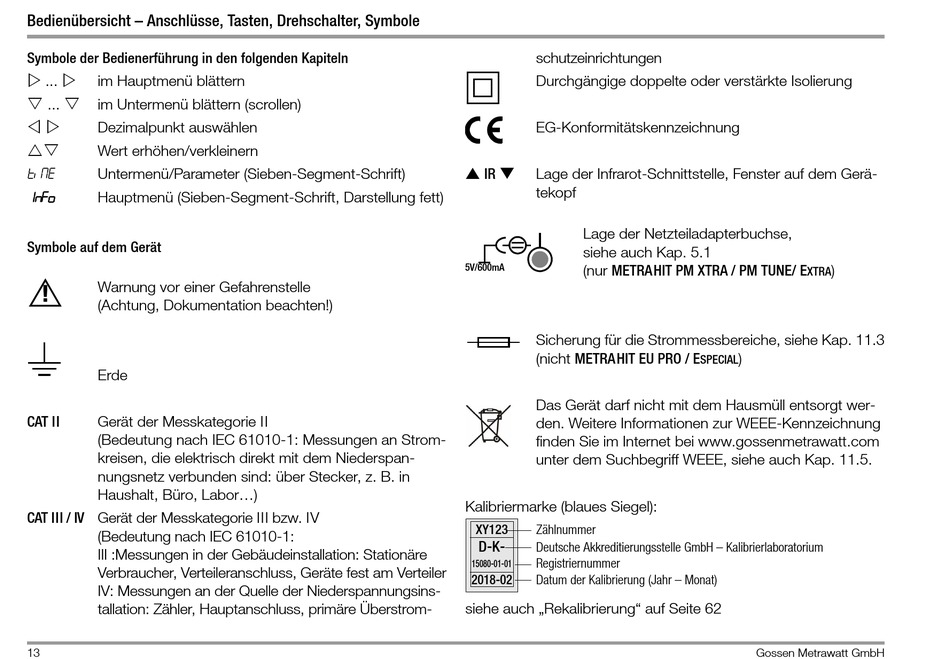

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
Symbole der Bedienerführung in den folgenden Kapiteln
...
im Hauptmenü blättern
...
im Untermenü blättern (scrollen)
Dezimalpunkt auswählen
Wert erhöhen/verkleinern
time
Untermenü/Parameter (Sieben-Segment-Schrift)
1nFo
Hauptmenü (Sieben-Segment-Schrift, Darstellung fett)
Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle
!
(Achtung, Dokumentation beachten!)
Erde
CAT II
Gerät der Messkategorie II
(Bedeutung nach IEC 61010-1: Messungen an Strom-
kreisen, die elektrisch direkt mit dem Niederspan-
nungsnetz verbunden sind: über Stecker, z. B. in
Haushalt, Büro, Labor...)
CAT III / IV Gerät der Messkategorie III bzw. IV
(Bedeutung nach IEC 61010-1:
III :Messungen in der Gebäudeinstallation: Stationäre
Verbraucher, Verteileranschluss, Geräte fest am Verteiler
IV: Messungen an der Quelle der Niederspannungsins-
tallation: Zähler, Hauptanschluss, primäre Überstrom-
13
schutzeinrichtungen
Durchgängige doppelte oder verstärkte Isolierung
EG-Konformitätskennzeichnung
▲
▼
IR
Lage der Infrarot-Schnittstelle, Fenster auf dem Gerä-
tekopf
Lage der Netzteiladapterbuchse,
siehe auch Kap. 5.1
5V/600mA
(nur METRAHIT PM XTRA / PM TUNE/ E
Sicherung für die Strommessbereiche, siehe Kap. 11.3
(nicht METRAHIT EU PRO / E
Das Gerät darf nicht mit dem Hausmüll entsorgt wer-
den. Weitere Informationen zur WEEE-Kennzeichnung
finden Sie im Internet bei www.gossenmetrawatt.com
unter dem Suchbegriff WEEE, siehe auch Kap. 11.5.
Kalibriermarke (blaues Siegel):
XY123
Zählnummer
D-K-
Deutsche Akkreditierungsstelle GmbH – Kalibrierlaboratorium
Registriernummer
15080-01-01
2018-02
Datum der Kalibrierung (Jahr – Monat)
siehe auch „Rekalibrierung" auf Seite 62
)
XTRA
)
SPECIAL
