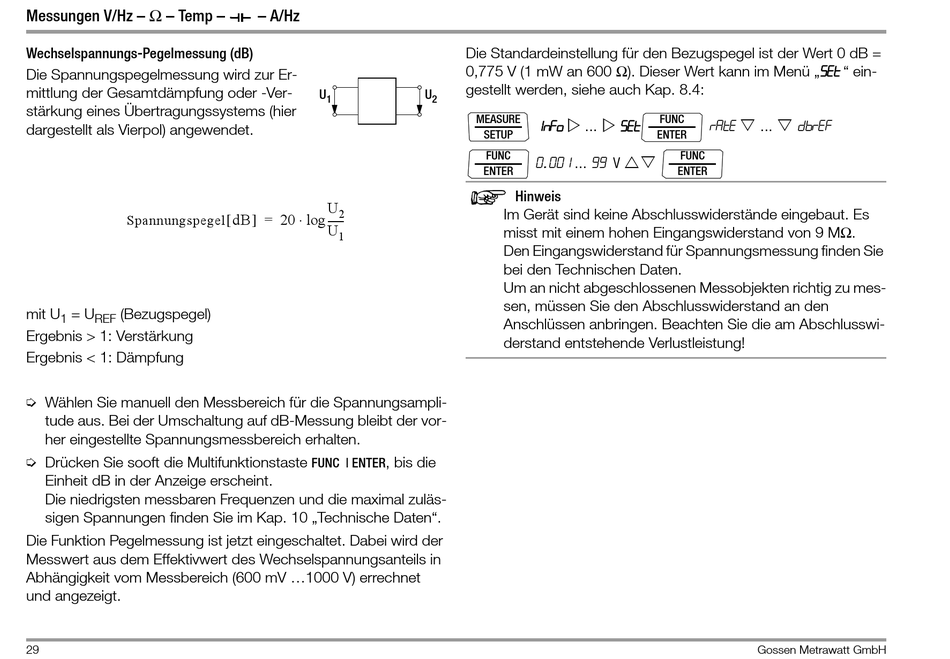

Messungen V/Hz – Ω – Temp –
Wechselspannungs-Pegelmessung (dB)
Die Spannungspegelmessung wird zur Er-
mittlung der Gesamtdämpfung oder -Ver-
stärkung eines Übertragungssystems (hier
dargestellt als Vierpol) angewendet.
Spannungspegel
mit U
= U
(Bezugspegel)
1
REF
Ergebnis > 1: Verstärkung
Ergebnis < 1: Dämpfung
➭ Wählen Sie manuell den Messbereich für die Spannungsampli-
tude aus. Bei der Umschaltung auf dB-Messung bleibt der vor-
her eingestellte Spannungsmessbereich erhalten.
➭ Drücken Sie sooft die Multifunktionstaste
Einheit dB in der Anzeige erscheint.
Die niedrigsten messbaren Frequenzen und die maximal zuläs-
sigen Spannungen finden Sie im Kap. 10 „Technische Daten".
Die Funktion Pegelmessung ist jetzt eingeschaltet. Dabei wird der
Messwert aus dem Effektivwert des Wechselspannungsanteils in
Abhängigkeit vom Messbereich (600 mV ...1000 V) errechnet
und angezeigt.
29
– A/Hz
U
1
U
2
[
]
⋅
dB
=
20
log
------
U
1
, bis die
FUNC | ENTER
Die Standardeinstellung für den Bezugspegel ist der Wert 0 dB =
0,775 V (1 mW an 600 Ω). Dieser Wert kann im Menü „SET " ein-
gestellt werden, siehe auch Kap. 8.4:
U
2
MEASURE
1nFo
...
SETUP
FUNC
0 .. 001 ... 99 V
ENTER
Hinweis
Im Gerät sind keine Abschlusswiderstände eingebaut. Es
misst mit einem hohen Eingangswiderstand von 9 MΩ.
Den Eingangswiderstand für Spannungsmessung finden Sie
bei den Technischen Daten.
Um an nicht abgeschlossenen Messobjekten richtig zu mes-
sen, müssen Sie den Abschlusswiderstand an den
Anschlüssen anbringen. Beachten Sie die am Abschlusswi-
derstand entstehende Verlustleistung!
FUNC
SET
rAtE
dbrEF
...
ENTER
FUNC
ENTER
Gossen Metrawatt GmbH
