Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole

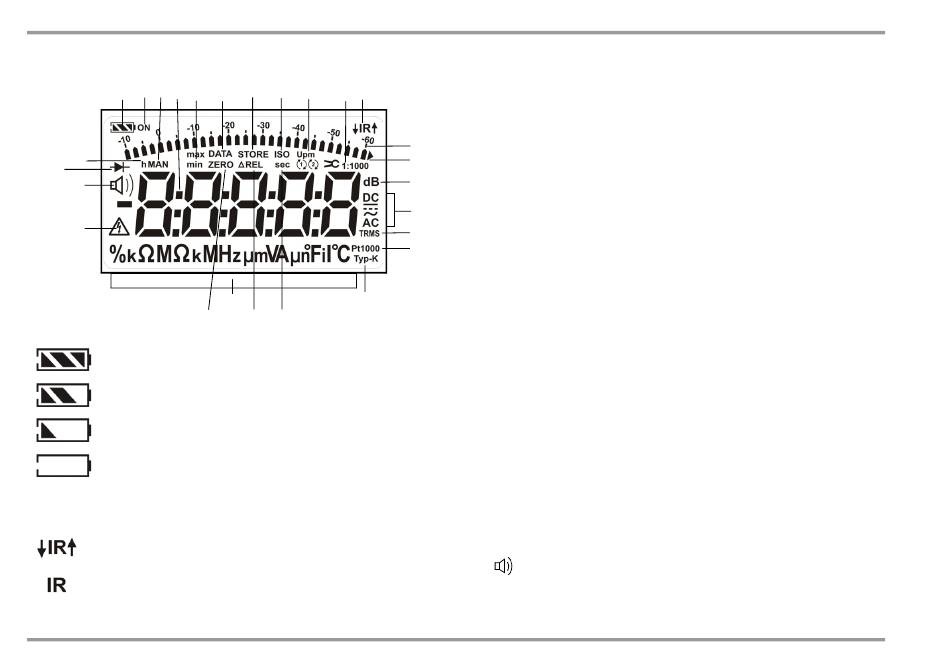

Symbole der Digitalanzeige
1 2
3
4
5
26
25
24
23
22
Batteriekontrollanzeige
Batterie voll
Batterie OK
Batterie schwach
Batterie (fast) leer, U < 2,0 V
Schnittstellenkontrollanzeige
Datenübertragung ↓ zum / ↑ vom Multimeter aktiv
IR-Schnittstelle im Stand-By-Betrieb aktiv
(bereit zum Empfang von Einschaltbefehlen)
11
6
7
8
9
10 11
18
21
20
19
1 Batteriekontrollanzeige
2 ON: Dauerbetrieb (automatische Abschaltung deaktiviert)
3 MAN: manuelle Messbereichsumschaltung aktiv
4 Digitalanzeige mit Komma- und Polaritätsanzeige
5 max/min: MIN/MAX-Speicherung
12
6 DATA: Anzeigespeicher, „Messwert halten"
13
7 STORE: Speicherbetrieb aktiv,
nur bei METRAHIT PM XTRA / PM TUNE / E
14
8 ISO: hier ohne Funktion
15
9 Upm: hier ohne Funktion
16
10 Übertragungsfaktor (Zangenstromfaktor)
17
11 IR: Infrarot-Schnittstellenkontrollanzeige
12 Skala für Analoganzeige
13 Zeiger für Analoganzeige, Bargraph – Pointer,
je nach Einstellung im Menü SET für Parameter A.diSP
eingeblendetes Dreieck: Anzeige für Messbereichsüberschreitung
14 dB: Wechselspannungs-Pegelmessung
15 gewählte Stromart
16 TRMS: Echteffektivwertmessung
17 Pt100/Pt1000: gewählter Platinwiderstandssensor mit
automatischer Erkennung Pt100/Pt1000 nur bei METRAHIT PM XTRA /
PM TUNE / E
XTRA
18 Typ-K: Temperaturmessung mit Thermoelement Fühlertyp K (NiCr-Ni)
19 sec (seconds): Zeiteinheit Sekunden
20 ΔREL: Relativmessung bezogen auf eingestellten Offset
21 Messeinheit
22 ZERO: Nullpunkteinstellung aktiv
23 Warnung vor gefährlicher Spannung: U > 55 V AC oder U > 70 V DC
24
Durchgangsprüfung mit Signalton aktiv
25 Diodenmessung gewählt
26 h (hours): Zeiteinheit Stunden
XTRA
und METRAHIT PM TECH / E
TECH
