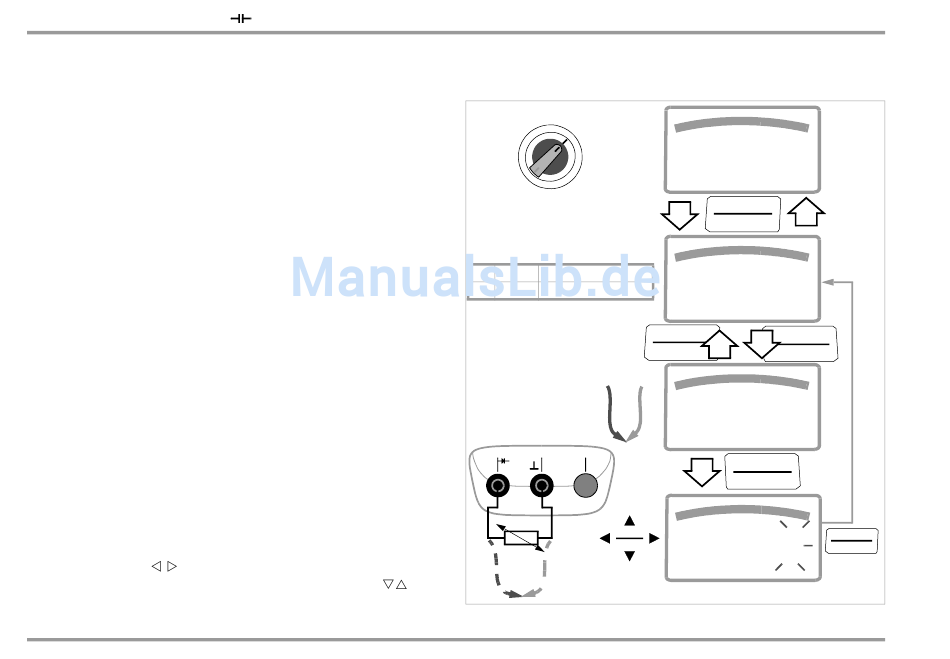

5.5.2 Messung mit Widerstandsthermometern
⏐O
(nur METRAHIT⏐X-
TRA
➭ Stellen Sie den Drehschalter auf „Temp
Die zuletzt ausgewählte Temperaturmessung bzw. der zuletzt ein-
gestellte Temperatursensor Typ-K oder Pt100/Pt1000 bleibt ge-
speichert und wird entsprechend angezeigt. Wechsel in die je-
weils andere Messfunktion durch FUNC | ENTER.
Der Typ Pt100 oder Pt1000 wird automatisch erkannt und eingeblendet.
Es bestehen zwei Möglichkeiten, den Zuleitungswiderstand zu
kompensieren:
Automatische Kompensation
➭ Betätigen Sie die Taste ZERO | ESC.
Die Anzeige „Short leads" erscheint.
Sofern Sie den Zuleitungswiderstand direkt eingeben wollen,
können Sie die folgende Eingabeaufforderung überspringen.
➭ Schließen Sie die Anschlussleitungen des Messgeräts kurz.
Die Anzeige „000.00 " erscheint. Mit Drücken der Taste FUNC |
ENTER erfolgt eine automatische Kompensation des Wider-
stands der Anschlussleitungen bei zukünftigen Messungen. Sie
können jetzt den Kurzschluss entfernen, das Gerät ist messbereit.
Zuleitungswiderstand eingeben
➭ Im Menü automatische Kompensation müssen Sie nochmals
die Taste ZERO | ESC betätigen.
➭ Geben Sie den bekannten Widerstand der Anschlussleitungen
über die Cursortasten ein:
Über die Tasten wählen Sie die Dekade, d.h. die Position
der Ziffer, die Sie ändern wollen und über die Tasten
len Sie die jeweilige Ziffer ein. Der Defaultwert ist 0,1 Ω. Die
Eingabegrenzen liegen zwischen 0 und 50 Ω.
