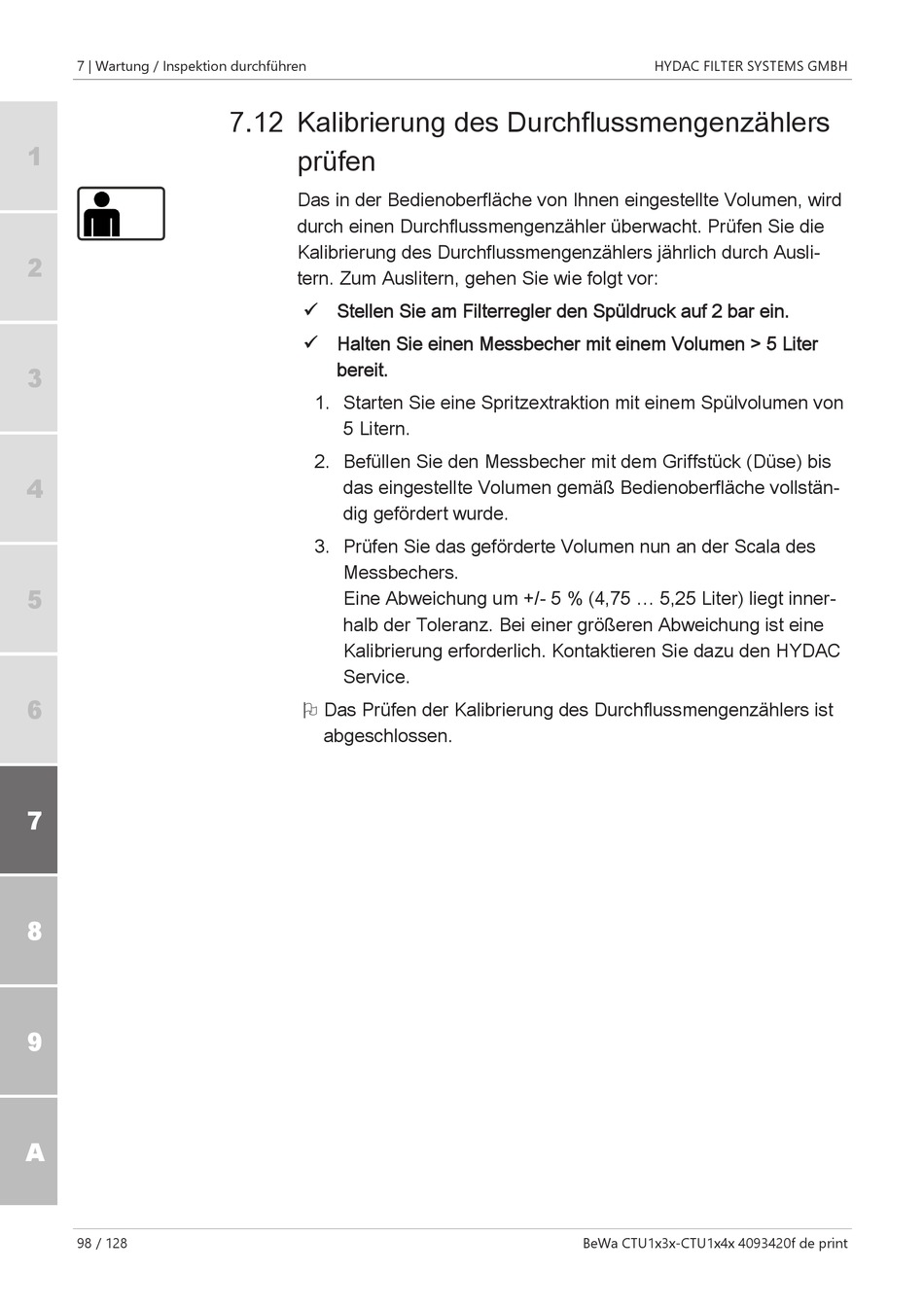

7.12 Kalibrierung des Durchflussmengenzählers
prüfen
Das in der Bedienoberfläche von Ihnen eingestellte Volumen, wird
durch einen Durchflussmengenzähler überwacht. Prüfen Sie die
Kalibrierung des Durchflussmengenzählers jährlich durch Ausli-
tern. Zum Auslitern, gehen Sie wie folgt vor:
ü Stellen Sie am Filterregler den Spüldruck auf 2 bar ein.
ü Halten Sie einen Messbecher mit einem Volumen > 5 Liter
bereit.
1. Starten Sie eine Spritzextraktion mit einem Spülvolumen von
5 Litern.
2. Befüllen Sie den Messbecher mit dem Griffstück (Düse) bis
das eingestellte Volumen gemäß Bedienoberfläche vollstän-
dig gefördert wurde.
3. Prüfen Sie das geförderte Volumen nun an der Scala des
Messbechers.
Eine Abweichung um +/- 5 % (4,75 ... 5,25 Liter) liegt inner-
halb der Toleranz. Bei einer größeren Abweichung ist eine
Kalibrierung erforderlich. Kontaktieren Sie dazu den HYDAC
Service.
O Das Prüfen der Kalibrierung des Durchflussmengenzählers ist
abgeschlossen.
