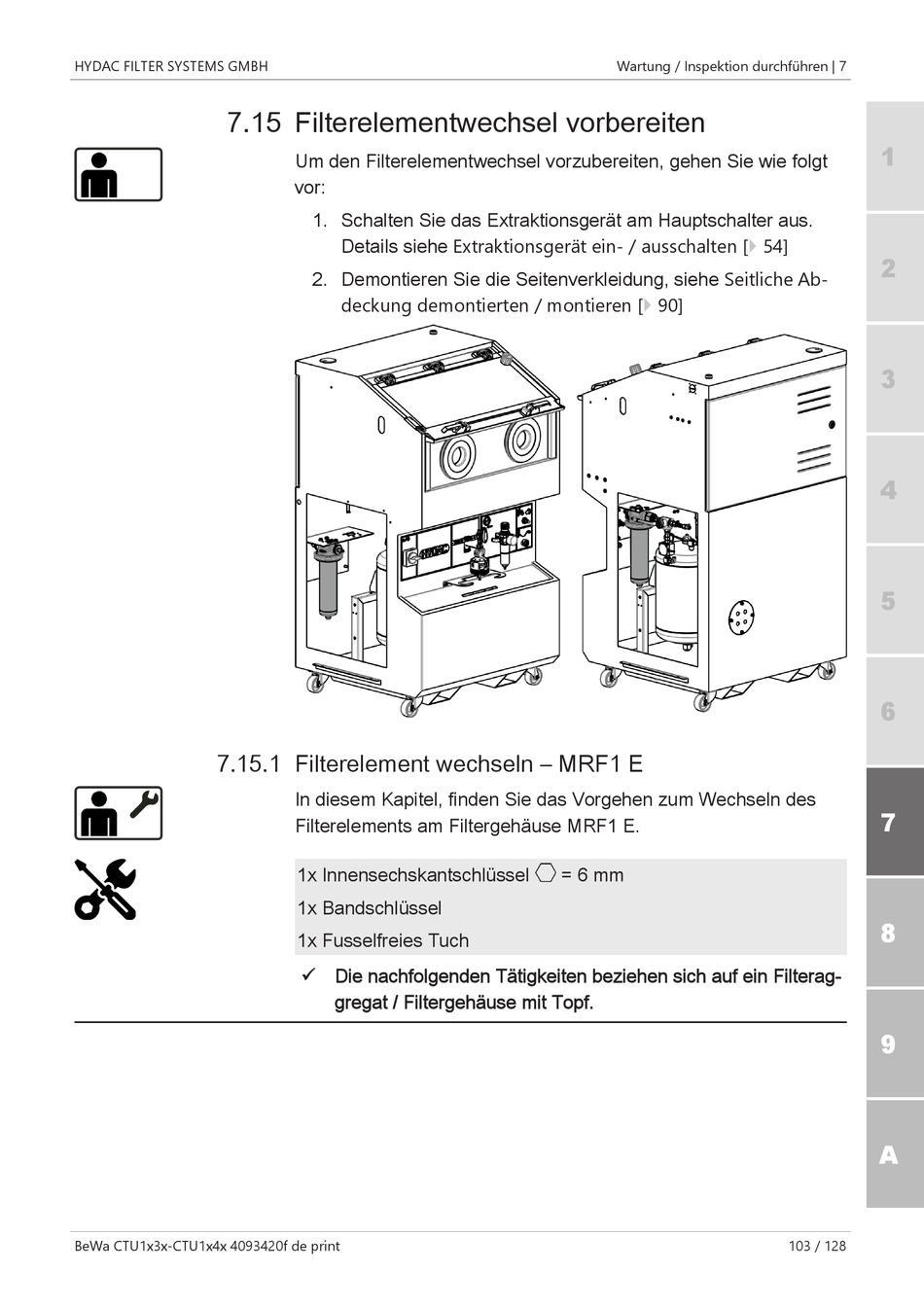

7.15 Filterelementwechsel vorbereiten

7.15.1 Filterelement wechseln – MRF1 E
BeWa CTU1x3x-CTU1x4x 4093420f de print
Um den Filterelementwechsel vorzubereiten, gehen Sie wie folgt
vor:
1. Schalten Sie das Extraktionsgerät am Hauptschalter aus.
Details siehe Extraktionsgerät ein- / ausschalten [} 54]
2. Demontieren Sie die Seitenverkleidung, siehe Seitliche Ab-
deckung demontierten / montieren [} 90]
In diesem Kapitel, finden Sie das Vorgehen zum Wechseln des
Filterelements am Filtergehäuse MRF1 E.
1x Innensechskantschlüssel
1x Bandschlüssel
1x Fusselfreies Tuch
ü Die nachfolgenden Tätigkeiten beziehen sich auf ein Filterag-
gregat / Filtergehäuse mit Topf.
Wartung / Inspektion durchführen | 7
= 6 mm
1
2
3
4
5
6
7
8
9
A
103 / 128
