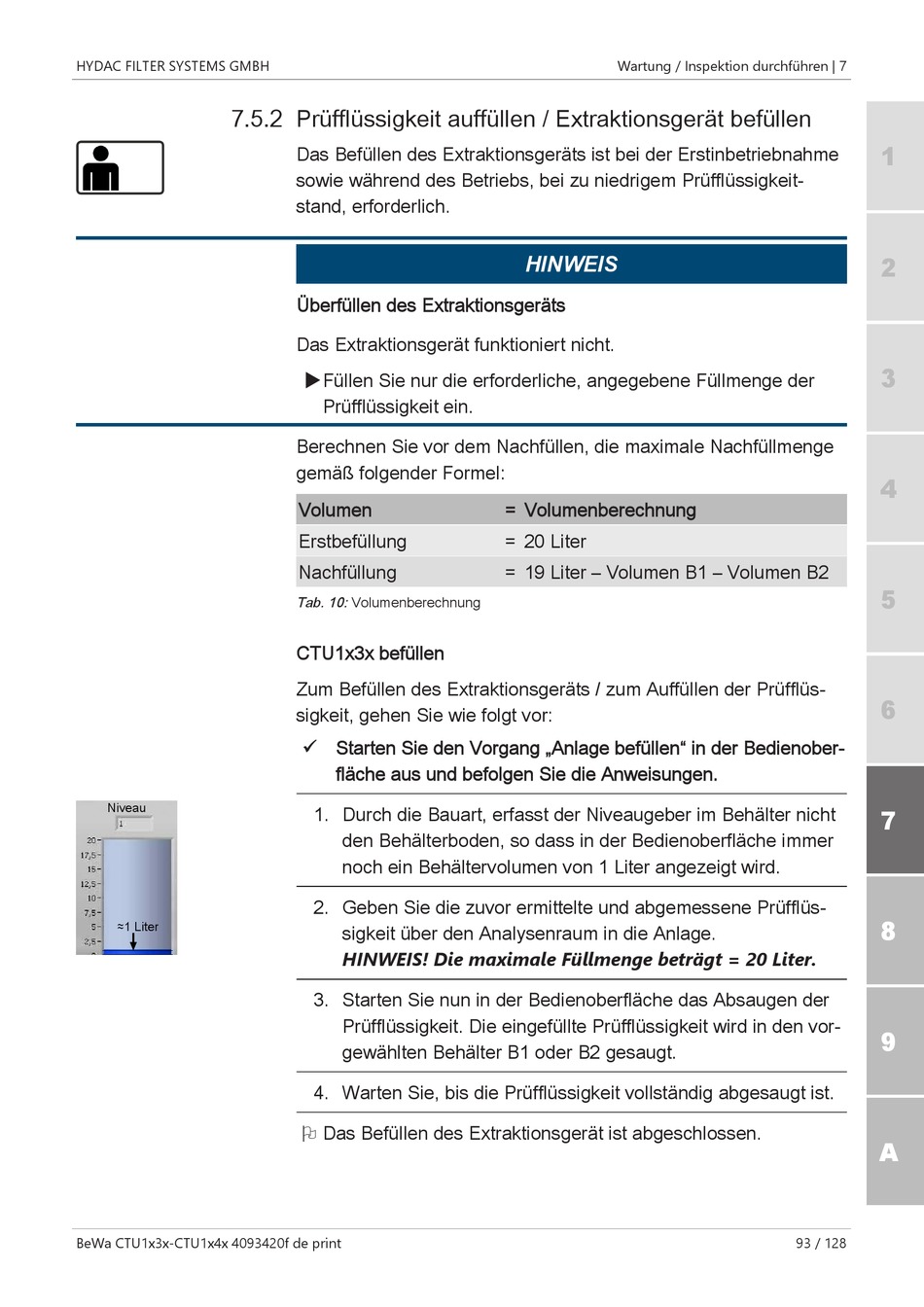

7.5.2 Prüfflüssigkeit auffüllen / Extraktionsgerät befüllen
Niveau
≈1 Liter
BeWa CTU1x3x-CTU1x4x 4093420f de print
Das Befüllen des Extraktionsgeräts ist bei der Erstinbetriebnahme
sowie während des Betriebs, bei zu niedrigem Prüfflüssigkeit-
stand, erforderlich.
Überfüllen des Extraktionsgeräts
Das Extraktionsgerät funktioniert nicht.
uFüllen Sie nur die erforderliche, angegebene Füllmenge der
Prüfflüssigkeit ein.
Berechnen Sie vor dem Nachfüllen, die maximale Nachfüllmenge
gemäß folgender Formel:
Volumen
Erstbefüllung
Nachfüllung
Tab. 10: Volumenberechnung
CTU1x3x befüllen
Zum Befüllen des Extraktionsgeräts / zum Auffüllen der Prüfflüs-
sigkeit, gehen Sie wie folgt vor:
ü Starten Sie den Vorgang „Anlage befüllen" in der Bedienober-
fläche aus und befolgen Sie die Anweisungen.
1. Durch die Bauart, erfasst der Niveaugeber im Behälter nicht
den Behälterboden, so dass in der Bedienoberfläche immer
noch ein Behältervolumen von 1 Liter angezeigt wird.
2. Geben Sie die zuvor ermittelte und abgemessene Prüfflüs-
sigkeit über den Analysenraum in die Anlage.
HINWEIS! Die maximale Füllmenge beträgt = 20 Liter.
3. Starten Sie nun in der Bedienoberfläche das Absaugen der
Prüfflüssigkeit. Die eingefüllte Prüfflüssigkeit wird in den vor-
gewählten Behälter B1 oder B2 gesaugt.
4. Warten Sie, bis die Prüfflüssigkeit vollständig abgesaugt ist.
O Das Befüllen des Extraktionsgerät ist abgeschlossen.
Wartung / Inspektion durchführen | 7
HINWEIS
= Volumenberechnung
= 20 Liter
= 19 Liter – Volumen B1 – Volumen B2
