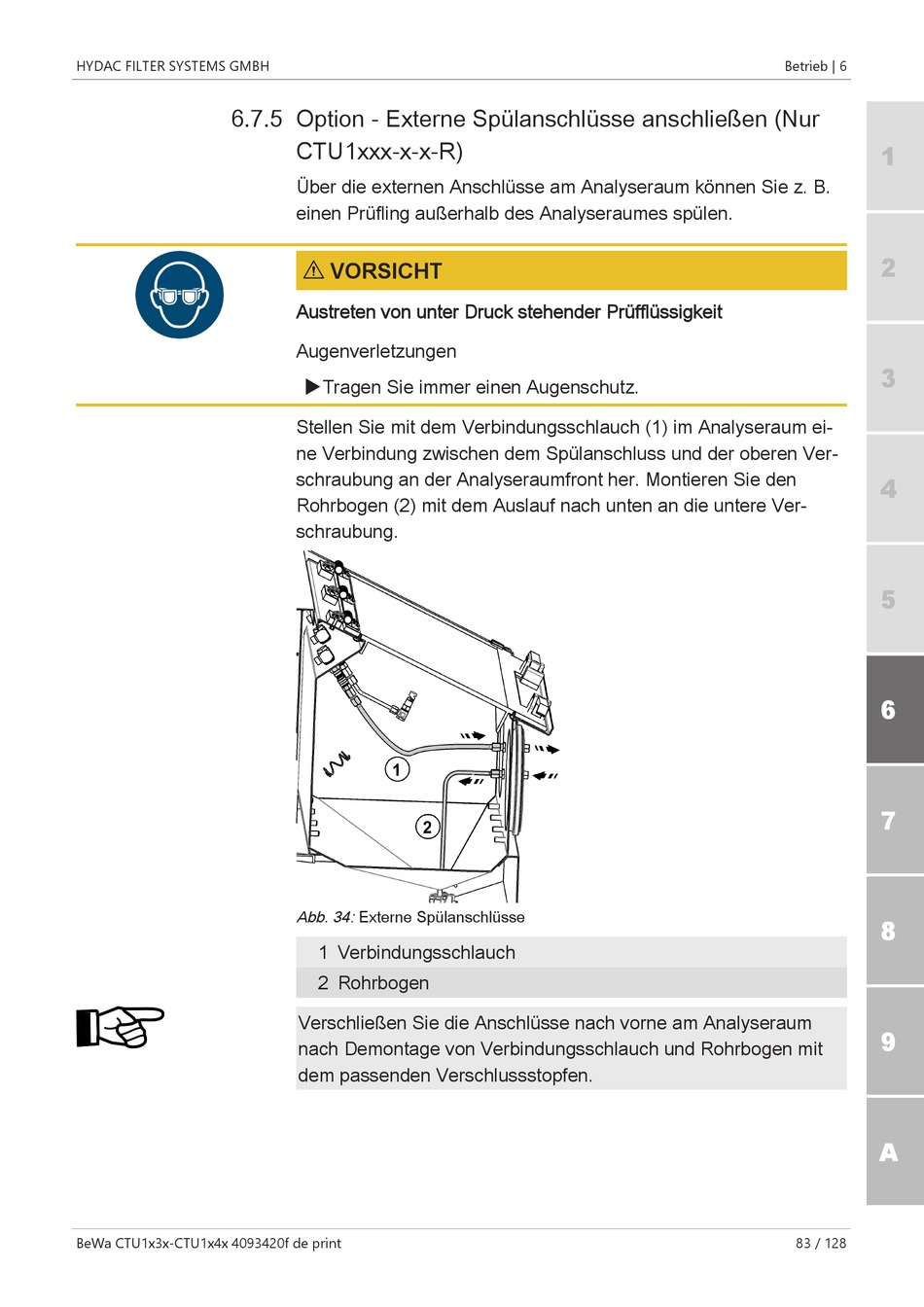

6.7.5 Option - Externe Spülanschlüsse anschließen (Nur
BeWa CTU1x3x-CTU1x4x 4093420f de print
CTU1xxx-x-x-R)
Über die externen Anschlüsse am Analyseraum können Sie z. B.
einen Prüfling außerhalb des Analyseraumes spülen.
VORSICHT
Austreten von unter Druck stehender Prüfflüssigkeit
Augenverletzungen
uTragen Sie immer einen Augenschutz.
Stellen Sie mit dem Verbindungsschlauch (1) im Analyseraum ei-
ne Verbindung zwischen dem Spülanschluss und der oberen Ver-
schraubung an der Analyseraumfront her. Montieren Sie den
Rohrbogen (2) mit dem Auslauf nach unten an die untere Ver-
schraubung.
Abb. 34: Externe Spülanschlüsse
1 Verbindungsschlauch
2 Rohrbogen
Verschließen Sie die Anschlüsse nach vorne am Analyseraum
nach Demontage von Verbindungsschlauch und Rohrbogen mit
dem passenden Verschlussstopfen.
