3.7 Bestandteile / Bedienelemente

BeWa CTU1x3x-CTU1x4x 4093420f de print
Das Extraktionsgerät hat folgende Bedienelemente / Bestandteile:

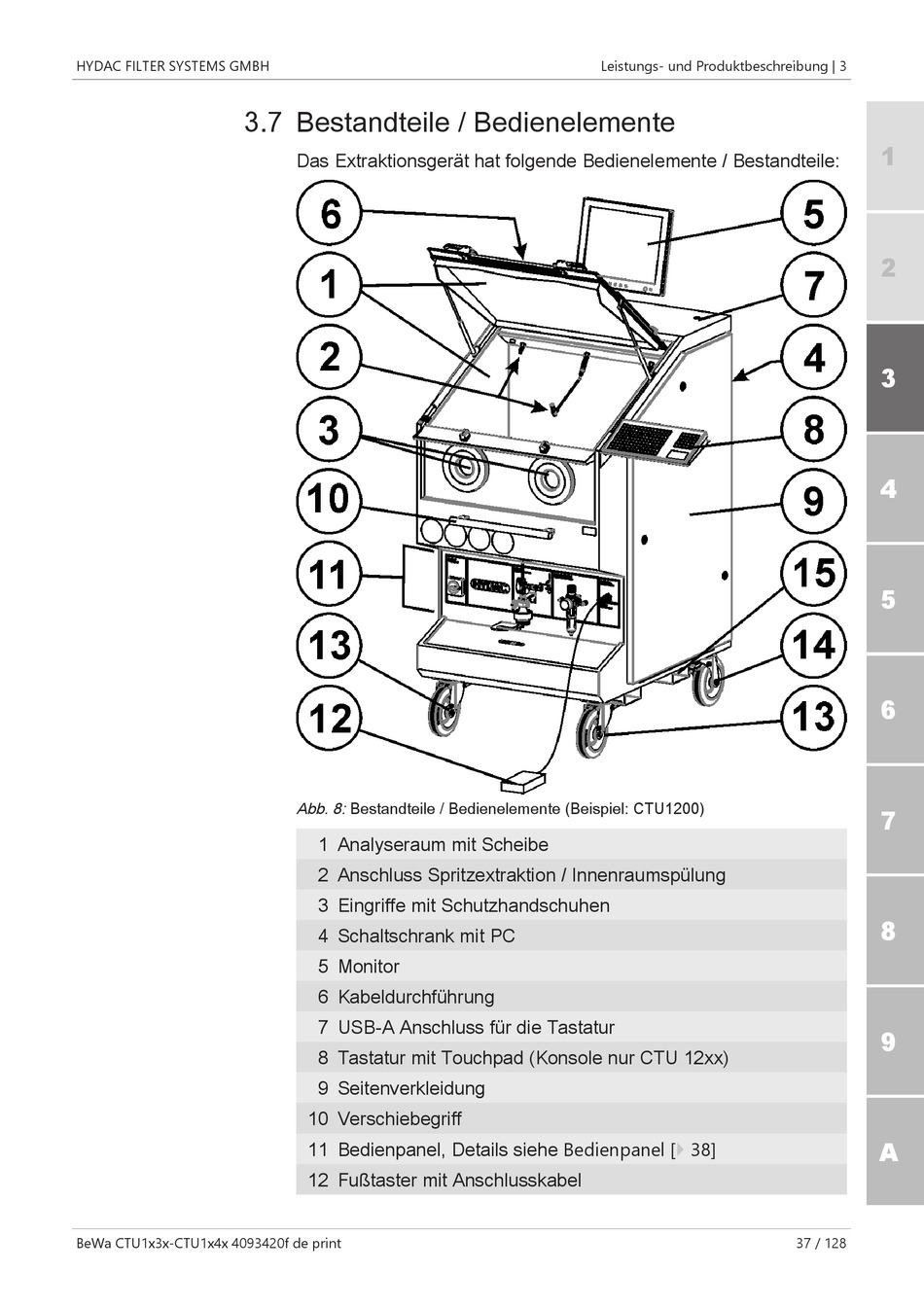

Abb. 8: Bestandteile / Bedienelemente (Beispiel: CTU1200)
1 Analyseraum mit Scheibe
2 Anschluss Spritzextraktion / Innenraumspülung
3 Eingriffe mit Schutzhandschuhen
4 Schaltschrank mit PC
5 Monitor
6 Kabeldurchführung
7 USB-A Anschluss für die Tastatur
8 Tastatur mit Touchpad (Konsole nur CTU 12xx)
9 Seitenverkleidung
10 Verschiebegriff
11 Bedienpanel, Details siehe Bedienpanel [} 38]
12 Fußtaster mit Anschlusskabel
