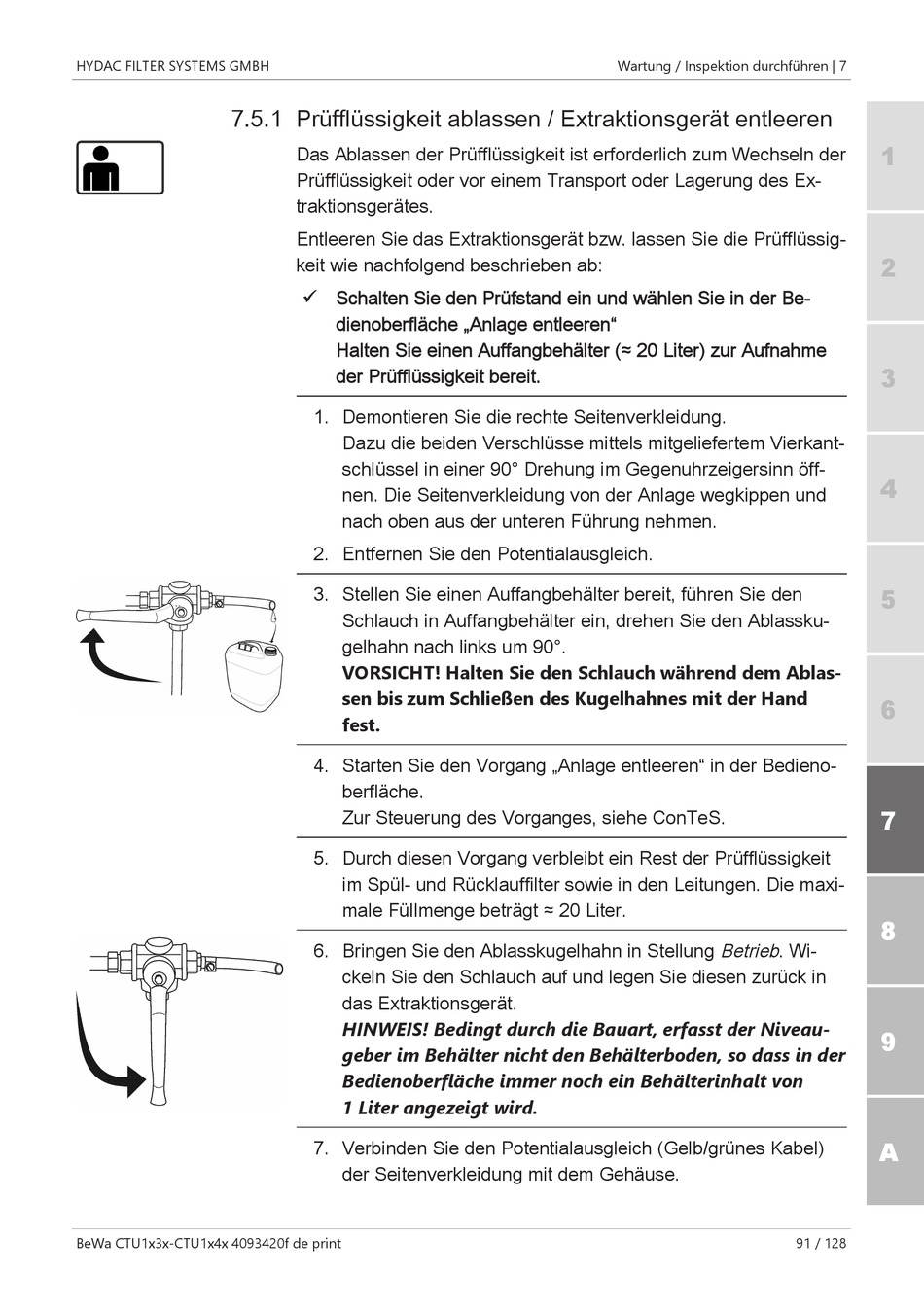

7.5.1 Prüfflüssigkeit ablassen / Extraktionsgerät entleeren
BeWa CTU1x3x-CTU1x4x 4093420f de print
Das Ablassen der Prüfflüssigkeit ist erforderlich zum Wechseln der
Prüfflüssigkeit oder vor einem Transport oder Lagerung des Ex-
traktionsgerätes.
Entleeren Sie das Extraktionsgerät bzw. lassen Sie die Prüfflüssig-
keit wie nachfolgend beschrieben ab:
ü Schalten Sie den Prüfstand ein und wählen Sie in der Be-
dienoberfläche „Anlage entleeren"
Halten Sie einen Auffangbehälter (≈ 20 Liter) zur Aufnahme
der Prüfflüssigkeit bereit.
1. Demontieren Sie die rechte Seitenverkleidung.
Dazu die beiden Verschlüsse mittels mitgeliefertem Vierkant-
schlüssel in einer 90° Drehung im Gegenuhrzeigersinn öff-
nen. Die Seitenverkleidung von der Anlage wegkippen und
nach oben aus der unteren Führung nehmen.
2. Entfernen Sie den Potentialausgleich.
3. Stellen Sie einen Auffangbehälter bereit, führen Sie den
Schlauch in Auffangbehälter ein, drehen Sie den Ablassku-
gelhahn nach links um 90°.
VORSICHT! Halten Sie den Schlauch während dem Ablas-
sen bis zum Schließen des Kugelhahnes mit der Hand
fest.
4. Starten Sie den Vorgang „Anlage entleeren" in der Bedieno-
berfläche.
Zur Steuerung des Vorganges, siehe ConTeS.
5. Durch diesen Vorgang verbleibt ein Rest der Prüfflüssigkeit
im Spül- und Rücklauffilter sowie in den Leitungen. Die maxi-
male Füllmenge beträgt ≈ 20 Liter.
6. Bringen Sie den Ablasskugelhahn in Stellung Betrieb . Wi-
ckeln Sie den Schlauch auf und legen Sie diesen zurück in
das Extraktionsgerät.
HINWEIS! Bedingt durch die Bauart, erfasst der Niveau-
geber im Behälter nicht den Behälterboden, so dass in der
Bedienoberfläche immer noch ein Behälterinhalt von
1 Liter angezeigt wird.
7. Verbinden Sie den Potentialausgleich (Gelb/grünes Kabel)
der Seitenverkleidung mit dem Gehäuse.
