6.7.6 Option - Signalgeber Auffangwanne voll

Der optionale Signalgeber (1) ist elektrisch mit dem Schwimmer-
schalter (2) in der Auffangwanne verbunden. Tritt eine Undichtig-
keit innerhalb des Extraktionsgerätes auf, sammelt sich Prüfflüs-
sigkeit in der Auffangwanne und der Schwimmerschalter schaltet
den Warnkontakt für den optischen / akustischen Signalgeber.
Setzten Sie das Warnsignal wie nachfolgend beschrieben zurück:
1. Schalten Sie das Extraktionsgerät am Hauptschalter aus.
2. Beheben des Sie die Undichtigkeit im Extraktionsgerät.
3. Entleeren Sie die Auffangwanne.
O Das Warnsignal ist zurückgesetzt.
Schalten Sie das Extraktionsgerät am Hauptschalter ein.

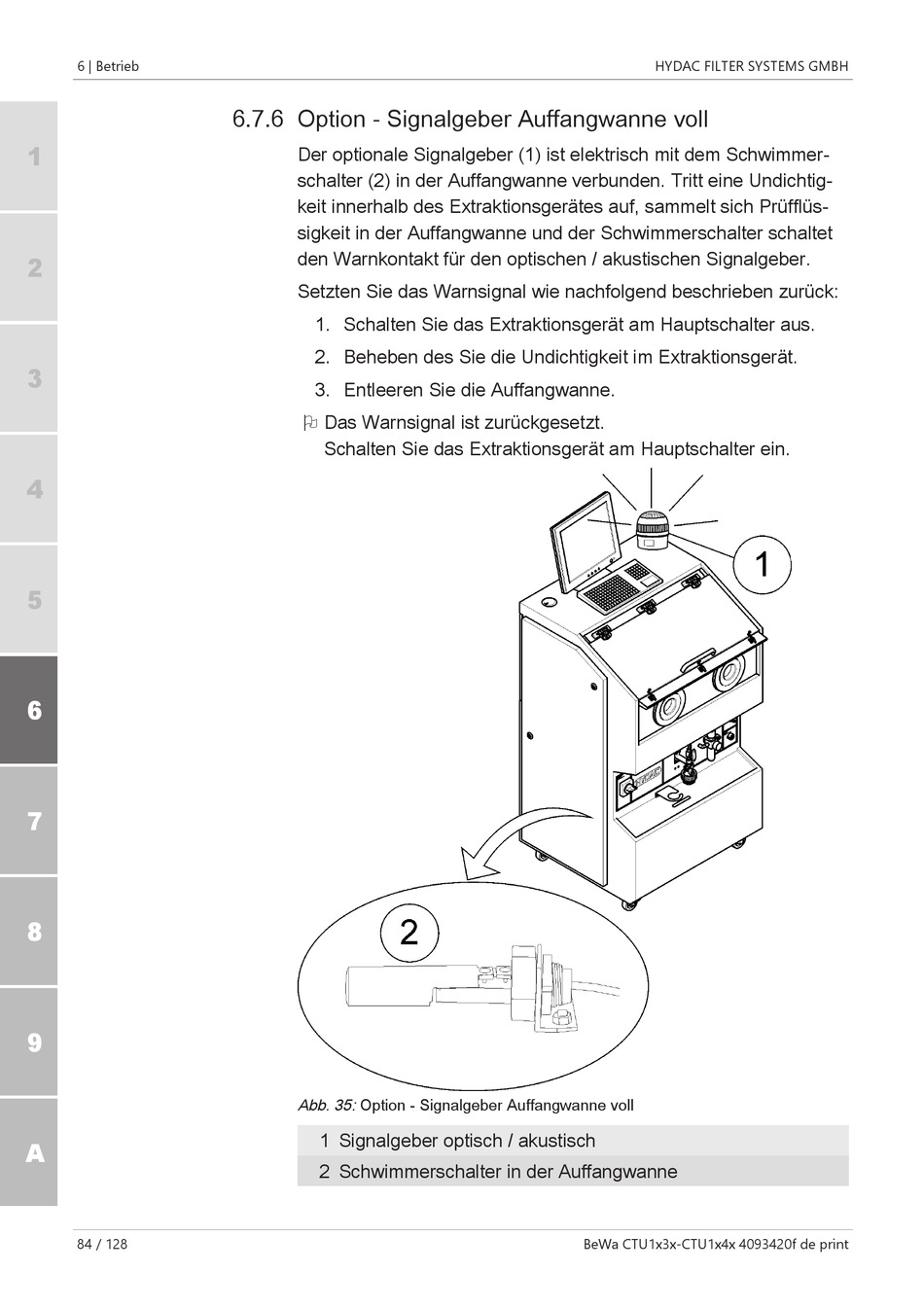

Abb. 35: Option - Signalgeber Auffangwanne voll
1 Signalgeber optisch / akustisch
2 Schwimmerschalter in der Auffangwanne
