HYDAC FILTER SYSTEMS ContaminationTest Unit CTU 1 3 Serie Betriebs- Und Wartungsanleitung Seite 108

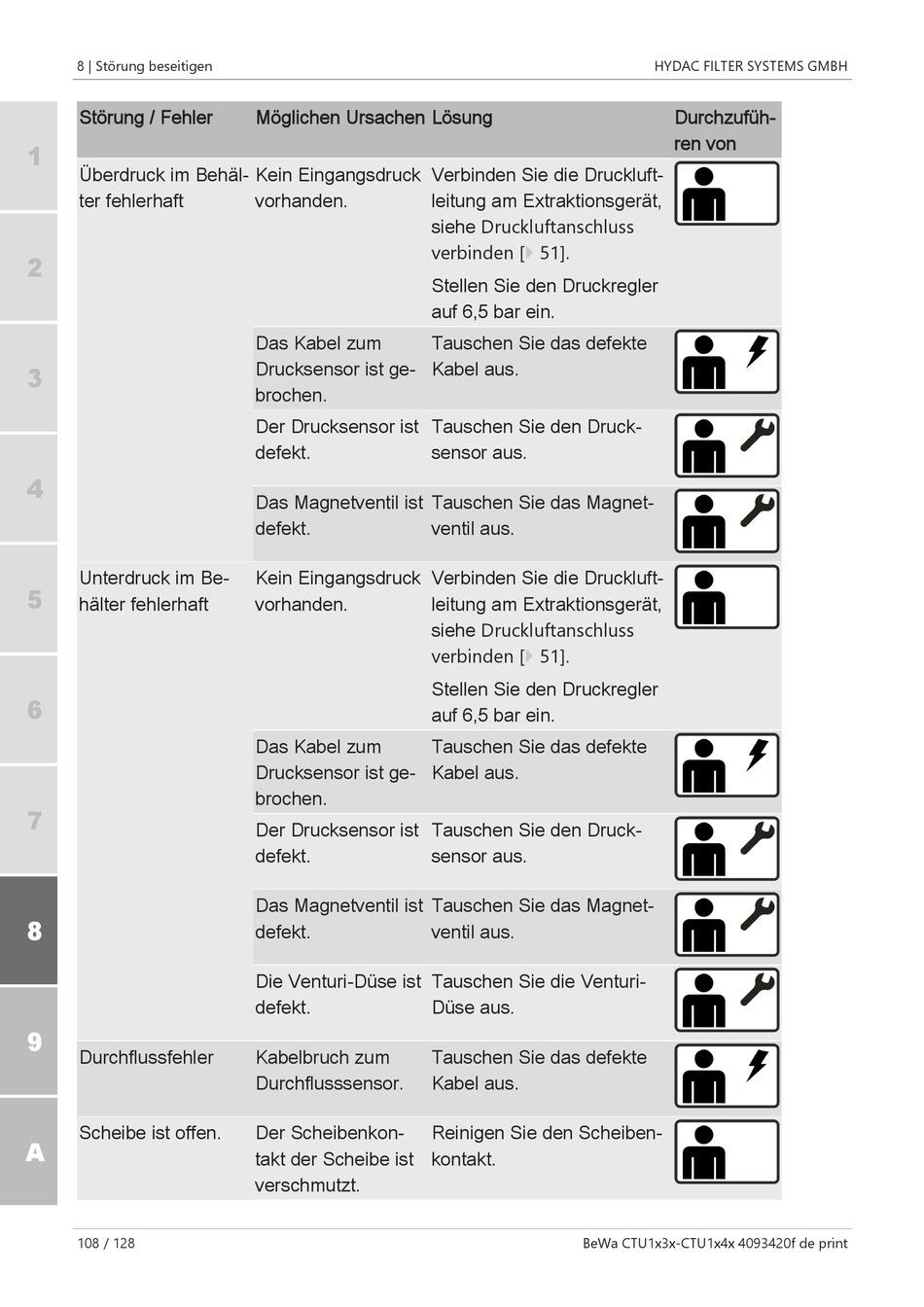

8 | Störung beseitigen
Störung / Fehler
1
Überdruck im Behäl-
ter fehlerhaft
2
3
4
Unterdruck im Be-
5
hälter fehlerhaft
6
7
8
9
Durchflussfehler
Scheibe ist offen.
A
108 / 128
Möglichen Ursachen Lösung
Kein Eingangsdruck
vorhanden.
Das Kabel zum
Drucksensor ist ge-
brochen.
Der Drucksensor ist
defekt.
Das Magnetventil ist
defekt.
Kein Eingangsdruck
vorhanden.
Das Kabel zum
Drucksensor ist ge-
brochen.
Der Drucksensor ist
defekt.
Das Magnetventil ist
defekt.
Die Venturi-Düse ist
defekt.
Kabelbruch zum
Durchflusssensor.
Der Scheibenkon-
takt der Scheibe ist
verschmutzt.
Verbinden Sie die Druckluft-
leitung am Extraktionsgerät,
siehe Druckluftanschluss
verbinden [} 51].
Stellen Sie den Druckregler
auf 6,5 bar ein.
Tauschen Sie das defekte
Kabel aus.
Tauschen Sie den Druck-
sensor aus.
Tauschen Sie das Magnet-
ventil aus.
Verbinden Sie die Druckluft-
leitung am Extraktionsgerät,
siehe Druckluftanschluss
verbinden [} 51].
Stellen Sie den Druckregler
auf 6,5 bar ein.
Tauschen Sie das defekte
Kabel aus.
Tauschen Sie den Druck-
sensor aus.
Tauschen Sie das Magnet-
ventil aus.
Tauschen Sie die Venturi-
Düse aus.
Tauschen Sie das defekte
Kabel aus.
Reinigen Sie den Scheiben-
kontakt.
BeWa CTU1x3x-CTU1x4x 4093420f de print
HYDAC FILTER SYSTEMS GMBH
Durchzufüh-
ren von
