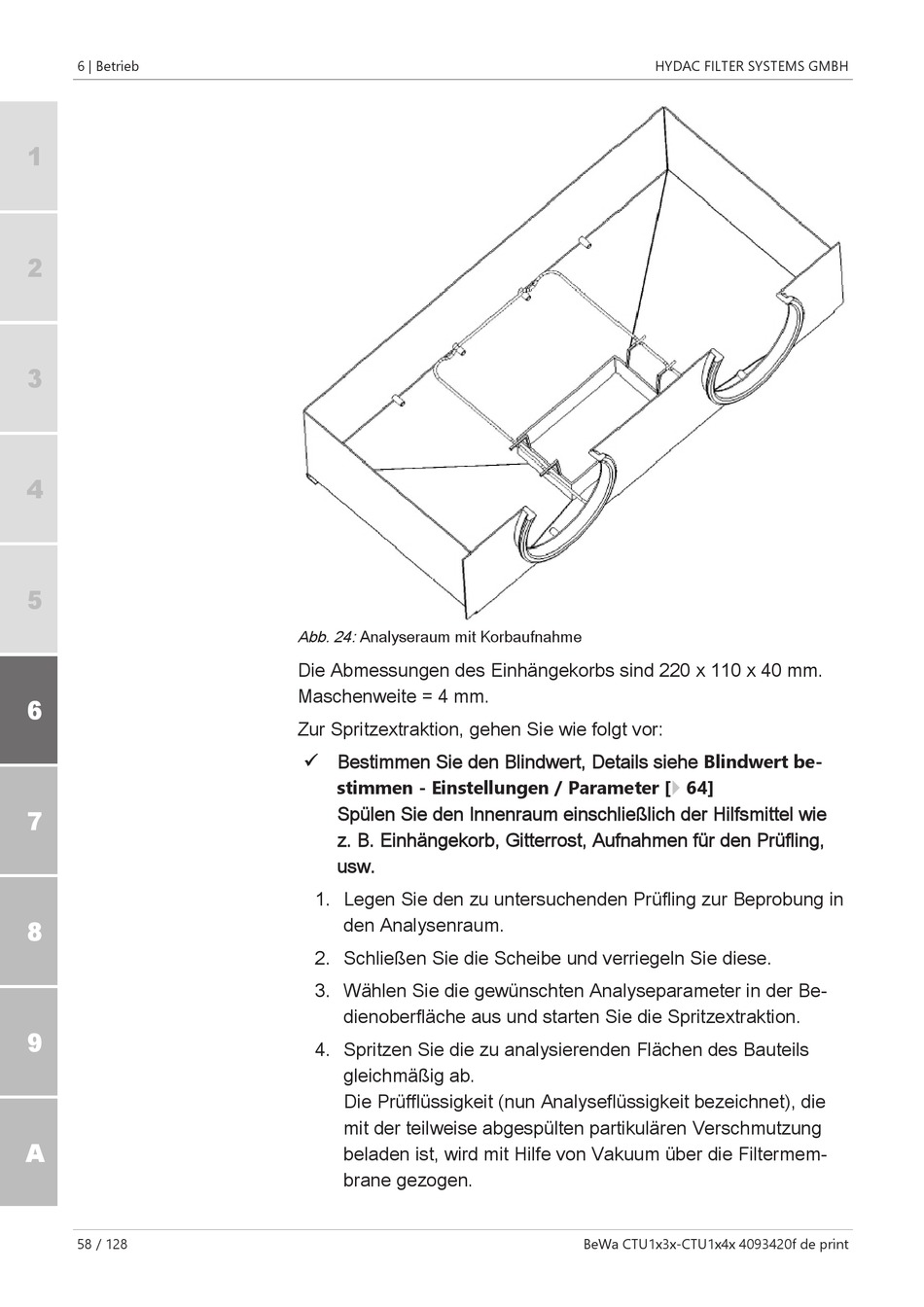

Abb. 24: Analyseraum mit Korbaufnahme
Die Abmessungen des Einhängekorbs sind 220 x 110 x 40 mm.
Maschenweite = 4 mm.
Zur Spritzextraktion, gehen Sie wie folgt vor:
ü Bestimmen Sie den Blindwert, Details siehe Blindwert be-
stimmen - Einstellungen / Parameter [} 64]
Spülen Sie den Innenraum einschließlich der Hilfsmittel wie
z. B. Einhängekorb, Gitterrost, Aufnahmen für den Prüfling,
usw.
1. Legen Sie den zu untersuchenden Prüfling zur Beprobung in
den Analysenraum.
2. Schließen Sie die Scheibe und verriegeln Sie diese.
3. Wählen Sie die gewünschten Analyseparameter in der Be-
dienoberfläche aus und starten Sie die Spritzextraktion.
4. Spritzen Sie die zu analysierenden Flächen des Bauteils
gleichmäßig ab.
Die Prüfflüssigkeit (nun Analyseflüssigkeit bezeichnet), die
mit der teilweise abgespülten partikulären Verschmutzung
beladen ist, wird mit Hilfe von Vakuum über die Filtermem-
brane gezogen.
