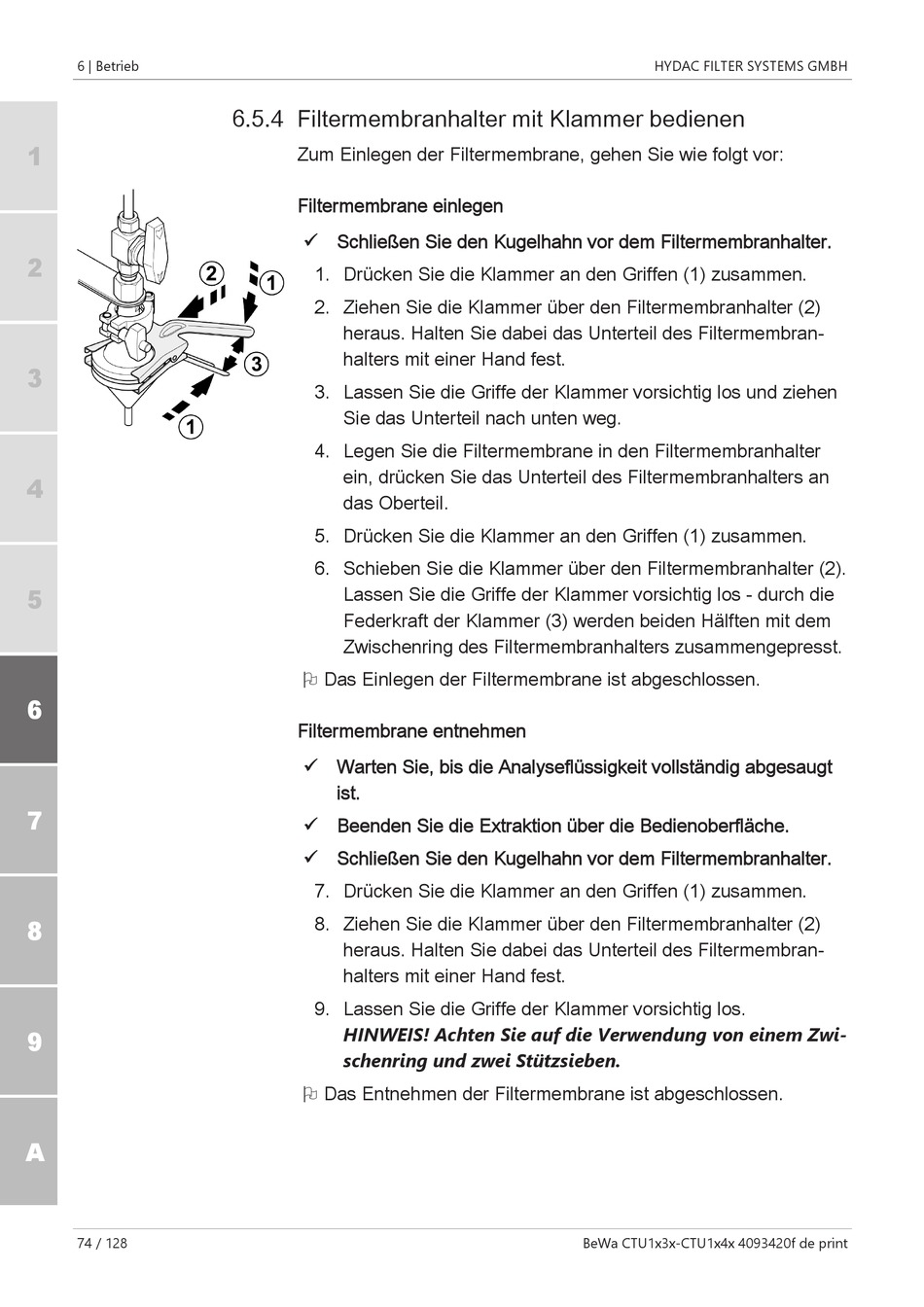

6.5.4 Filtermembranhalter mit Klammer bedienen

Zum Einlegen der Filtermembrane, gehen Sie wie folgt vor:
Filtermembrane einlegen
ü Schließen Sie den Kugelhahn vor dem Filtermembranhalter.
1. Drücken Sie die Klammer an den Griffen (1) zusammen.
2. Ziehen Sie die Klammer über den Filtermembranhalter (2)
heraus. Halten Sie dabei das Unterteil des Filtermembran-
halters mit einer Hand fest.
3. Lassen Sie die Griffe der Klammer vorsichtig los und ziehen
Sie das Unterteil nach unten weg.
4. Legen Sie die Filtermembrane in den Filtermembranhalter
ein, drücken Sie das Unterteil des Filtermembranhalters an
das Oberteil.
5. Drücken Sie die Klammer an den Griffen (1) zusammen.
6. Schieben Sie die Klammer über den Filtermembranhalter (2).
Lassen Sie die Griffe der Klammer vorsichtig los - durch die
Federkraft der Klammer (3) werden beiden Hälften mit dem
Zwischenring des Filtermembranhalters zusammengepresst.
O Das Einlegen der Filtermembrane ist abgeschlossen.
Filtermembrane entnehmen
ü Warten Sie, bis die Analyseflüssigkeit vollständig abgesaugt
ist.
ü Beenden Sie die Extraktion über die Bedienoberfläche.
ü Schließen Sie den Kugelhahn vor dem Filtermembranhalter.
7. Drücken Sie die Klammer an den Griffen (1) zusammen.
8. Ziehen Sie die Klammer über den Filtermembranhalter (2)
heraus. Halten Sie dabei das Unterteil des Filtermembran-
halters mit einer Hand fest.
9. Lassen Sie die Griffe der Klammer vorsichtig los.
HINWEIS! Achten Sie auf die Verwendung von einem Zwi-
schenring und zwei Stützsieben.
O Das Entnehmen der Filtermembrane ist abgeschlossen.
