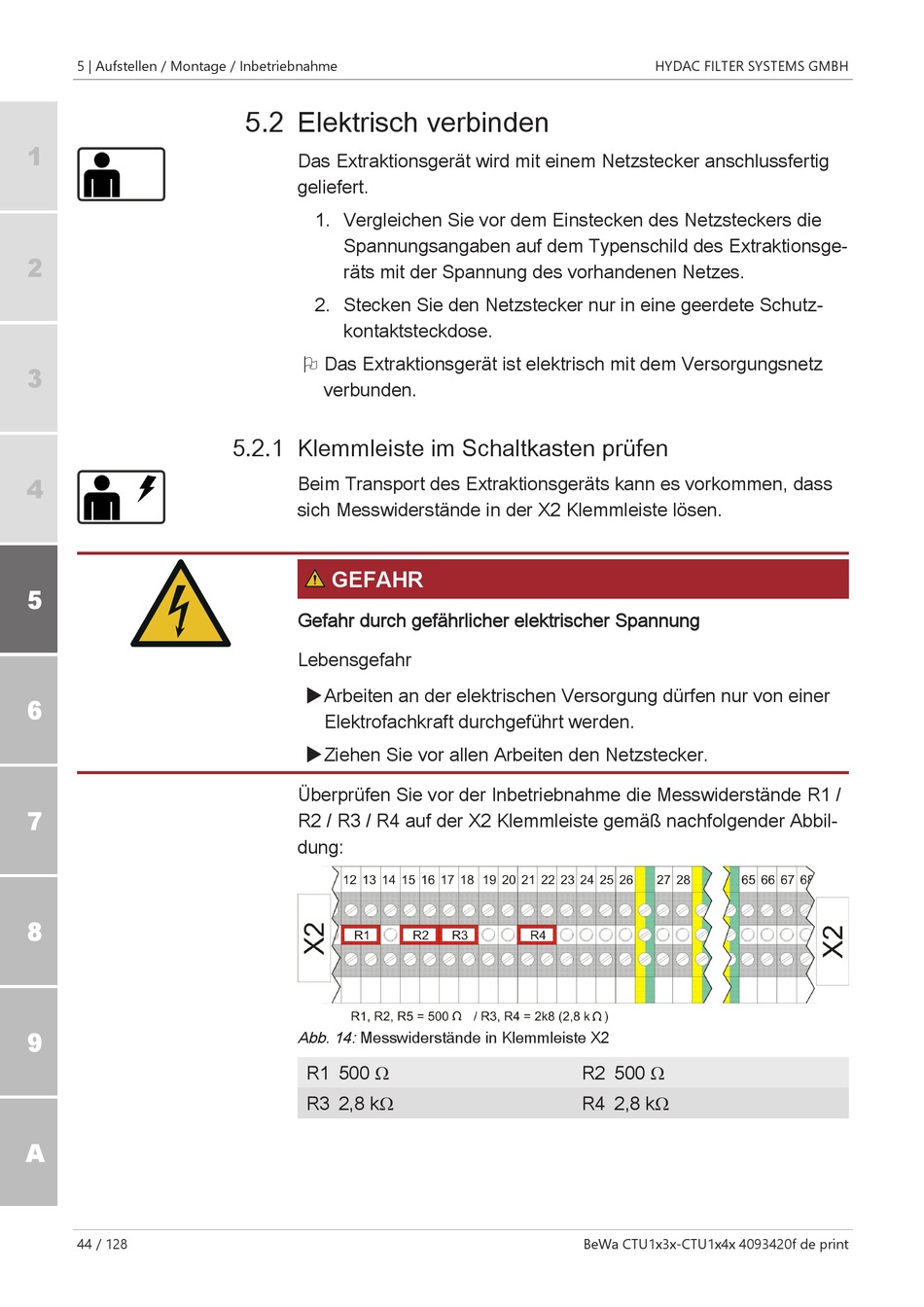

5.2 Elektrisch verbinden

Das Extraktionsgerät wird mit einem Netzstecker anschlussfertig
geliefert.
1. Vergleichen Sie vor dem Einstecken des Netzsteckers die
Spannungsangaben auf dem Typenschild des Extraktionsge-
räts mit der Spannung des vorhandenen Netzes.
2. Stecken Sie den Netzstecker nur in eine geerdete Schutz-
kontaktsteckdose.
O Das Extraktionsgerät ist elektrisch mit dem Versorgungsnetz
verbunden.
5.2.1 Klemmleiste im Schaltkasten prüfen
Beim Transport des Extraktionsgeräts kann es vorkommen, dass
sich Messwiderstände in der X2 Klemmleiste lösen.
GEFAHR
Gefahr durch gefährlicher elektrischer Spannung
Lebensgefahr
uArbeiten an der elektrischen Versorgung dürfen nur von einer
Elektrofachkraft durchgeführt werden.
uZiehen Sie vor allen Arbeiten den Netzstecker.
Überprüfen Sie vor der Inbetriebnahme die Messwiderstände R1 /
R2 / R3 / R4 auf der X2 Klemmleiste gemäß nachfolgender Abbil-
dung:
Abb. 14: Messwiderstände in Klemmleiste X2
R1 500 Ω
R3 2,8 kΩ
HYDAC FILTER SYSTEMS GMBH
R2 500 Ω
R4 2,8 kΩ
