6 | Betrieb
1
2
3
4
5
6
7
8
9
A
62 / 128
2 Temperaturfühler
Ultraschallextraktion ohne geeignete Vorrichtung
Der Analyseraum wird beschädigt
uFüllen Sie ausreichend Prüfflüssigkeit in den Analyseraum.
uGeben Sie den Prüfling nur mit einer geeigneten Vorrichtung in
den Analyseraum.
uVerwenden Sie einen Einhängekorb. Beachten Sie das zulässi-
ge Gewicht des Prüflings von ≤ 0,5 kg.
Ersetzen Sie zur Ultraschallprüfung das Gitter im Analyseraum
durch eine entsprechende Vorrichtung z. B. einen frei hängenden
Korb.
Hängen Sie den Korbhalterahmen (a) mit dem Korb (b) in die ent-
sprechenden Auflagebolzen im Analyseraum ein.

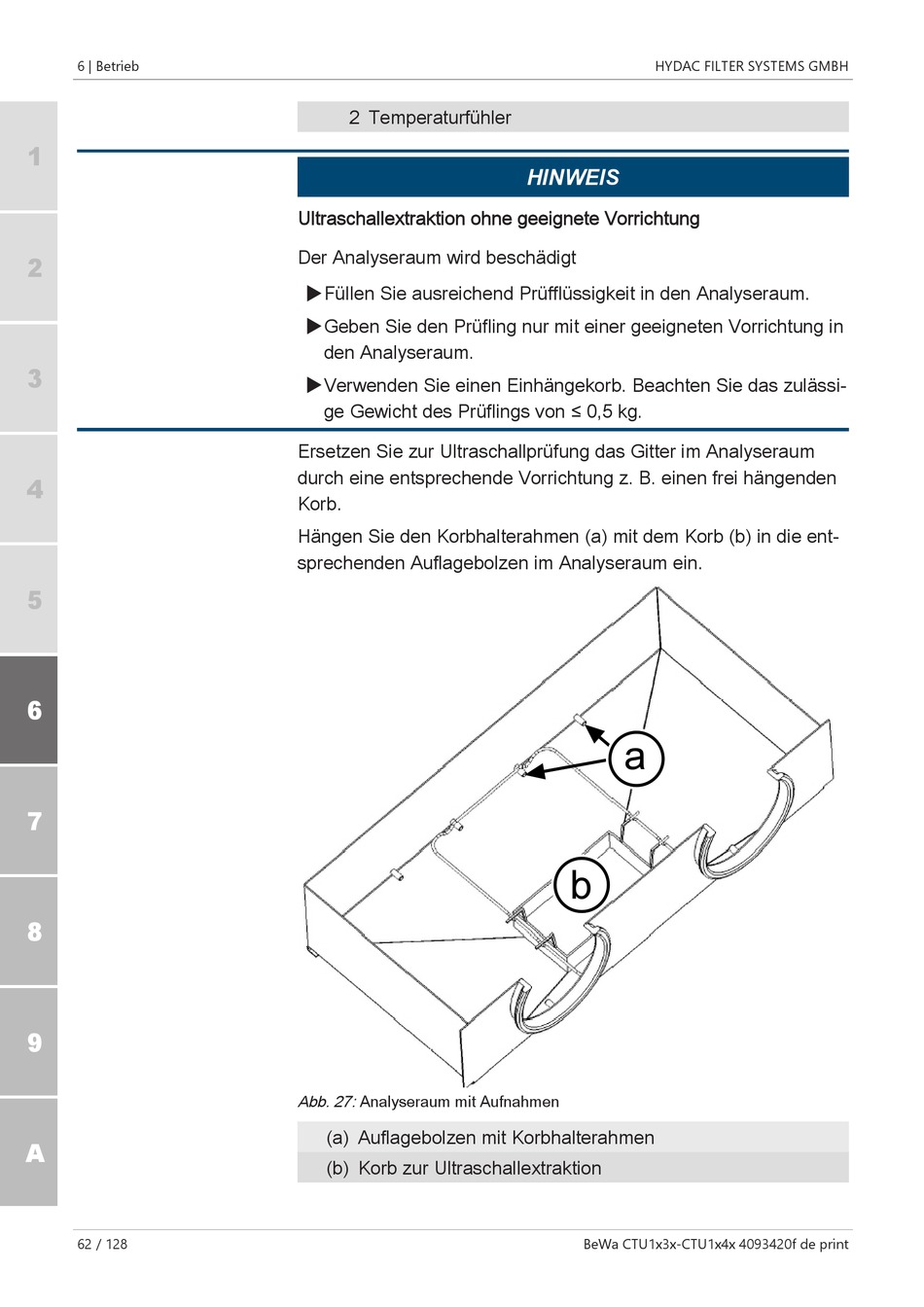

Abb. 27: Analyseraum mit Aufnahmen
(a) Auflagebolzen mit Korbhalterahmen
(b) Korb zur Ultraschallextraktion
HYDAC FILTER SYSTEMS GMBH
HINWEIS
a
b
BeWa CTU1x3x-CTU1x4x 4093420f de print
