6 | Betrieb
1
2
3
4
5
6
7
8
9
A
72 / 128

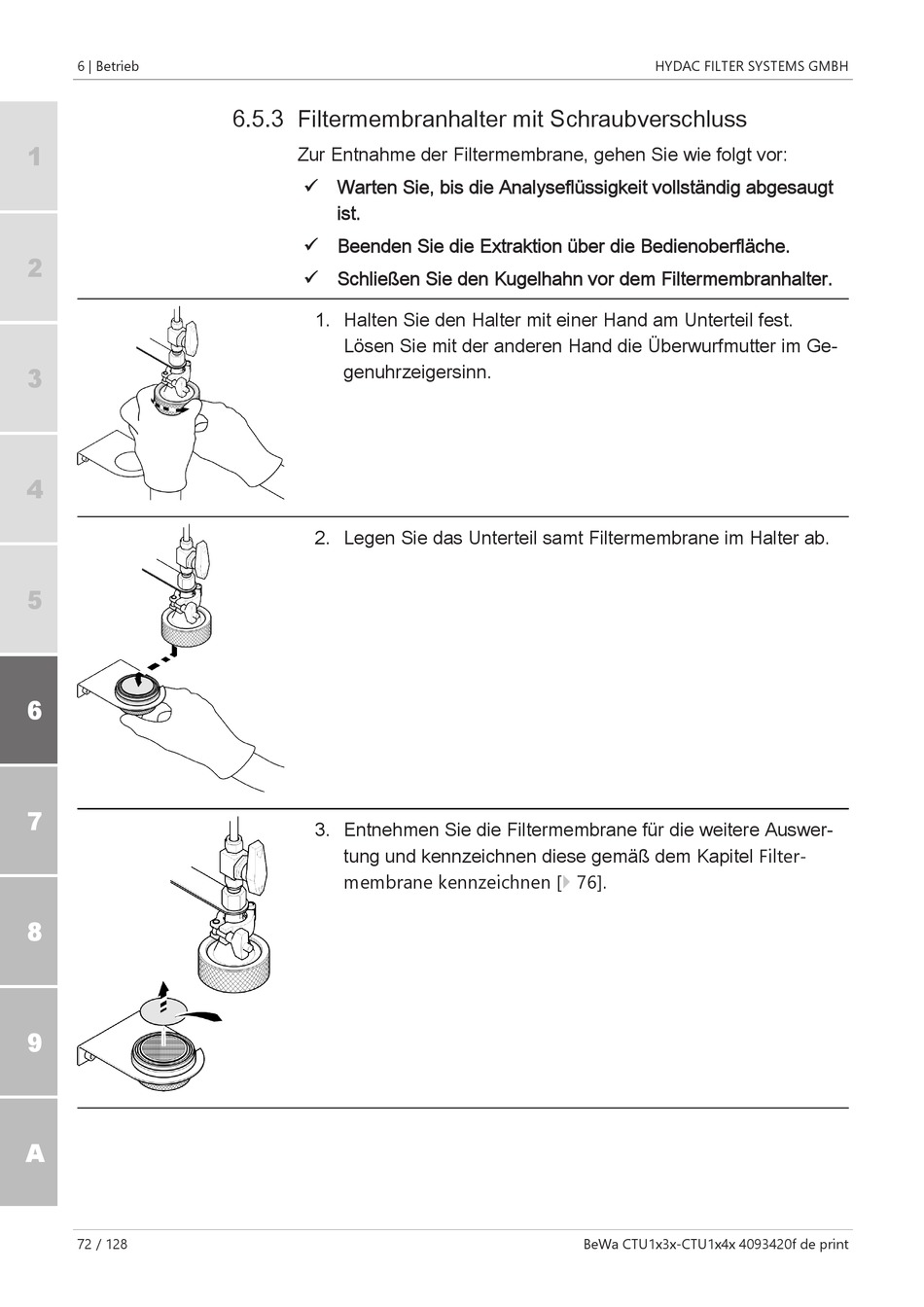

6.5.3 Filtermembranhalter mit Schraubverschluss

Zur Entnahme der Filtermembrane, gehen Sie wie folgt vor:
ü Warten Sie, bis die Analyseflüssigkeit vollständig abgesaugt
ist.
ü Beenden Sie die Extraktion über die Bedienoberfläche.
ü Schließen Sie den Kugelhahn vor dem Filtermembranhalter.
1. Halten Sie den Halter mit einer Hand am Unterteil fest.
Lösen Sie mit der anderen Hand die Überwurfmutter im Ge-
genuhrzeigersinn.
2. Legen Sie das Unterteil samt Filtermembrane im Halter ab.
3. Entnehmen Sie die Filtermembrane für die weitere Auswer-
tung und kennzeichnen diese gemäß dem Kapitel Filter-
membrane kennzeichnen [} 76].
HYDAC FILTER SYSTEMS GMBH
BeWa CTU1x3x-CTU1x4x 4093420f de print
