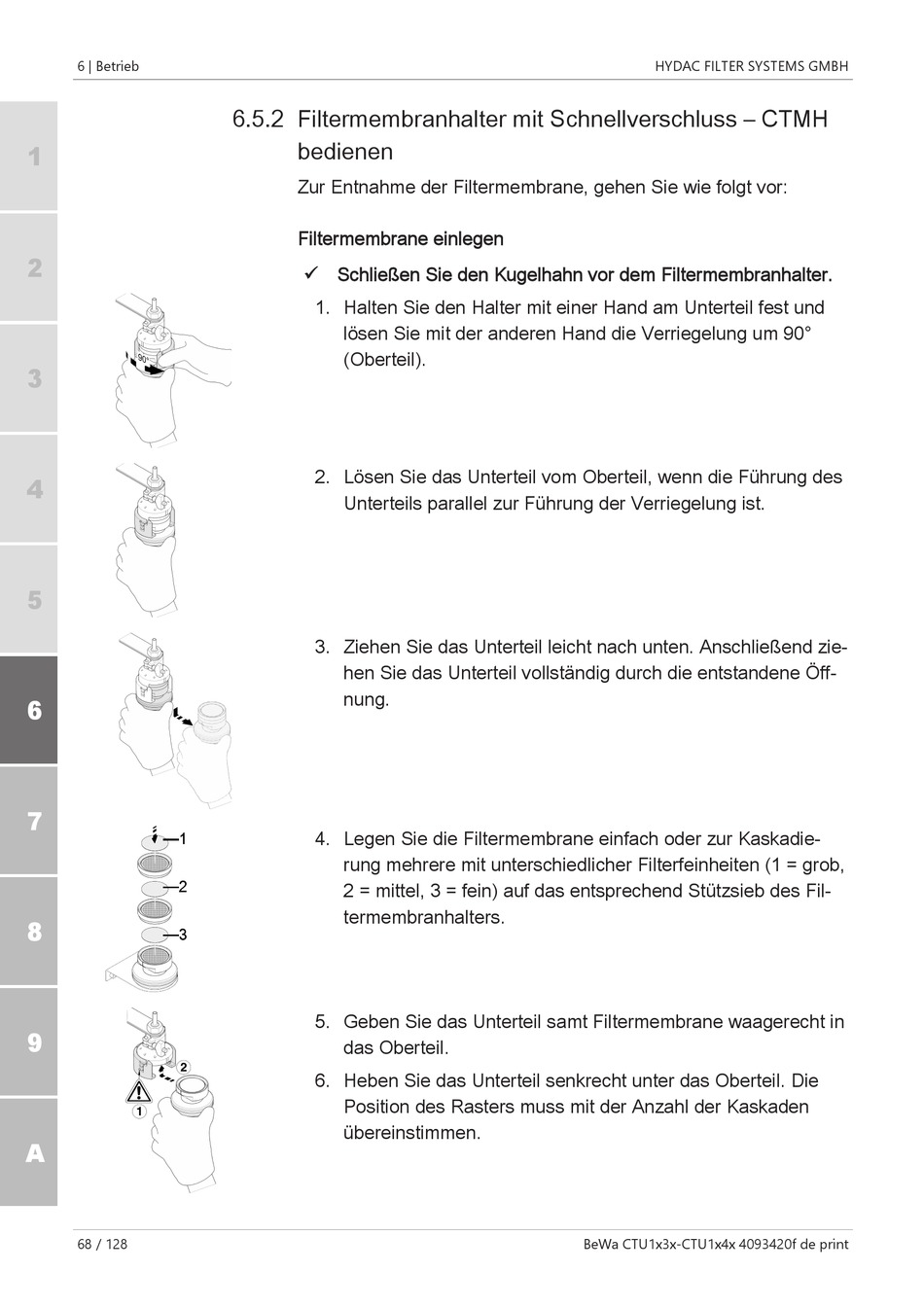

6.5.2 Filtermembranhalter mit Schnellverschluss – CTMH
bedienen
Zur Entnahme der Filtermembrane, gehen Sie wie folgt vor:
Filtermembrane einlegen
ü Schließen Sie den Kugelhahn vor dem Filtermembranhalter.
1. Halten Sie den Halter mit einer Hand am Unterteil fest und
lösen Sie mit der anderen Hand die Verriegelung um 90°
(Oberteil).
2. Lösen Sie das Unterteil vom Oberteil, wenn die Führung des
Unterteils parallel zur Führung der Verriegelung ist.
3. Ziehen Sie das Unterteil leicht nach unten. Anschließend zie-
hen Sie das Unterteil vollständig durch die entstandene Öff-
nung.
4. Legen Sie die Filtermembrane einfach oder zur Kaskadie-
rung mehrere mit unterschiedlicher Filterfeinheiten (1 = grob,
2 = mittel, 3 = fein) auf das entsprechend Stützsieb des Fil-
termembranhalters.
5. Geben Sie das Unterteil samt Filtermembrane waagerecht in
das Oberteil.
6. Heben Sie das Unterteil senkrecht unter das Oberteil. Die
Position des Rasters muss mit der Anzahl der Kaskaden
übereinstimmen.
