3 | Leistungs- und Produktbeschreibung
1
2
3
4
5
6
7
8
9
A
38 / 128
13 Lenkrollen mit Bremse
14 Lenkrollen mit Bremse
15 Staplerlaschen zum Transport (nur CTU 12xx)

3.7.1 Bedienpanel

Das Bedienpanel hat folgende Bedienelemente.

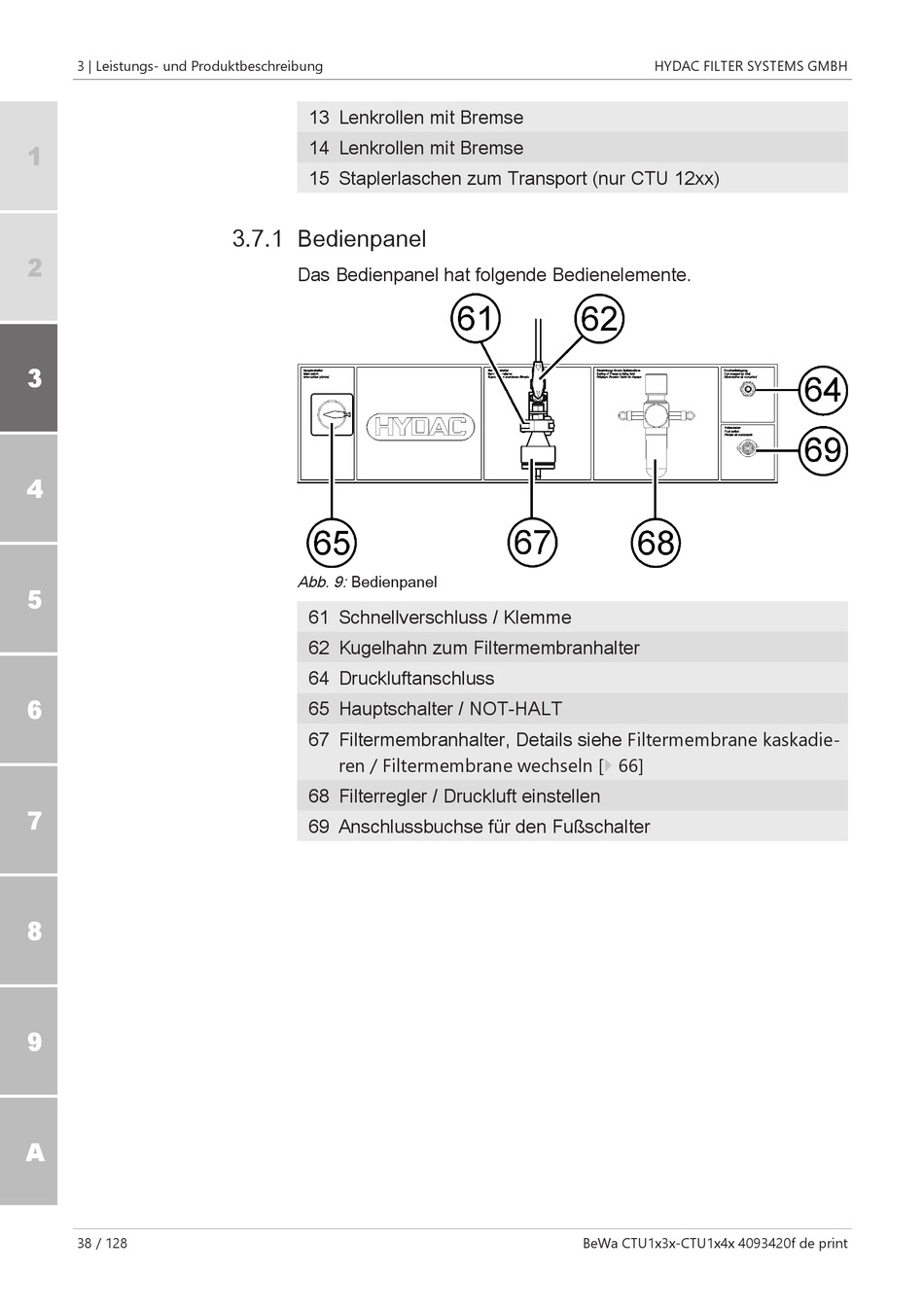

Abb. 9: Bedienpanel
61 Schnellverschluss / Klemme
62 Kugelhahn zum Filtermembranhalter
64 Druckluftanschluss
65 Hauptschalter / NOT-HALT
67 Filtermembranhalter, Details siehe Filtermembrane kaskadie-
ren / Filtermembrane wechseln [} 66]
68 Filterregler / Druckluft einstellen
69 Anschlussbuchse für den Fußschalter
HYDAC FILTER SYSTEMS GMBH
BeWa CTU1x3x-CTU1x4x 4093420f de print
