5.4 Druckluftanschluss verbinden

5.5 Fußtaster verbinden
BeWa CTU1x3x-CTU1x4x 4093420f de print
Das Extraktionsgerät benötigt einen Druckluftanschluss für den
Betrieb. Die Anforderungen zur Druckluft, siehe Technische Daten
[} 31].
1. Verbinden Sie Schnellverschlusskupplung der Druckluftver-
sorgung mit dem Standard Anschlussnippel der Niederdruck-
serie DN 7,2 am Extraktionsgerät.
2. Öffnen Sie eventuell vorhandene Absperrarmaturen in der
Zuleitung.
3. Prüfen Sie den Zustand und Einstellung der Wartungseinheit
in der Zuleitung.
O Der Druckanschluss ist angeschlossen.
Über den Fußtaster wird, je nach Einstellung, die Spritzextraktion
gesteuert. Die Steckdose für den Fußtaster befindet sich rechts
unten auf der Bedienkonsole. Stecken Sie den Stecker in die
Buchse und sichern den Stecker durch festziehen des Adapters.

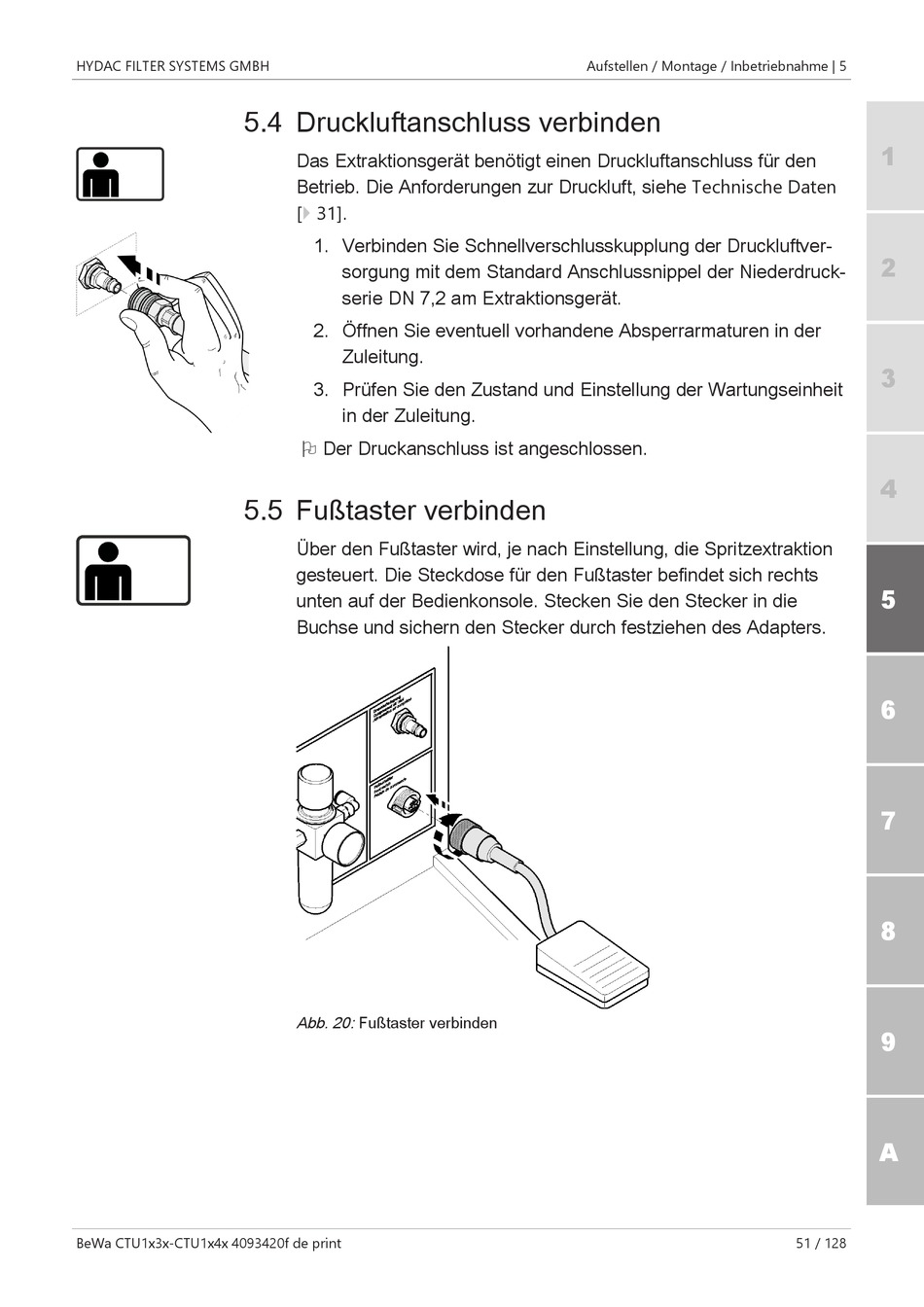

Abb. 20: Fußtaster verbinden
