Reparatur

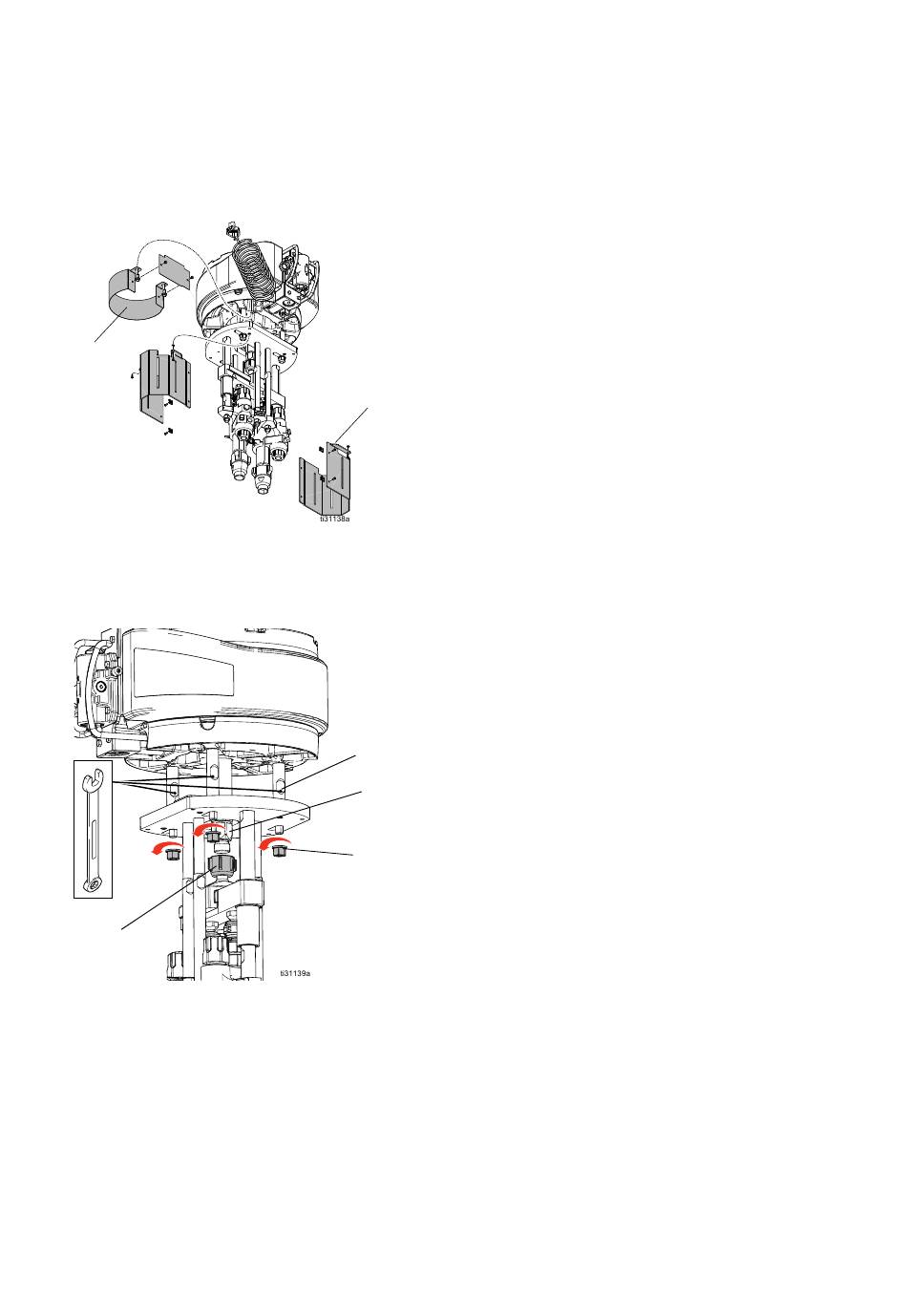

Motor entfernen
1. Die Schritte in den Abschnitten Teil und Abschalten
auf Seite 39 ausführen.
2. Luftleitung vom Luftmotor trennen.
3. Stangenabdeckung des Luftmotors (921) des
Pumpenschutzabdeckungen (922) entfernen.
921
4. Einen Schraubenschlüssel an die flachen Seiten der
Zugstange (902) ansetzen und diese so festhalten,
dass sie sich nicht drehen kann. Die Muttern (908)
von den Verbindungsstangen abschrauben.
909
5. Einen Schraubenschlüssel an den Sechskant-
flanschschrauben der Motorwelle (MS) ansetzen.
Kupplungsmutter (909) lösen.
6. Mithilfe einer Winde den Luftmotor am Hebering
entfernen.
7. Zu Wartung oder Reparatur des Luftmotors siehe
Handbuch des Luftmotors.
46
8. Die Schritte in entgegen gesetzter Reihenfolge
durchführen, um den Luftmotor wieder einzubauen.
HINWEIS: Luftmotor entsprechend des gewünschten
Mischverhältnisses positionieren. Anleitung, siehe
Motorposition auf Seite 22. Die Muttern (908) mit
129-142 N•m (95-105 ft-lb) anziehen. Die Halsmutter
(909) mit 230-250 ft-lb (312-339 N•m) anziehen.
Luftregler
Siehe A
BB
Luftreglereinheit ersetzen
1. Luft-Hauptabsperrventil an der Luftzufuhrleitung und
am System schließen. Druckentlastung der
922
Luftleitung durchführen.
2. Luftmotor-Luftleitungen und Systemluftleitung trennen.
3. Schrauben (50) entfernen. Untere Luftfiltereinheit
vom Fahrgestell entfernen.
4. Obere Luftreglereinheit vom Luftmotor lösen.
5. Die Schritte in entgegengesetzter Reihenfolge
durchführen, um die neue Luftreglergruppe wieder
einzubauen.
Austausch des Luftfilterelements
1. Luft-Hauptabsperrventil an der Luftzufuhrleitung und
am System schließen. Druckentlastung der
Luftleitung durchführen.
902
2. Filtergehäuse (210) losschrauben.
MS
3. Altes Filterelement (210a) herausnehmen und durch
neues ersetzen. Siehe Zubehör und Sätze, Seite 71.
908
Austausch des System-Luftreglers
1. Luft-Hauptabsperrventil an der Luftzufuhrleitung und
am System schließen.
2. Luftmotor-Luftleitungen und Systemluftleitung trennen.
3. Die Reglergruppe (702) ausbauen und durch eine
neue ersetzen. Siehe Luftregler 26C431 auf
Seite 69.
4. Für den Einbau, die Schritte in umgekehrter
Reihenfolge durchführen.
. 2 auf Seite 47.
3A5284R
