Einrichtung
Strom Strom anschließen Strom anschließen anschließen
Die Verkabelung darf ausschließlich von
einem ausgebildeten Elektriker ausgeführt
werden und muss sämtliche Vorschriften und
Bestimmungen des Landes erfüllen.
1. Den Hauptschalter (MP) auf AUS stellen.
2. Die Tür des Elektrogehäuses öffnen.
HINWEIS: Innen an der Schaltkastentür HINWEIS: HINWEIS:
befinden sich Terminal-Jumper.

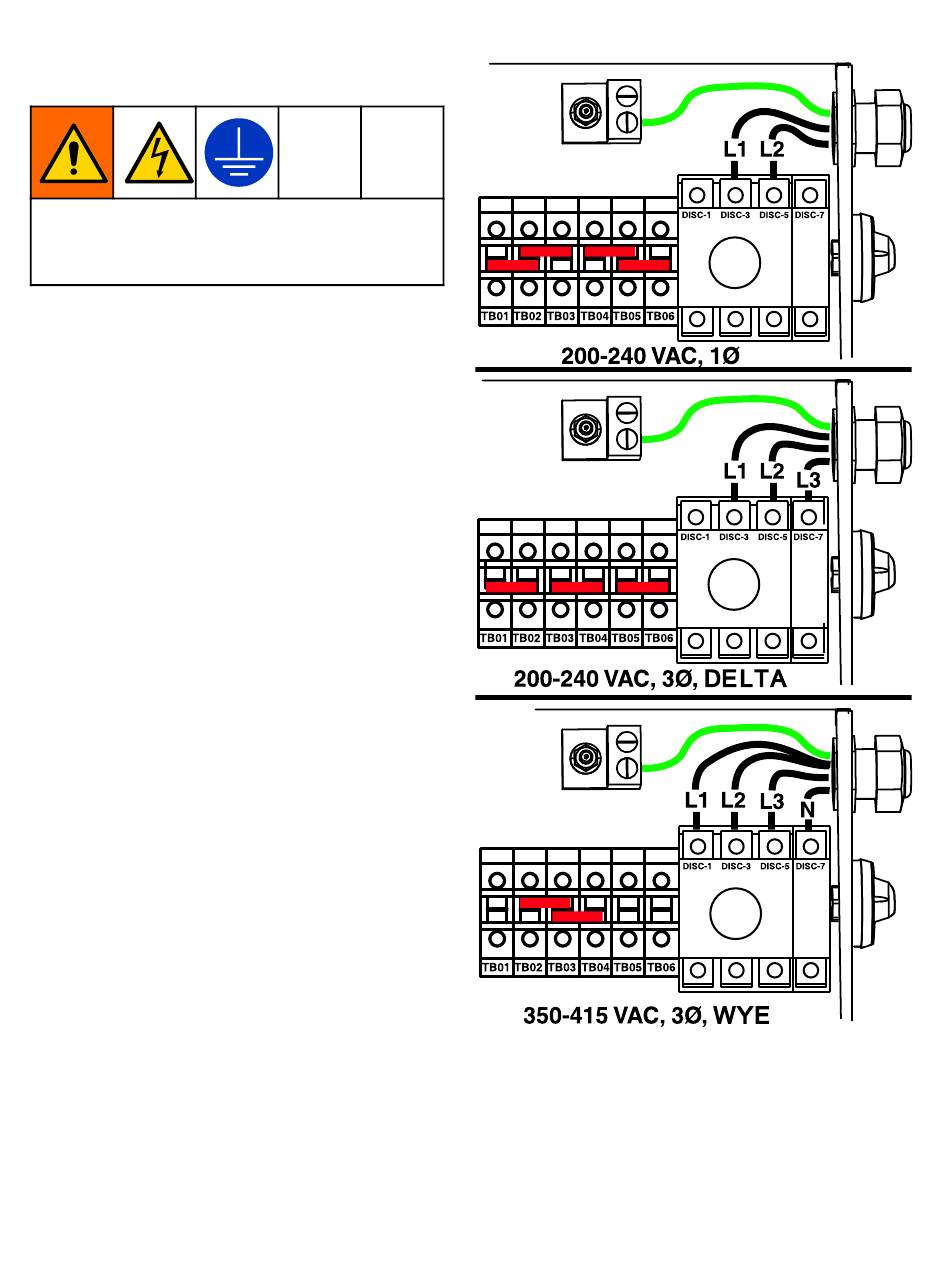

3. Die mitgelieferten Terminal-Jumper an den
jeweils für die verwendete Stromquelle
nachfolgend gezeigten Positionen
installieren.
HINWEIS: Vergewissern Sie sich, dass die
HINWEIS: HINWEIS:
Terminal-Jumper vollständig eingesteckt
sind und bündig anliegen.
4. Das Netzkabel durch die Zugentlastung (EC)
im Schaltkasten führen.
5. Die eingehenden Stromkabel und das
Erdungskabel wie in der Abbildung gezeigt
anschließen. Leicht an allen Anschlüssen
ziehen, um sicherzustellen, dass sie fest
sitzen.
6. Vergewissern Sie sich, dass alle Elemente
ordnungsgemäß wie unten abgebildet
angeschlossen sind, dann die Tür des
Schaltkastens schließen.
26
ti39334a
3A8740A
