Erdung

Das Gerät muss geerdet sein, um das Risiko von sta-
tischer Funkenbildung und Stromschlag zu verrin-
gern. Elektrische oder statische Funkenbildung kann
dazu führen, dass Dämpfe sich entzünden oder
explodieren. Unsachgemäße Erdung kann zu einem
Stromschlag führen. Die Erdung bietet eine Ableitung
für den elektrischen Strom.
Ram-Baugruppe: Das iQ Ram-Zufuhrgerät wird durch
das eingehende Netzkabel geerdet. Siehe Stromver-
sorgung anschließen auf Seite 25.
Luft- und Materialschläuche: nur elektrisch leitende
Schläuche mit einer Gesamtlänge von höchstens 150 m
(500 Fuß) verwenden, um den Erdschluss zu gewähr-
leisten. Überprüfen Sie den elektrischen Widerstand
der Schläuche. Wenn der Gesamtwiderstand gegen
Erde über 29 Megaohm liegt, den Schlauch unverzüg-
lich ersetzen.
Luftkompressor: Herstellerempfehlungen beachten.
Dosierventil: Siehe das Handbuch Dosierventile iQ,
Anweisungen-Teile, bezüglich Erdungsinformationen.
Materialzufuhrbehälter: Gemäß den örtlichen Vor-
schriften erden.
Zum Spülen verwendete Lösungsmittelbehälter:
Alle geltenden Vorschriften befolgen. Nur elektrisch lei-
tende Metalleimer verwenden, die auf einer geerdeten
Oberfläche stehen. Den Behälter niemals auf eine nicht
leitende Oberfläche wie Papier oder Pappe stellen,
da der Erdschluss dadurch unterbrochen wird.
Um den Erdschluss beim Spülen oder Druckentlasten
aufrecht zu erhalten: Ein Metallteil der Pistole bzw. des
Dosierventils fest gegen einen geerdeten Metalleimer
drücken, dann das Ventil betätigen.
3A7775B

Stromversorgung

Jedes iQ Ram-Zufuhrgerät benötigt einen separaten
Stromkreis, der durch einen Schutzschalter geschützt
werden muss.
Bei Systemen ohne Heizung:
Spannung Phase
200-240 VAC
Bei Systemen mit Heizung:
Spannung Phase
200-240 VAC
200-240 VAC
380-420 VAC
Stromversorgung anschließen
Um eine Beschädigung des Geräts zu vermeiden,
ein Netzkabel, das lang genug ist, den kompletten
Bewegungsbereich des Ram zu ermöglichen,
verlegen und sichern.
Systeme ohne Heizung
1. Den Trennschalter (AZ) in Stellung OFF drehen.
2. Netzkabeldrähte auf die folgenden Längen
zuschneiden:
• Erdungskabel - 6,5" (16,5 cm)
• Netzkabel - 3,0" (7,6 cm)
• Falls notwendig, Klemmringe verwenden.
Siehe A . 13.
BB

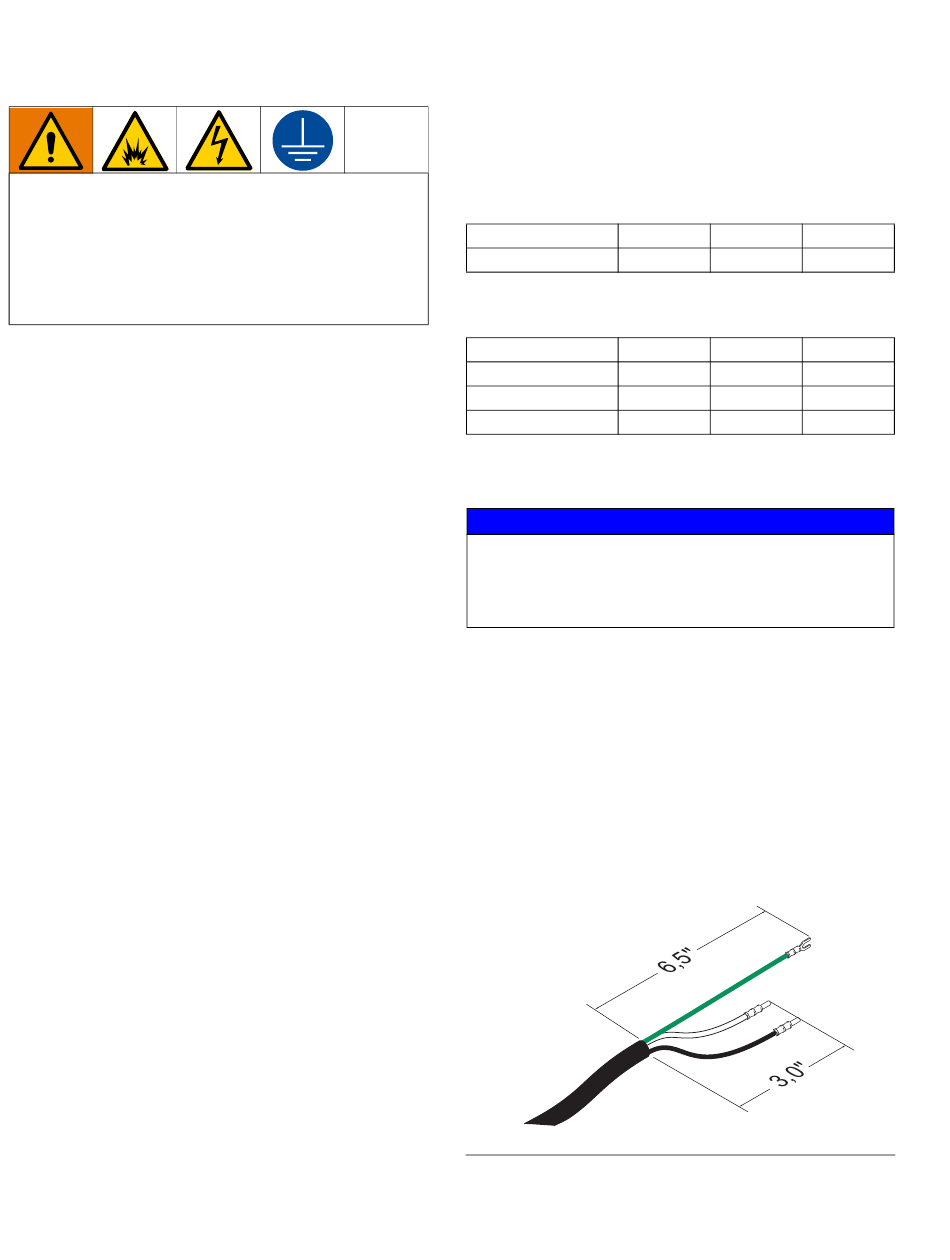

A . 13: Netzkabel
BB
3. Die sechs Halteschrauben an der Abdeckung des
Anschlusskastens (AJ) und dann die Anschluss-
kastenabdeckung entfernen.
Hz Strom
1 50/60
Hz Strom
1 50/60
3 (∆) 50/60
3 (Y) 50/60
HINWEIS
Installation
20 A
60 A
38 A
38 A
25
