Fehlersuche Pumpe - Graco XP-hf A Serie Anleitung

Fehlerbehebung

Fehlersuche Pumpe

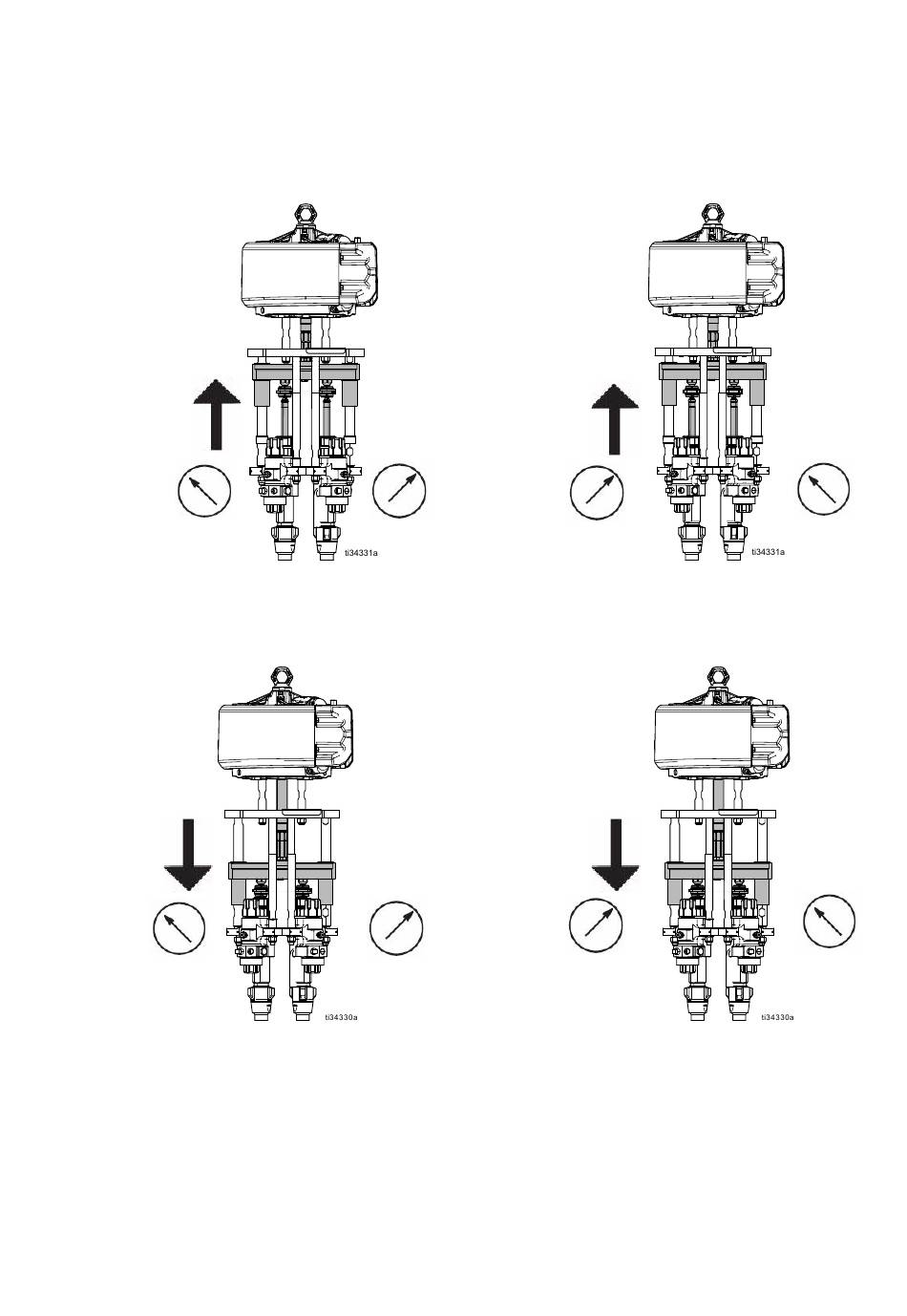

Bei dieser Tabelle werden die Dosiermanometer zur Bestimmung der Pumpenfehler verwendet. Die Manometer-
anzeige ist während der vom fettgedruckten Pfeil angezeigten Hubrichtung sowie unmittelbar nach dem Schließen der
Pistole bzw. des Mischverteilers zu beobachten. Siehe andere Betriebsanleitungen zur Fehlersuche bei den einzelnen
Komponenten.
FEHLERHAFTER
BEREICH:
Materialaustritt
Harzpumpe
1. Halspackung
2. Kolbenpackung
3. Kolbenkugelventil
Harz-
pumpe
Fallend
FEHLERHAFTER
BEREICH:
Materialaustritt
Harzpumpe
1. Halspackung
2. Einlassventilkugel
Harz-
pumpe
Fallend
44
FEHLERHAFTER
BEREICH:
Materialaustritt
Härterpumpe
1. Halspackung
2. Kolbenpackung
3. Kolbenkugelventil
Härter-
Harz-
pumpe
pumpe
Steigend
FEHLERHAFTER
BEREICH:
Materialaustritt
Härterpumpe
1. Halspackung
2. Einlassventilkugel
Harz-
Härter-
pumpe
pumpe
Steigend
Steigend
Steigend
Härter-
pumpe
Fallend
Härter-
pumpe
Fallend
3A5284R
