Teile

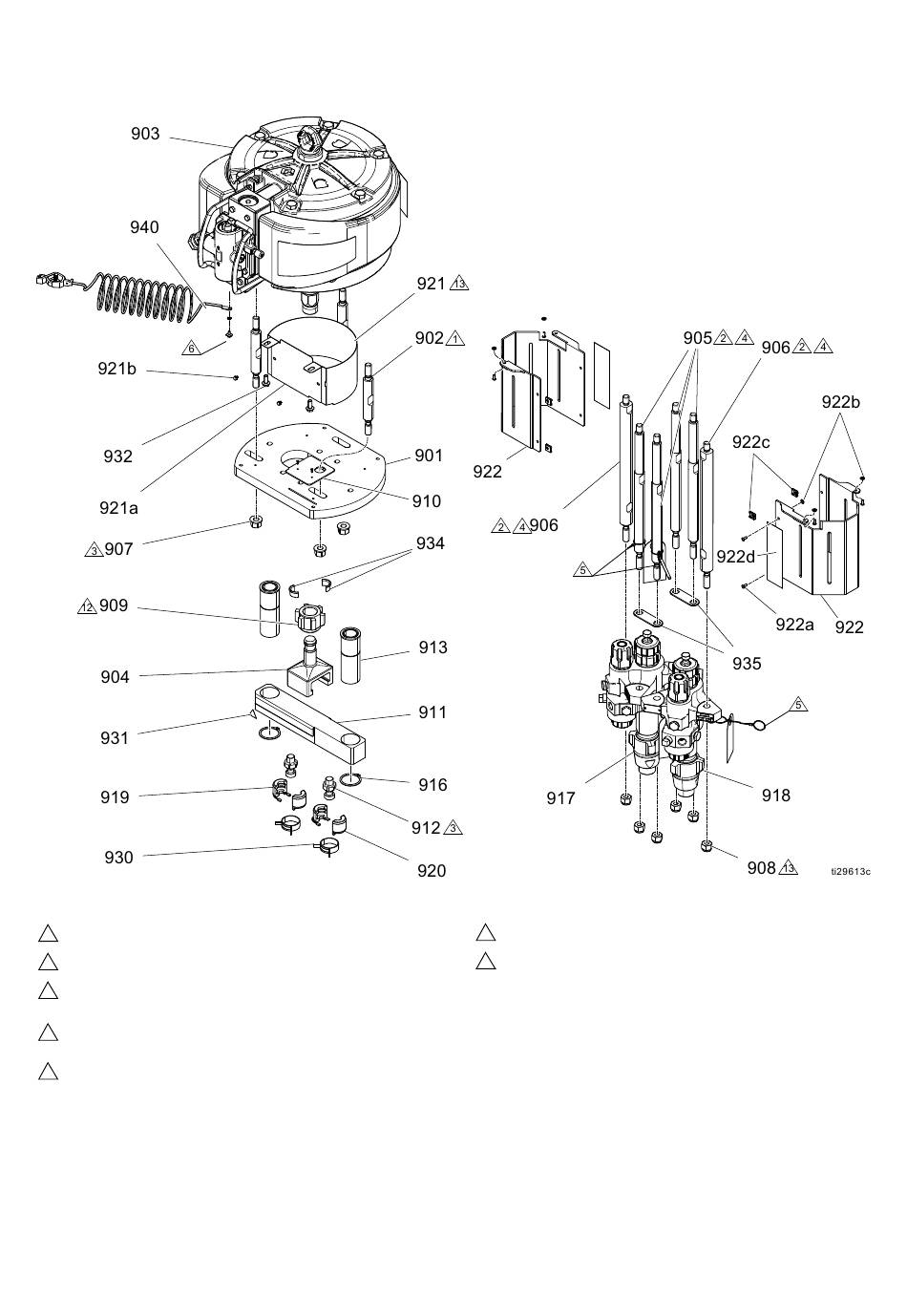

XP-hf Pumpenbaugruppe

2 Mit 68–81 N•m (50-60 ft-lb) festziehen.
3 Mit 196-210 N•m (145-155 ft-lb) festziehen.
4
Mittelfestes (blaues) Gewindehaftmittel nur auf oberes Gewinde
auftragen.
Stifte und Schnüre müssen, wie dargestellt, zur Außenseite der
5
Pumpe weisen. Schnurende frei hängen lassen.
Erdungsschraube und Unterlegscheibe vom Motor entfernen,
6
dann damit das Kabel anbringen.
62
Modell 572100 abgebildet
12 Mit 312-339 N•m (230-250 ft-lb) auf einander festziehen.
13 Mit 129-142 N•m (95-105 ft-lb) aufeinander festziehen.
3A5284R
