Gebrauchsanweisung
Elektrochirurgiegerät maxium® smart C mit maxium® smart Beam
7.1.3
Gasversorgung
Zum Betrieb des maxium® smart Beam wird das Edelgas Argon benötigt. Erhältlich ist
Argon in Druckflaschen verschiedener Größe mit einem nominalen Fülldruck von 200 bar.
Zur Aufstellung auf dem Gerätewagen maxium® smart Cart empfiehlt Gebrüder Martin die
Verwendung von Druckflaschen der Größe 5 Liter mit Argon der Qualität 4.8 (Reinheit
besser als 99,998 %, siehe Kapitel 7.1.4 „Argon", Seite 44). Auf Atmosphärendruck
expandiert enthalten diese Druckflaschen 1.000 Liter Argon, ausreichend für ca. 3 – 6
Stunden Aktivierungszeit (abhängig vom gewählten Flow-Wert). Der Anschluss erfolgt am
Einlass (6, Abb. 7–1) auf der Geräterückseite.

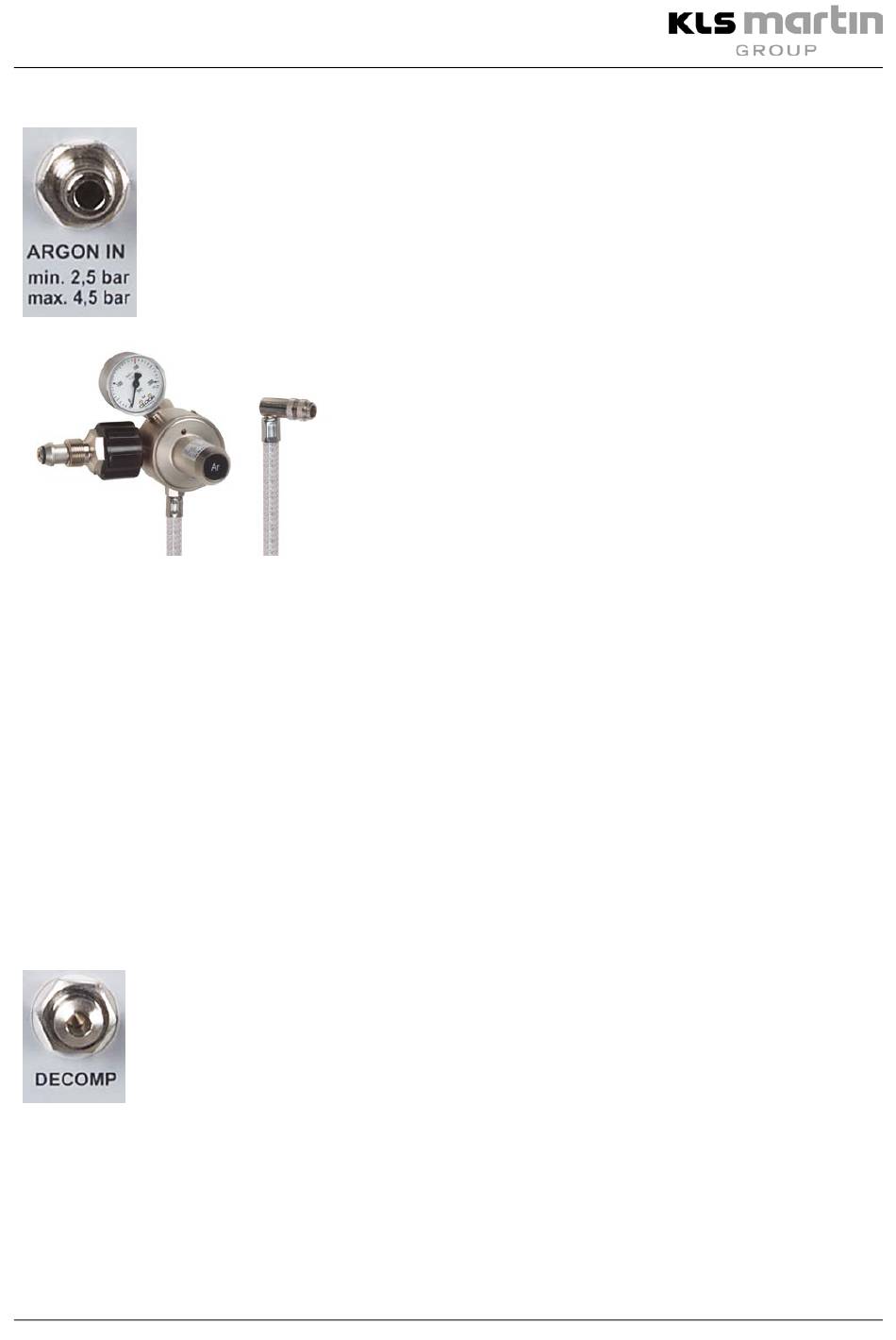

Abb. 7–2:
MABS-Druckminderer
Beim Anschließen des maxium® smart Beam an eine zentrale Gasversorgung muss auf das Einhalten des
Eingangsdruckbereichs von 2,5 – 4,5 bar geachtet werden.
Der am Druckminderer angebrachte Schlauch hat an seinem Ende eine Schnellkupplung, die auf den
Gasanschlussbolzen des maxium® smart Beam aufgerastet wird. Diese Schnellkupplung hat einen Ver-
schluss, der bei Trennung vom Gasanschlussbolzen den Ausgang verschließt, so dass kein Gas entweichen
kann. Wenn der Schlauch bereits unter Druck steht, dann ist für das Aufstecken eine höhere Kraft nötig als
im drucklosen Zustand und es entweicht beim Steckvorgang eine geringe Menge Gas. Dies ist ungefährlich.
Zum Auswechseln der Druckflasche das Eckventil schließen. Um den Druckminderer drucklos
zu schalten,
•
die Schnellkupplung vom Gasanschlussbolzen des Beamers abziehen und kurz auf den
Dekompressionsbolzen (5, Abb. 7–1) aufstecken,
•
alternativ den Gasschlauch am Beamer belassen und einen Gasstrom erzeugen durch
–
–
Anschließend den Druckminderer von der Druckflasche abschrauben.
Revision 5
Bei Anschluss an eine Druckflasche wird der hohe Druck durch den
zugehörigen Druckminderer auf einen Druck von 2,5 – 4,0 bar
herabgesetzt. Vor dem Anschluss des Druckminderers an die
Druckflasche muss diese sicher aufgestellt werden. Hierzu die
geltenden Arbeits- und Sicherheitsrichtlinien im Umgang mit
Druckbehältern beachten. Bei Aufstellung des maxium® smart
Beam auf dem Gerätewagen kann die Druckflasche dort
aufgenommen und durch einen Gurt gesichert werden. Ist die
Druckflasche gesichert aufgestellt, die Schutzkappe über dem
Eckventil abnehmen und den Druckminderer anschrauben.
Die Rändelschraube nur soweit anziehen, wie es ohne Kraft-
anstrengung mit der Hand möglich ist!
Erst danach das Eckventil der Druckflasche öffnen (mindestens
eine halbe Drehung gegen den Uhrzeigersinn). Am Manometer des
Druckminderers lässt sich am Druck der Füllgrad der Druckflasche
ablesen.
Aktivieren des maxium® smart Beam am Elektrochirurgiegerät oder
Betätigen der Taste PURGE am maxium® smart Beam.
43
