4 Installation
4.6 Luft-/Abgasführung
Gefahr!
Verwenden Sie nur Original Vaillant Luft-/ Ab-
gasführungen, da diese zusammen mit dem
Heizgerät zugelassen sind. Bei Verwendung
anderer Zubehöre können Funktionsstörungen
auftreten. Sach- und Personenschäden können
nicht ausgeschlossen werden.
Als Luft-/Abgasführung werden konzentrische Systeme
aus Kunststoff (Durchmesser von 80/125 mm) mit dem
Gerät kombiniert.
Die Auswahl des am besten geeigneten Systems richtet
sich nach dem individuellen Einbau- bzw. Anwendungs-
fall (siehe auch Montageanleitung 80 60 43 der Luft-/
Abgasführung).
• Montieren Sie die Luft-/Abgasführung anhand der im
Lieferumfang dieses Gerätes enthaltenen Montage-
anleitung.
Wenn X > 1 m, ist eine
Revisionsöffnung vorzusehen

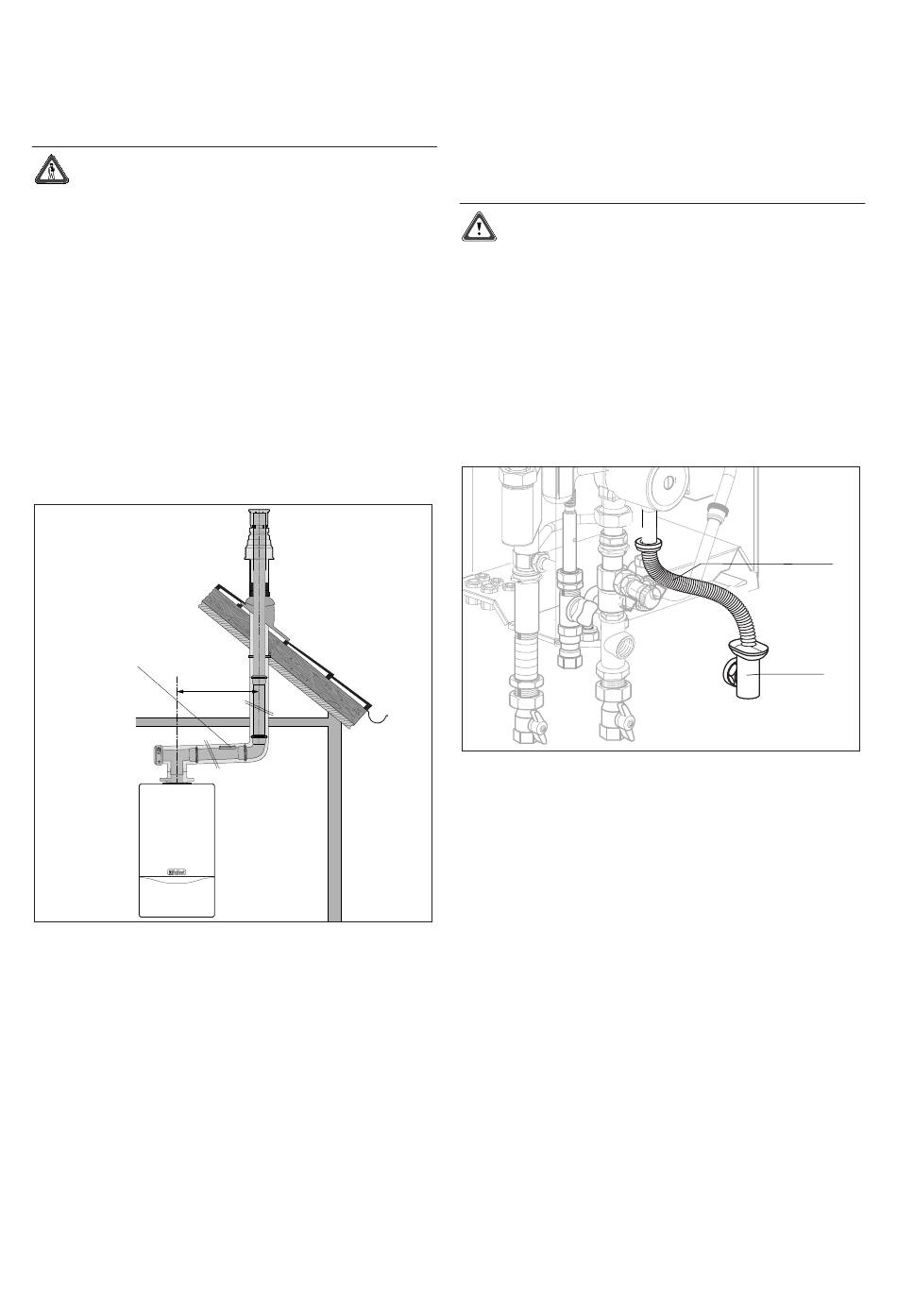

Abb. 4.14 Montagebeispiel Senkrechte Dachdurchführung
16
X

4.7 Kondenswasserablauf

Das bei der Verbrennung entstehende Kondenswasser
wird vom Kondenswasserablaufrohr über einen Ablauf-
trichter zum Abwasseranschluss geleitet.
Achtung!
Das Kondenswasserablaufrohr darf nicht dicht
mit der Abwasserleitung verbunden sein.
• Verbinden Sie den beiliegenden Kondenswasser-
ablaufschlauch (1) mit den vorinstallierten Ablauf-
trichter (2).
Der Ablauftrichter dient gleichzeitig zum Ableiten evtl.
am Sicherheitsventil austretenden Heizungswassers.
Muss bei der Installation die Kondenswasserablauf-
leitung verlängert werden, sind nur zulässige
Ablaufrohre nach DIN 1986-4 zu verwenden.
Abb. 4.15 Kondenswasserablauf
Installations- und Wartungsanleitung ecoTEC VC 466-E
1
2
