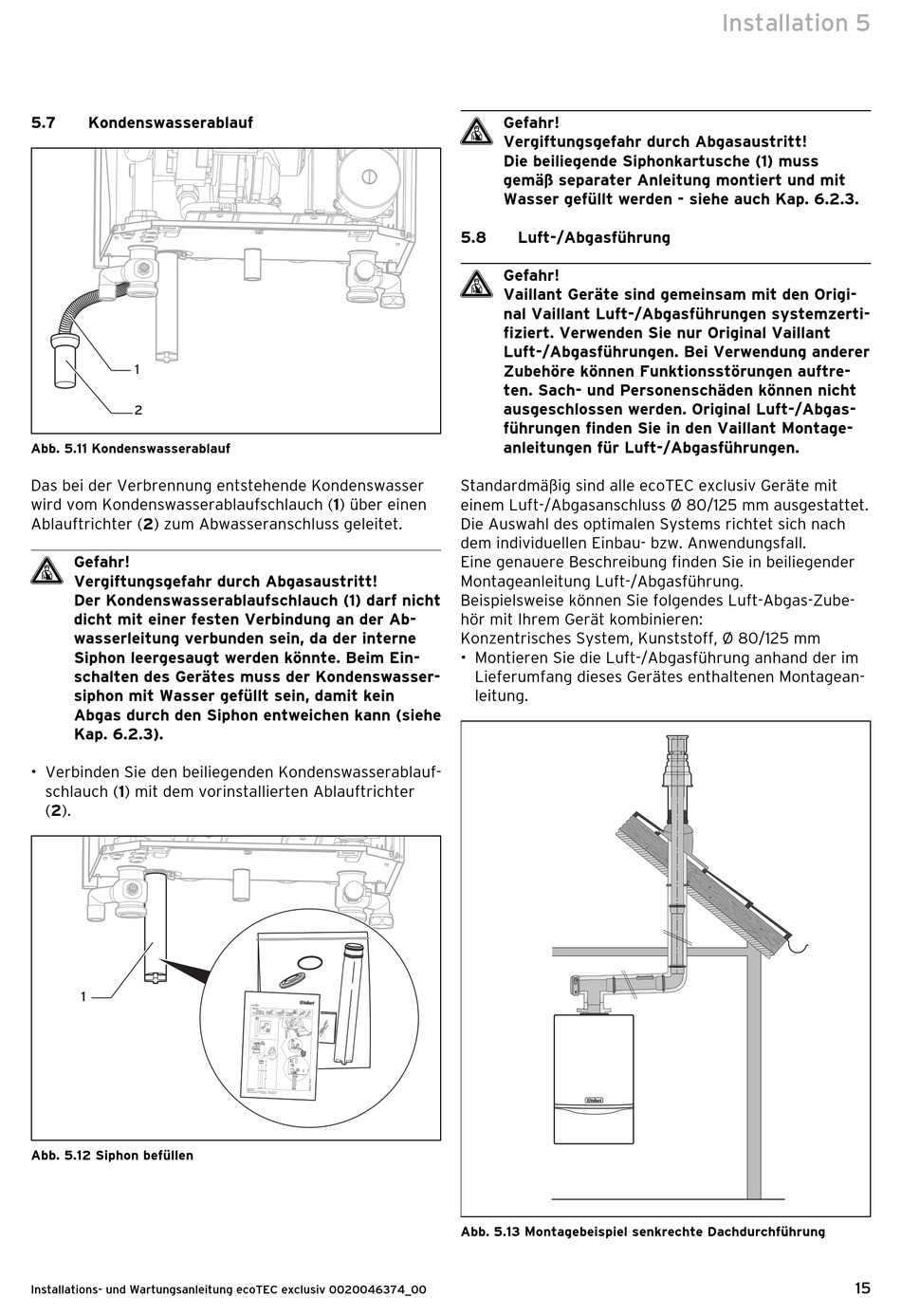

5.7

Kondenswasserablauf

1
2
Abb. 5.11 Kondenswasserablauf
Das bei der Verbrennung entstehende Kondenswasser
wird vom Kondenswasserablaufschlauch (1) über einen
Ab lauftrichter (2) zum Abwasseranschluss geleitet.
d Gefahr!
Vergiftungsgefahr durch Abgasaustritt!
Der Kondenswasserablaufschlauch (1) darf nicht
dicht mit einer festen Verbindung an der Ab-
wasserleitung verbunden sein, da der interne
Siphon leergesaugt werden könnte. Beim Ein-
schalten des Gerätes muss der Kondenswasser-
siphon mit Wasser gefüllt sein, damit kein
Abgas durch den Siphon entweichen kann (siehe
Kap. 6.2.3).
• Verbinden Sie den beiliegenden Kondenswasserablauf-
schlauch (1) mit dem vorinstallierten Ablauftrichter
(2).
1
Abb. 5.12 Siphon befüllen
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046374_00
Gefahr!
d
Vergiftungsgefahr durch Abgasaustritt!
Die beiliegende Siphonkartusche (1) muss
gemäß separater Anleitung montiert und mit
Wasser gefüllt werden - siehe auch Kap. 6.2.3.
5.8 Luft-/Abgasführung
d Gefahr!
Vaillant Geräte sind gemeinsam mit den Origi-
nal Vaillant Luft-/Abgasführungen systemzerti-
fiziert. Verwenden Sie nur Original Vaillant
Luft-/Abgasführungen. Bei Verwendung anderer
Zubehöre können Funktionsstörungen auftre-
ten. Sach- und Personenschäden können nicht
ausgeschlossen werden. Original Luft-/Abgas-
führungen finden Sie in den Vaillant Montage-
anleitungen für Luft-/Abgasführungen.
Standardmäßig sind alle ecoTEC exclusiv Geräte mit
einem Luft-/Abgasanschluss Ø 80/125 mm ausgestattet.
Die Auswahl des optimalen Systems richtet sich nach
dem individuellen Einbau- bzw. Anwendungsfall.
Eine genauere Beschreibung finden Sie in beiliegender
Montageanleitung Luft-/Abgasführung.
Beispielsweise können Sie folgendes Luft-Abgas-Zube-
hör mit Ihrem Gerät kombinieren:
Konzentrisches System, Kunststoff, Ø 80/125 mm
• Montieren Sie die Luft-/Abgasführung anhand der im
Lieferumfang dieses Gerätes enthaltenen Montagean-
leitung.
Abb. 5.13 Montagebeispiel senkrechte Dachdurchführung
Installation 5
