Mycom CXM 153 PROFIBUS-PA
6.2.3
Einstellung der Geräteadresse über DIL-Schalter
(Hardware-Einstellung)
Zur Einstellung der Geräteadresse gehen Sie bitte vor wie folgt:
Lösen Sie die sechs Kreuzschlitzschrauben und nehmen Sie den Gehäusedeckel ab.
Das Elektronik-Modul mit dem DIL-Schalter befindet sich im Gehäusedeckel oben
rechts.
• Stellen Sie die Geräteadresse (von 0 ... 126) an den Schaltern 1 bis 7 ein.
(Beispiel: 18 = 2 + 16)
• Den Schalter 8 müssen Sie bei der Eingabe der Geräteadresse per DIL-Schalter auf
OFF stellen.
1
1

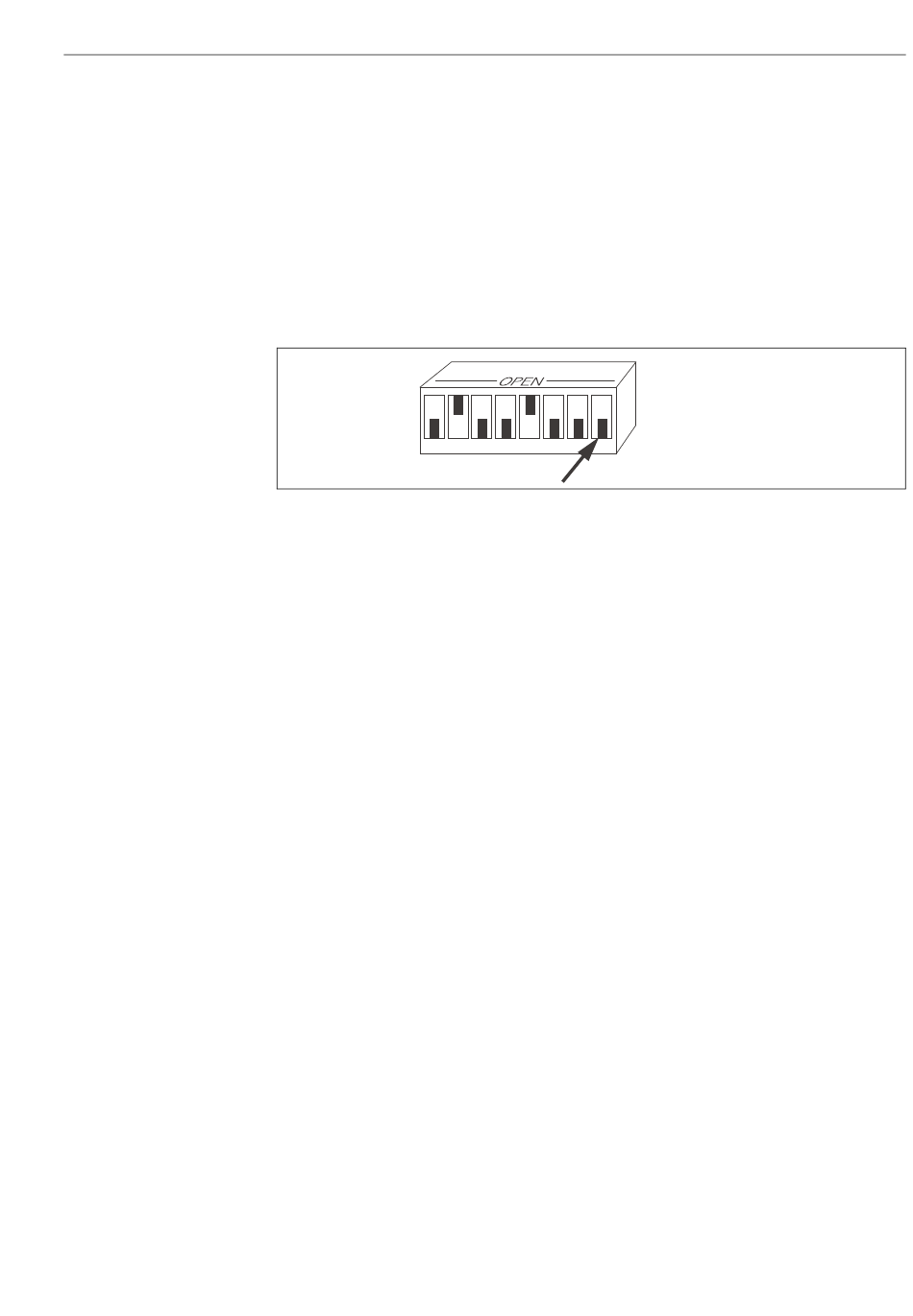

Abb. 15: Beispiel für Geräteadresse 18.
Schalter 8 muss auf OFF stehen, wenn Sie die Adresse über DIL-Schalter eingeben.
Gehäusedeckel danach wieder schließen.
6.3
Konfiguration mit PROFIBUS
6.3.1
Gerätestamm- und Typ-Dateien
Nach der Inbetriebnahme über die Vor-Ort-Anzeige oder den Klasse 2 Master
(Commuwin II) ist das Gerät für die Systemintegration vorbereitet. Um die Feldgeräte in
das Bussystem einzubinden, benötigt das PROFIBUS-PA-System eine Beschreibung
der Geräteparameter wie Ausgangsdaten, Eingangsdaten, Datenformat, Datenmenge
und unterstützte Übertragungsrate.
Diese Daten sind in einer sogenannten Geräte-Stamm-Datei (GSD) enthalten, die dem
PROFIBUS-PA Master während der Inbetriebnahme des Kommunikationssystems zur
Verfügung gestellt wird.
Zusätzlich können auch Gerätebitmaps mit eingebunden werden. Diese erscheinen als
Symbole im Netzwerkbaum.
Durch die Profile 3.0 Geräte-Stamm-Datei ist es möglich, Feldgeräte verschiedener
Hersteller auszutauschen, ohne eine Neuprojektierung durchzuführen.
Sie haben folgende drei Geräte-Stamm-Dateien mit unterschiedlicher Funktionalität zur
Verfügung:
• Herstellerspezifische GSD mit Profil 3.0 Funktionalität:
Mit dieser GSD wird die uneingeschränkte Funktionalität des Feldgerätes gewährleis-
tet. Gerätespezifische Prozessparameter und Funktionen sind somit verfügbar.
• Herstellerspezifische GSD abwärtskompatibel zu Mycom 152 (Profil 2.0):
Mit dieser GSD sind die zyklischen Daten kompatibel zum Mycom 152. Damit kann in
Anlagen mit Mycom 152 auch das Mycom S 153 ohne Neuprojektierung des Automa-
tisierungssystems eingesetzt werden.
• Profil GSD:
Sofern eine Anlage mit den Profile GSD's projektiert ist, kann ein Austausch der
Geräte verschiedener Hersteller stattfinden. Wichtig ist dabei allerdings, dass die
zyklischen Prozesswerte in ihrer Reihenfolge übereinstimmen.
2
4
8
16
32
64
2
3
4
5
6
7
8
Inbetriebnahme
ON
OFF
C07-CPM153xx-02-06-00-xx-005
53
