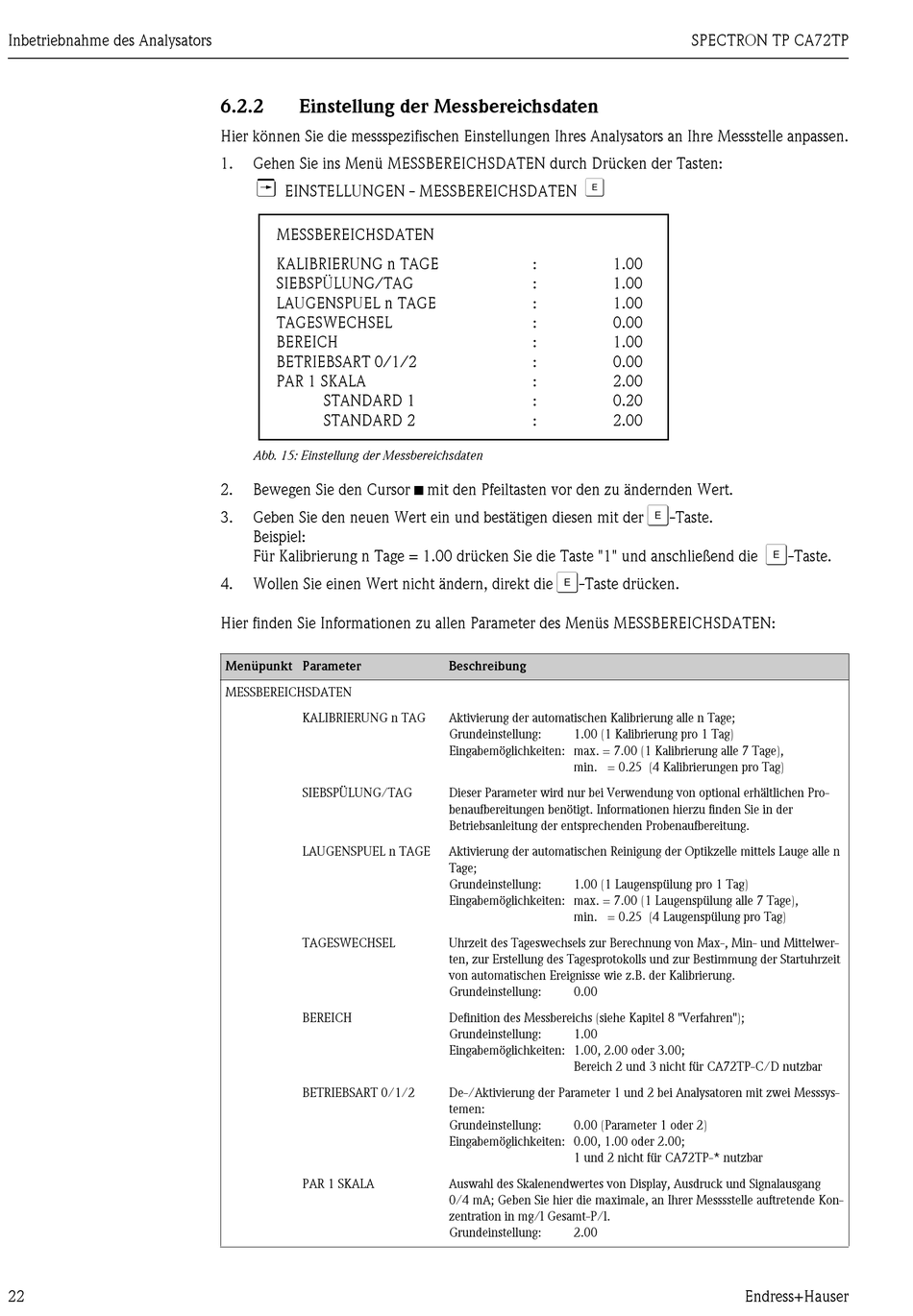

Inbetriebnahme des Analysators
22
6.2.2
Einstellung der Messbereichsdaten
Hier können Sie die messspezifischen Einstellungen Ihres Analysators an Ihre Messstelle anpassen.
1.
Gehen Sie ins Menü MESSBEREICHSDATEN durch Drücken der Tasten:
T
EINSTELLUNGEN - MESSBEREICHSDATEN
MESSBEREICHSDATEN
KALIBRIERUNG n TAGE
SIEBSPÜLUNG/TAG
LAUGENSPUEL n TAGE
TAGESWECHSEL
BEREICH
BETRIEBSART 0/1/2
PAR 1 SKALA
STANDARD 1
STANDARD 2
Abb. 15: Einstellung der Messbereichsdaten
2.
Bewegen Sie den Cursor mit den Pfeiltasten vor den zu ändernden Wert.
3.
Geben Sie den neuen Wert ein und bestätigen diesen mit der
Beispiel:
Für Kalibrierung n Tage = 1.00 drücken Sie die Taste "1" und anschließend die
4.
Wollen Sie einen Wert nicht ändern, direkt die
Hier finden Sie Informationen zu allen Parameter des Menüs MESSBEREICHSDATEN:
Menüpunkt Parameter
MESSBEREICHSDATEN
KALIBRIERUNG n TAG
SIEBSPÜLUNG/TAG
LAUGENSPUEL n TAGE
TAGESWECHSEL
BEREICH
BETRIEBSART 0/1/2
PAR 1 SKALA
F
:
1.00
:
1.00
:
1.00
:
0.00
:
1.00
:
0.00
:
2.00
:
0.20
:
2.00
F
-Taste drücken.
Beschreibung
Aktivierung der automatischen Kalibrierung alle n Tage;
Grundeinstellung:
1.00 (1 Kalibrierung pro 1 Tag)
Eingabemöglichkeiten: max. = 7.00 (1 Kalibrierung alle 7 Tage),
min. = 0.25 (4 Kalibrierungen pro Tag)
Dieser Parameter wird nur bei Verwendung von optional erhältlichen Pro-
benaufbereitungen benötigt. Informationen hierzu finden Sie in der
Betriebsanleitung der entsprechenden Probenaufbereitung.
Aktivierung der automatischen Reinigung der Optikzelle mittels Lauge alle n
Tage;
Grundeinstellung:
1.00 (1 Laugenspülung pro 1 Tag)
Eingabemöglichkeiten: max. = 7.00 (1 Laugenspülung alle 7 Tage),
min. = 0.25 (4 Laugenspülung pro Tag)
Uhrzeit des Tageswechsels zur Berechnung von Max-, Min- und Mittelwer-
ten, zur Erstellung des Tagesprotokolls und zur Bestimmung der Startuhrzeit
von automatischen Ereignisse wie z.B. der Kalibrierung.
Grundeinstellung:
0.00
Definition des Messbereichs (siehe Kapitel 8 "Verfahren");
Grundeinstellung:
1.00
Eingabemöglichkeiten: 1.00, 2.00 oder 3.00;
Bereich 2 und 3 nicht für CA72TP-C/D nutzbar
De-/Aktivierung der Parameter 1 und 2 bei Analysatoren mit zwei Messsys-
temen:
Grundeinstellung:
0.00 (Parameter 1 oder 2)
Eingabemöglichkeiten: 0.00, 1.00 oder 2.00;
1 und 2 nicht für CA72TP-* nutzbar
Auswahl des Skalenendwertes von Display, Ausdruck und Signalausgang
0/4 mA; Geben Sie hier die maximale, an Ihrer Messsstelle auftretende Kon-
zentration in mg/l Gesamt-P/l.
Grundeinstellung:
2.00
SPECTRON TP CA72TP
F
-Taste.
F
-Taste.
Endress+Hauser
