Endress+Hauser StamoLys CA 71 MN Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für StamoLys CA 71 MN:
- Betriebsanleitung (64 Seiten) ,
- Technische information (13 Seiten) ,
- Technische information (13 Seiten)
Verwandte Anleitungen für Endress+Hauser StamoLys CA 71 MN
Inhaltszusammenfassung für Endress+Hauser StamoLys CA 71 MN

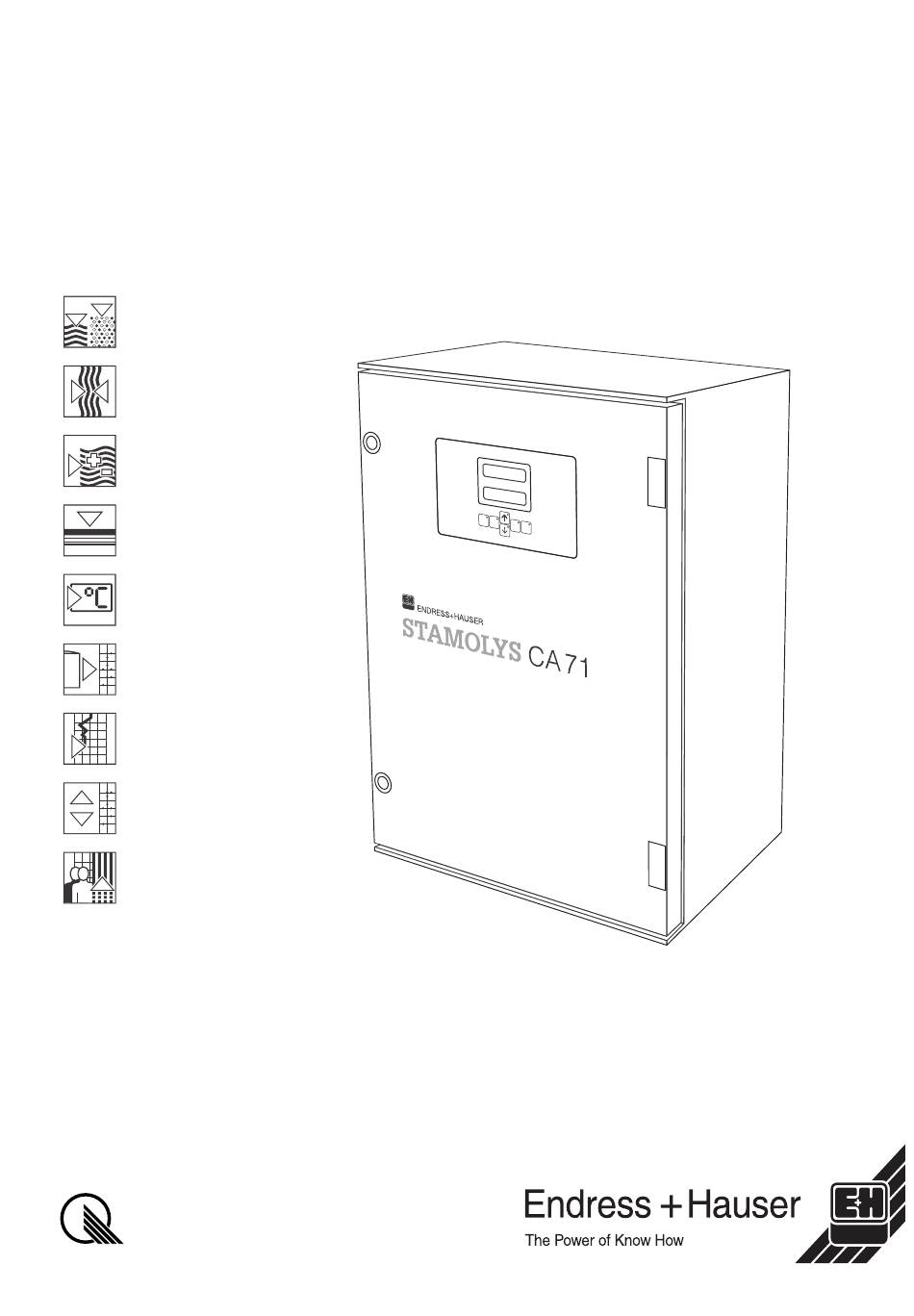

- Seite 1 StamoLys CA 71 MN BA 363C/07/de/01.03 51512329 gültig ab: Analysator für Mangan Softwareversion 5.0 Betriebsanleitung Quality made by Endress+Hauser ISO 9001...
- Seite 3 StamoLys CA 71 MN Inhaltsverzeichnis Sicherheitshinweise ... . . 4 Störungsbehebung ....37 Bestimmungsgemäße Verwendung ..4 Fehlersuchanleitung .
- Seite 4 • Können Störungen nicht behoben werden, müssen Sie die Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. • Reparaturen, die nicht in dieser Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Endress+Hauser-Serviceorganisation durchgeführt werden. Betriebssicherheit Der Analysator ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
- Seite 5 StamoLys CA 71 MN Sicherheitshinweise Sicherheitszeichen und -symbole Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten kann es zu schwerwiegenden Personen- oder Sachschäden kommen. " Achtung! Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten drohen Sachschäden. Hinweis! Dieses Zeichen weist auf wichtige Informationen hin.
- Seite 6 Identifizierung StamoLys CA 71 MN Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie den Bestellcode auf dem Typenschild (am Analysator) mit der Produkt- struktur (s.u.) und Ihrer Bestellung. C07-CA71MNx-18-08-00-xx-001.EPS Abb. 1: Beispiel eines Typenschildes 2.1.2 Produktstruktur Messbereich Messbereich 1 ... 150 µg/l Mn Messbereich 10 ...
- Seite 7 Reagenzien müssen separat bestellt werden. Zertifikate und Zulassungen 2.3.1 -Kennzeichnung Konformitätserklärung Das Produkt erfüllt die gesetzlichen Anforderungen der harmonisierten europäischen Normen. Endress+Hauser bestätigt die Einhaltung der Normen durch die Anbringung -Zeichens. 2.3.2 Herstellerbescheinigung Qualitätszertifikat Endress+Hauser bestätigt mit diesem Zertifikat die Einhaltung aller technischen Regeln und die Durchführung der vorgeschriebenen Prüfungen individuell für Ihr Produkt.
- Seite 8 Montage StamoLys CA 71 MN Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.
- Seite 9 StamoLys CA 71 MN Montage 7-11 (M 6) Ø 26 Ø 16 Ø 26 C07-CA71xxx-06-08-00-xx-002.eps Abb. 3: Abmessungen CA 71 Ausführung GFK 3.2.2 Anschluss der Probenleitung 4 x Ø 6.6 3 x Ø 28/20 Ø 34/25 4 x Ø 5.5/10.4 Ø...
- Seite 10 Montage StamoLys CA 71 MN Einkanal-Ausführung Probevorlage E+H (an Außenseite CA 71, mit und ohne Füllstandsüberwachung) Anschluss Schlauch ID 3,2 mm Probevorlage kundenseitig Anschluss Schlauch ID 1,6 mm Max. Entfernung Vorlagegefäß zum Analysator Max. Höhendifferenz Vorlagegefäß zum Analysator 0,5 m Zweikanal-Ausführung...
- Seite 11 – Probenaufbereitung mittels Ultrafiltration bei stark verschmutzten Medien, z.B. Medien aus der Vorklärstufe Bei Fragen zur Probenaufbereitung und deren Automatisierung wenden Sie sich bitte an den Endress+Hauser-Service oder an das für Sie zuständige Endress+Hauser-Vertriebsbüro. Verbinden Sie die Schläuche von den Behältern mit Reagenzien, Standards und...
- Seite 12 Montage StamoLys CA 71 MN Einbaubeispiele 3.4.1 CAT 430 oder kundenseitige Ultrafiltration und zwei CA 71 • Permeat kann Luftblasen enthalten (CAT 430) oder ist luftblasenfrei (kun- denseitige Ultrafiltration) • Entfernung zwischen den Analysatoren CA 71 CA 71 so kurz wie möglich: Probenleitung zwischen T-Stück und zweitem Analysa-...
- Seite 13 StamoLys CA 71 MN Verdrahtung Verdrahtung Elektrischer Anschluss Warnung! • Der elektrische Anschluss darf nur von autorisiertem Fachpersonal durchgeführt werden. • Das Fachpersonal muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. • Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass am Netzkabel keine Span- nung anliegt.
- Seite 14 Verdrahtung StamoLys CA 71 MN 4.1.2 Klemmenbelegung Funktion Bezeichnung Klemme Klemme Einkanalausführung Zweikanalausführg. Netz Grenzwert 1, Kanal 1 Grenzwert 2, Kanal 1 – Grenzwert 1, Kanal 2 – – – Grenzwert 2, Kanal 2 – – Störung Reserve Analogausgang 1 –...
- Seite 15 StamoLys CA 71 MN Verdrahtung Signalanschlüsse 4.2.1 Abschirmung der Analogausgänge Der Entstörferrit dämpft Störungen durch EMV auf Steuer-, Versorgungs- und Signallei- tungen. Klappen Sie den Entstörferrit (im Lieferumfang enthalten) nach dem Anschluss der Kabel für die Datenübertragung auf die Kabeladern (nicht auf die Außenisolierung des Kabels!).
- Seite 16 Verdrahtung StamoLys CA 71 MN 4.2.3 Zweikanalversion Anschluss Benennung Funktion Leck in der Auffangwanne hat sich Flüssigkeit angesammelt Signaleingänge keine Probe keine Probe verfügbar, Messung wird nicht gestartet, Anzeige blinkt GW 1-1 Über- bzw. Unterschreitung von Grenzwert 1, Kanal 1 GW 1-2 Über- bzw.
- Seite 17 StamoLys CA 71 MN Verdrahtung Zweikanalausführung Klemmenanschluss für Klemmenanschluss für Klemmenanschluss für Bedingung erfüllt Bedingung nicht erfüllt Netz aus GW 1 - 1 GW 1 - 2 GW 2 - 1 GW 2 - 2 Störung Kanal ½ Messung Ende...
- Seite 18 Verdrahtung StamoLys CA 71 MN Anschlusskontrolle Führen Sie nach dem elektrischen Anschluss folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Analysator oder Kabel äußerlich unbeschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem 230 V AC / 50 Hz Typenschild überein?
- Seite 19 StamoLys CA 71 MN Bedienung Bedienung Bedienung und Inbetriebnahme Die folgenden Kapitel machen Sie mit den Bedienelementen des Analysators vertraut und beschreiben, wie Sie Einstellungen vornehmen können. Im Kapitel “Inbetriebnahme”, finden Sie die Handlungsschritte zur Erstinbetriebnahme bzw. zum täglichen Betrieb des Analysators.
- Seite 20 Bedienung StamoLys CA 71 MN 5.3.1 Hauptmenü Das Hauptmenü rufen Sie auf, indem Sie die Taste gedrückt halten, bis auf dem Display “AUTO MESSEN” angezeigt wird. Die Hauptmenüpunkte und die Informationen dazu entnehmen Sie bitte der folgenden Tabelle. Menüpunkt Display...
- Seite 21 StamoLys CA 71 MN Bedienung 5.3.3 KONFIGURIEREN Hinweis! Einige Einstellungen, die Sie in diesem Menü vornehmen können, beeinflussen die Vor- gaben im Menü PARAMETRIEREN. Arbeiten Sie daher bei der Erstinbetriebnahme zuerst KONFIGURIEREN komplett ab. Menüpunkt Einstellbereich Display Info (Werkseinstellungen fett) Eingabe von 03.
- Seite 22 Bedienung StamoLys CA 71 MN Menüpunkt Einstellbereich Display Info (Werkseinstellungen fett) Auswahl für den Messbereichsumfang Kanal 1. Ist der Konzentrations-Messbereich 0 ... 5 mg/l, so Analogausgang 1 Analogausgang 1 entsprechen 0 mg/l entweder 4 mA oder 0 mA. 4- 20 mA Das Messbereichsende ist in beiden Fällen gleich...
- Seite 23 StamoLys CA 71 MN Bedienung 5.3.4 PARAMETRIEREN Hinweis! In der folgenden Tabelle und in den Tabellen nachfolgender Kapitel finden Sie unter "Display" beispielhafte Abbildungen für den jeweiligen Menüpunkt. Zusätzlich zu den Zahlenwerten wird in einigen Menüpunkten auch der Parameter angezeigt. Dies ist in den Abbildungen nicht dargestellt.
- Seite 24 Bedienung StamoLys CA 71 MN Menüpunkt Einstellbereich / Display Info (Werkseinstellungen fett) Zeitpunkt der 1. Kalibrierung (TT.MM.JJ, Uhrzeit hh.mm. Nach jeder Änderung wird das Kalibrierin- tervall nicht mehr abgewartet. Soll die Kalibrierung sofort starten, muss der Zeitpunkt in die Vergan- genheit gelegt werden.
- Seite 25 StamoLys CA 71 MN Bedienung 5.3.5 SPRACHAUSWAHL Zur Wahl stehen folgende Sprachen: • Deutsch • English • Français • Nederlands • Suomi • Magyar • Polski • Italiano. 5.3.6 FEHLER LESEN Hinweis! • Bei diesem Menü handelt es sich um ein "Nur-Lesen-Menü".
- Seite 26 Bedienung StamoLys CA 71 MN Menüpunkt Display Info Reagenzien- und Probenpumpe können zusam- men eingeschaltet werden, so dass sie im glei- Gemisch Gemisch chen Verhältnis laufen wie beim Einfüllen des Pro- ben-Reagenzien-Gemisches im Messbetrieb. Auswahl zwischen a (aus) und e (ein).
- Seite 27 StamoLys CA 71 MN Bedienung Kalibrierung 5.4.1 Standard-Kalibrierdaten Die Signalstärke wird geräteintern als Frequenz verarbeitet. Die folgende Tabelle gibt Ihnen einen Überblick über die Standard-Kalibrierdaten (Frequenz-Offset = 0). Hinweis! Vergleichen Sie die Werte mit Ihren eigenen Daten. Nach Änderungen im Menü KONFIGURIEREN sowie bei Software-Updates können Sie die Kalibrierdaten im Untermenü...
- Seite 28 Bedienung StamoLys CA 71 MN 5.4.2 Kalibrierbeispiel Sie wollen eine sofortige Kalibrierung auslösen (z.B. nachdem Sie die Reagenzien aus- getauscht haben). Sie haben die Reagenzien getauscht, die Schläuche wieder gefüllt (keine Luftblasen). Der Analysator ist im Messmodus. Halten Sie gedrückt, bis AUTO MESSEN erscheint.
- Seite 29 StamoLys CA 71 MN Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Warnung! • Kontrollieren Sie, dass alle Anschlüsse korrekt ausgeführt sind. Überprüfen Sie insbe- sondere alle Schlauchverbindungen auf festen Sitz, damit keine Leckagen auftreten. • Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebe- nen Spannung übereinstimmt!
- Seite 30 Inbetriebnahme StamoLys CA 71 MN Die folgende Übersicht stellt geräteintern hinterlegte Abläufe und die durch Sie pro- grammierten Intervalle dar: Funktion Dauer [s] Einstellmöglichkeit Messung Spülen (Probe) 3 x 15 Probe saugen 20 ... 300 KONFIGURIEREN / "Probe saugen" Stabilisierung 1.
- Seite 31 StamoLys CA 71 MN Wartung " Wartung Achtung! In den folgenden Kapiteln nicht aufgeführte Maßnahmen dürfen Sie nicht selbst durchführen. Diese Arbeiten dürfen nur durch den E+H-Service ausgeführt werden. Hinweis! Zubehör und Verbrauchsmaterialien finden Sie im Kapitel "Zubehör". Wartungsplan Nachfolgend finden Sie alle Wartungstätigkeiten beschrieben, die Sie während des nor- malen Betriebes des Analysators durchführen müssen.
- Seite 32 Wartung StamoLys CA 71 MN Austausch der Reagenzien Warnung! • An der Tür und den Pumpköpfen besteht Quetschgefahr. • Beachten Sie beim Hantieren mit Reagenzien die Warnhinweise der Sicherheitsdaten- blätter. Tragen Sie Schutzkleidung, Schutzhandschuhe und Schutzbrille. • Sorgen Sie außerdem beim Umgang mit Chlorbleichlauge für eine gute Durchlüftung.
- Seite 33 StamoLys CA 71 MN Wartung Austausch der Pumpenschläuche Warnung! Beim Entfernen der Schläuche von den Schlauchtüllen besteht Spritzgefahr! Tragen Sie deshalb Schutzhandschuhe und Schutzbrille. Die beim Analysator eingesetzten Peristaltikpumpen fördern das Medium als eine Kom- bination von Vakuum- und Verdrängerpumpe. Die Förderleistung ist abhängig von der Elastizität der Pumpschläuche.
- Seite 34 Wartung StamoLys CA 71 MN C07-CA71xxx-00-08-00-xx-005.eps Abb. 14: Ventile und Ventilschläuche Ventil 1 Ventil 2 Zur Pumpe Y-Stück, Verbindungsschlauch zu Ventil 1, dort hinten Schlauch Ventil 2 vorn, Standard Schlauch Ventil 2 hinten, Reiniger Schlauch Ventil 1 vorn, Probe Austausch des statischen Mischers Zum Austausch des Mischers gehen Sie wie folgt vor: Spülen Sie zunächst mit Wasser und anschließend mit Luft (s.
- Seite 35 StamoLys CA 71 MN Wartung " Achtung! Berühren Sie keinesfalls die optischen Fenster der Küvette mit den Fingern! Andern- falls verbleiben Fettspuren auf den optischen Flächen. Das kann zu verfälschten Mess- werten führen. Verbinden Sie die Küvette mit den Schläuchen so, dass die Probenzuführung von unten erfolgt.
- Seite 36 Zubehör StamoLys CA 71 MN Zubehör Probenvorlage • für die Probenahme aus druckbeaufschlagten Systemen • ergibt einen drucklosen, kontinuierlichen Probenstrom ❑Probevorlage ohne Füllstandsüberwachung; Best.-Nr. 51512088 ❑Probevorlage mit Füllstandsüberwachung (konduktiv); Best.-Nr. 51512089 Reagenzien, Reiniger, Standardlösungen ❑Reagenz-Set, je 1 l MN1+MN2+MN3; Best.-Nr. CAY843-V10AAE ❑Reagenz-Set, inaktiv, je 1 l MN1+MN2+MN3;...
- Seite 37 StamoLys CA 71 MN Störungsbehebung Störungsbehebung Fehlersuchanleitung Obwohl der Analysator aufgrund des einfachen Aufbaus wenig störanfällig ist, können Störungen an der Messstelle nicht vollständig ausgeschlossen werden. Im Folgenden finden Sie deshalb mögliche Fehler, deren Ursachen und Ihre Möglich- keiten zur Fehlerbehebung.
- Seite 38 Störungsbehebung StamoLys CA 71 MN 9.1.2 Systemfehler/Prozessfehler ohne Meldungen Fehler Mögliche Ursache Tests und / oder Abhilfemaßnahmen Reagenzien verunrei- Einfache Prüfung: Mischen Sie 10 ml Standard und je 5 ml Reagenz in einem Becher. Tritt nach nigt oder gealtert max. 10 Minuten keine Färbung auf, müssen die Reagenzien getauscht werden.
- Seite 39 StamoLys CA 71 MN Störungsbehebung Fehler Mögliche Ursache Tests und / oder Abhilfemaßnahmen Zeitpunkt 1. Kalibrie- Das Datum muss zwischen dem 01.01.1996 und dem aktuellen Datum eingestellt sein. rung nicht erreicht Kalibrierung startet Intervall nicht abge- Ändern Sie die Parametrierung.
- Seite 40 Störungsbehebung StamoLys CA 71 MN 9.2.1 Ersatzteile für den Proben- und Reagenzientransport Position Ersatzteil Bestellnummer Schlauch Norpren ID 1,6 mm 51504116 Schlauch C-Flex ID 3,2 mm (Permeat-Zu-u. Überlauf m. Probensamml.) 51504114 Schlauch C-Flex ID 6,4 mm 51504115 Schlauch C-Flex ID 1,5 mm...
- Seite 41 StamoLys CA 71 MN Technische Daten Technische Daten 10.1 Eingangskenngrößen Messgröße Mn [µg/l] Messbereich 1 ... 150 µg/l (MN-A) 10 ... 2000 µg/l (MN-B) Wellenlänge 565 nm (MN-A) 502 nm (MN-B) Wellenlänge Referenz 880 nm 10.2 Ausgangskenngrößen Ausgangssignal 0/4 ... 20 mA Ausfallsignal Meldekontakte: 2 Grenzwertgeber (je Kanal), 1 Sammelstörmeldung...
- Seite 42 Technische Daten StamoLys CA 71 MN 10.4 Leistungsmerkmale Zeit zwischen zwei Messungen Ansprechzeit t Reaktionszeit + Spülzeit + Wartezeit + Nachspülzeit + Füllzeit (min. Wartezeit = 0 min) Messabweichung 2 % vom Messbereichsende Messintervall 2 ... 120 min Reaktionszeit 5 Minuten...
- Seite 43 StamoLys CA 71 MN Technische Daten Endress+Hauser...
- Seite 44 Anhang StamoLys CA 71 MN Anhang 11.1 Bedienmatrix Einkanalausführung AUTO Kalibrierung Messung Warten Spülung MESSEN Messbereich Messbereich Zeitpunkt Mess- Zeitpunkt Kalibrier- Grenzwert Grenzwert PARA- Anfang Ende intervall 1. Kalibrierung GW 1 GW 2 1. Messung intervall METRIEREN Code- Werks- Kalibrier-...
- Seite 45 StamoLys CA 71 MN Anhang Kalibrier- Spül- 1. Spülung Spüldauer lösung intervall Offset Analog- Grenzwert Grenzwert Stör- akt. Datum/ Frequenz- kalibrieren ausgang GW 1 GW 2 meldung Zeit offset Endress+Hauser...
- Seite 46 Anhang StamoLys CA 71 MN Zweikanalausführung AUTO Kalibrierung Messung Spülung Warten MESSEN Messbereich Messbereich Messbereich Messbereich Grenzwert Grenzwert Grenzwert Grenzwert PARA- Anfang 1 Anfang 2 Ende 1 Ende 2 GW 1 - 1 GW 2 - 1 GW 1 - 2...
- Seite 47 StamoLys CA 71 MN Anhang Zeitpunkt Mess- Zeitpunkt Kalibrier- Kalibrier- Spül- n* Kanal 1 n* Kanal 2 1. Spülung Spüldauer 1. Messung intervall 1. Kalibrierung intervall lösung intervall Analog- Analog- Frequenz- Grenzwert Grenzwert Grenzwert Grenzwert Stör- akt. Datum/ Offset ausgang 1...
- Seite 48 Anhang StamoLys CA 71 MN 11.2 Bestellformulare an Fax.-Nr.: Telefax Reagenzienbestellung an (Adresse Ihrer E+H-Vertriebszentrale, s. Rückseite BA) von (Rechnungsanschrift) Firma: Betreff: Straße: PLZ / Ort: Telefax / Telefon: Lieferanschrift (falls von obiger Adresse abweichend) Firma / Name: Straße / PLZ / Ort: Chemikalien für CA 71 Mangan...
- Seite 49 StamoLys CA 71 MN Anhang an Fax.-Nr.: Telefax Verschleißteilbestellung an (Adresse Ihrer E+H-Vertriebszentrale, s. Rückseite BA) von (Rechnungsanschrift) Firma: Betreff: Straße: PLZ / Ort: Telefax / Telefon: Lieferanschrift (falls von obiger Adresse abweichend) Firma / Name: Straße / PLZ / Ort:...
- Seite 50 Anhang StamoLys CA 71 MN 11.3 Einstellungen Analysator Ort: Typ: Fabrikations-Nr. Analysator: Fabrikations-Nr. Photometer: Software-Version: Datum: Photometer-Typ: Maßeinheit: Kalibrierfaktor: ❑ mg/l ❑ µg/l c-Offset: Verdünnung: Probe saugen: ❑ 0-20 mA ❑ 4-20 mA Analogausgang: ❑ Ruhestrom ❑ Arbeitsstrom GW 1: ❑...
- Seite 51 StamoLys CA 71 MN Anhang Geheimmenü Fehlermaske: MB >: MBE: Nachspülen: T-Füll: T-REA: U/min: GLMWB: Punkte: mg/l / µg/l F 1: mg/l / µg/l F 2: mg/l / µg/l F 3: mg/l / µg/l F 4: mg/l / µg/l F 5: mg/l / µg/l...
- Seite 52 Anhang StamoLys CA 71 MN 11.4 Wartungsplan Formulare Wartungsplan Analysator Nr....wöchentlich ⇒ Kalibrierfaktor im Menü Konfigurieren kontrollieren und notieren ⇒ Sichtkontrolle (Verschmutzungen, Pumpschläuche, Reagenzien, Probenzulauf etc.) erledigt KW 1 KW 2 KW 3 KW 4 KW 5 KW 6 KW 7 KW 8 KW 9 KW 10 KW 11 KW 12...
- Seite 53 StamoLys CA 71 MN Stichwortverzeichnis Abschirmung....... 15 Kalibrierfaktor....... 21 Analogausgang.
- Seite 54 StamoLys CA 71 MN Serielle Schnittstelle ......17 SERVICE........25 Sicherheitszeichen und -symbole .
