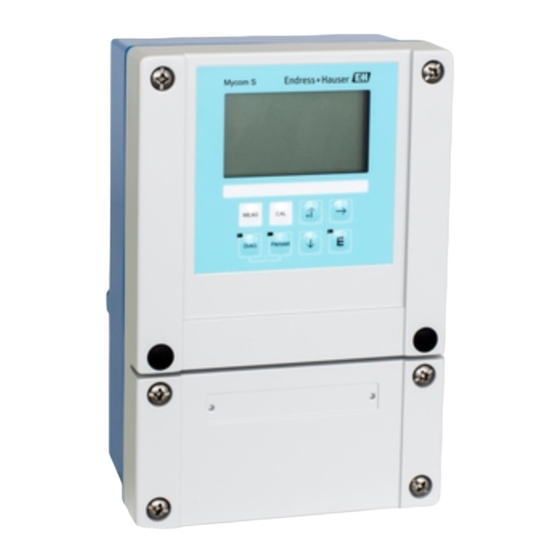

- Seite 1 HART BA 301C/07/de/11.02 51507113 Feldnahe Kommunikation mit Mycom S CXM 153 TopCal S CPC 300 TopClean S CPC 30 Betriebsanleitung ENDRESS+HAUSER MYCOM S CPM 153 7.54 MEAS DIAG PARAM...
- Seite 2 Mycom S CXM 153 HART Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Mycom S CXM 153 HART Inhaltsverzeichnis Sicherheitshinweise Bedienung über Commuwin II ... . 13 ....HART®-Kommandos ....15 Sicherheitszeichen und -symbole . -
Seite 4: Sicherheitshinweise
1 Sicherheitshinweise Mycom S CXM 153 HART Sicherheitshinweise Sicherheitszeichen und -symbole Allgemeine Sicherheitshinweise " Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten kann es zu schwerwiegenden Personen- oder Sachschäden kommen. Achtung! Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten dro- hen Sachschäden. -
Seite 5: Bestimmungsgemäße Verwendung
Mycom S CXM 153 HART 1 Sicherheitshinweise Bestimmungsgemäße Verwendung ® Der Messumformer Mycom S CXM 153 HART ist ein Messgerät zur Messung des ® pH-Wertes bzw. des Redox-Potenzials oder der Leitfähigkeit. Die HART -Schnittstelle erlaubt die Bedienung des Geräts über das Handbediengerät DXR 275 oder mittels ®... -
Seite 6: Identifizierung
Mycom S CXM 153 HART Identifizierung Gerätebezeichnung 2.1.1 Typenschild Abb. 1: Beispiel eines Typenschildes des Messumformers Mycom S CXM 153 ® mit HART -Kommunikation. Identifizieren Sie Ihr Gerät mithilfe der Produktstruktur in der Standard-Betriebsanlei- tung zum Gerät (s. Kap. 2.2). -
Seite 7: Montage
Mycom S CXM 153 HART 3 Montage Montage Systemarchitektur Die komplette Systemeinrichtung besteht aus den folgenden Komponenten: • Messumformer Mycom S CXM 153 (1) • HART ® -Handbediengerät DXR 275 (2) • HART ® -Modem Commubox FXA 191 (3) • PC mit Bedienprogramm Commuwin II (4) •... -
Seite 8: Elektrischer Anschluss
Relais 3 Relais 4 12V DC – Stromeingang oder Widerstands- RS 485 eingang Bei Bestellvariante 4, 5 Relais 3 L/L+ N/L– Hilfsenergie Stromeingang 2 Stromeingang 1 oder Widerstands- eingang ® Abb. 3: Elektrischer Anschluss Mycom S CXM 153 HART Endress+Hauser... -
Seite 9: Anschluss Hart®-Handbediengerät Dxr 275
Mycom S CXM 153 HART 4 Elektrischer Anschluss ® Anschluss HART -Handbediengerät DXR 275 ® Für die Bedienung über ein Handbediengerät benötigen Sie das HART -Handbedien- ® gerät DXR 275. Das HART -Handbediengerät DXR 275 wird über den Stromausgang 1 des Messumformers angeschlossen. -
Seite 10: Anschluss Eines Pc Mit Bedienprogramm
4 Elektrischer Anschluss Mycom S CXM 153 HART Anschluss eines PC mit Bedienprogramm Für den Anschluss eines Personal Computers mit Bedienprogramm Commuwin II benö- ® ® tigen Sie ein HART -Modem Commubox FXA 191. Das HART -Modem Commubox FXA 191 wird über den Stromausgang 1 des Messumformers angeschlossen. -
Seite 11: Anschlusskontrolle
Mycom S CXM 153 HART 4 Elektrischer Anschluss Hinweis! • Der gleichzeitige Betrieb von Commuwin II und HART ® -Handbediengerät DXR 275 ist nur möglich, wenn – ein Gerät als Primary Master, das andere als Secondary Master eingestellt ist – keiner von beiden Master ständig Kommunikation betreibt. -
Seite 12: Bedienung
5 Bedienung Mycom S CXM 153 HART Bedienung Anzeige- und Bedienelemente ENDRESS+HAUSER MYCOM S CPM 153 Hold MEAS DIAG PARAM Abb. 8: Bedienoberfläche Mycom S CXM 153 ® 1 = Display-Symbol für aktive Kommunikation über HART -Schnittstelle Die Erkärung der Tastenbelegung und der übrigen Symbole entnehmen Sie bitte der Standard-Betriebsanlei- tung. -
Seite 13: 5.3 Bedienung Über Commuwin Ii
Mycom S CXM 153 HART 5 Bedienung Bedienung über Commuwin II Commuwin II ist ein grafisches Bedienprogramm mit verschiedenen Kommunikations- ® protokollen. Die Verbindung zu Commuwin II erfolgt über das HART -Modem Commubox FXA 191. Die Konfiguration der Parameter erfolgt entweder über die Tasta- tur oder über die grafische Oberfläche. - Seite 14 5 Bedienung Mycom S CXM 153 HART 55.00 mS/cm 13.34 °C 0.00 s linear 0.00 mS/cm EAA1 500.0 mS/cm EAA1 V0 HAUPTPARAMETER 1.PROZESSWERT 2.PROZESSWERT HOLD-STATUS DAEMPFUNG 1.PW UEBERTRAGUNG MESSANFANG MESSENDE 0.00% 4.00 mA 0.00 mA V1 STROMAUSGANG PROZENTSPANNE STROMWERT STROMSIMULATIO...
-
Seite 15: Hart®-Kommandos
Mycom S CXM 153 HART 5 Bedienung ® HART -Kommandos ® Das HART -Protokoll ermöglicht die Übermittlung von Mess- und Gerätedaten zwi- ® ® schen HART -Master und Feldgerät. HART -Master wie z.B. das Handbediengerät oder PC-basierte Bedienprogramme (Commuwin II) benötigen Gerätebeschreibungs- dateien (DD = Device Descriptions), mit deren Hilfe ein Zugriff auf alle Informationen in ®... - Seite 16 5 Bedienung Mycom S CXM 153 HART Die folgende Tabelle enthält alle von Mycom S CXM 153 unterstützten Kommandos. Kommando-Nr. Kommando-Daten Antwort-Daten ® HART -Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Universelle Kommandos (“Universal Commands”) Eindeutige Geräteidentifizie- keine Die Geräteidentifizierung liefert Informationen...
- Seite 17 Mycom S CXM 153 HART 5 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten ® HART -Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Primäre Prozessgröße als keine Als Antwort folgen 24 Byte: Strom in mA und vier dynami- – Byte 0-3: Strom des Stromausgangs 1 sche Prozessgrößen lesen...
- Seite 18 5 Bedienung Mycom S CXM 153 HART Kommando-Nr. Kommando-Daten Antwort-Daten ® HART -Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Anwender-Nachricht keine – Byte 0-23: aktuelle Anwender-Nachricht (Message) lesen (Message) Hinweis! Zugriffsart = Lesen Die Anwender-Nachricht kann über Kommando 17 geschrieben werden.
- Seite 19 Mycom S CXM 153 HART 5 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten ® HART -Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Messstellenbezeichnung Unter diesem Parameter kann eine 8-stellige – Byte 0-5: Messstellenbezeichnung (tag) (tag), Beschreibung (tag Messstellenbezeichnung (tag), eine 16-stellige –...
- Seite 20 5 Bedienung Mycom S CXM 153 HART Kommando-Nr. Kommando-Daten Antwort-Daten ® HART -Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) ® Einheit der primären Prozess- Festlegen der Einheit der primären Prozess- – Byte 0: HART -Einheitenkennnung größe schreiben größe.
-
Seite 21: Inbetriebnahme
Mycom S CXM 153 HART 6 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle " Achtung! • Prüfen Sie vor dem Einschalten noch einmal alle Anschlüsse auf ihre Richtigkeit! • Stellen Sie sicher, dass sich die Sensoren und gegebenenfalls der Temperaturfühler im Medium oder in einer Pufferlösung befindet, da sonst kein plausibler Messwert dargestellt werden kann. -
Seite 22: Wartung
7 Wartung Mycom S CXM 153 HART Wartung Hinweis! Zur Wartung an der Messstelle ziehen Sie bitte die Standard-Betriebsanleitung BA 233C/07/de bzw. BA 234/07/de zurate. Endress+Hauser... -
Seite 23: Störungsbehebung
Mycom S CXM 153 HART 8 Störungsbehebung Störungsbehebung Hinweis! Zur Störungsbehebung, die einen Eingriff in das Gerät erforderlich machen, ziehen Sie bitte die Standard-Betriebsanleitung BA 233C/07/de bzw. BA 234/07/de zurate. Gerätestatus / Fehlermeldungen Über Kommando 48 kann der erweiterte Gerätestatus bzw. aktuelle Fehlermeldungen ausgelesen werden. - Seite 24 8 Störungsbehebung Mycom S CXM 153 HART Byte NAMUR Fehler-Nr. Kurzbeschreibung des Fehlers E024 CPC-Programm abgebrochen E025 nicht benutzt E026 nicht benutzt E027 Druckluftausfall E028 nicht benutzt E029 nicht benutzt E030 SCS-Meldung Referenzelektrode 1 E031 SCS-Störung Referenzelektrode 2 E032 eingestellter Steilheitsbereich Sensor 1 verlassen...
- Seite 25 Mycom S CXM 153 HART 8 Störungsbehebung NAMUR Byte Fehler-Nr. Kurzbeschreibung des Fehlers E064 Strombereich Stromausgang1 überschritten E065 Strombereich Stromausgang 2 unterschritten E066 Strombereich Stromausgang 2 überschritten E067 Sollwert Regler / Grenzwertgeber 1 überschritten E068 Sollwert Regler / Grenzwertgeber 2 überschritten E069 Sollwert Regler / Grenzwertgeber 3 überschritten...
- Seite 26 8 Störungsbehebung Mycom S CXM 153 HART NAMUR Byte Fehler-Nr. Kurzbeschreibung des Fehlers E104 nicht benutzt E105 nicht benutzt E106 Download aktiv E107 nicht benutzt E108 nicht benutzt E109 nicht benutzt E110 nicht benutzt E111 nicht benutzt E112 nicht benutzt...
- Seite 27 Mycom S CXM 153 HART 8 Störungsbehebung NAMUR Byte Fehler-Nr. Kurzbeschreibung des Fehlers E168 SCS-Meldung IsFET-Sensor 1 (IsFET-Leckstrom 1 > 200 nA) E169 SCS-Meldung IsFET-Sensor 2 (IsFET-Leckstrom 2 > 200 nA) E170 nicht benutzt E171 Strombereich Stromeingang 1 unterschritten E172 Strombereich Strom-/Widerstandseingang 1 überschritten...
- Seite 28 8 Störungsbehebung Mycom S CXM 153 HART Byte NAMUR Fehler-Nr. Kurzbeschreibung des Fehlers E024 nicht benutzt E025 Airsetfehler Sensor 1 E026 Airsetfehler Sensor 2 E027 nicht benutzt E028 nicht benutzt E029 nicht benutzt E030 nicht benutzt E031 nicht benutzt E032...
- Seite 29 Mycom S CXM 153 HART 8 Störungsbehebung NAMUR Byte Fehler-Nr. Kurzbeschreibung des Fehlers E064 Strombereich Stromausgang 1 überschritten E065 Strombereich Stromausgang 2 unterschritten E066 Strombereich Stromausgang 2 überschritten E067 Sollwert Regler / Grenzwertgeber 1 überschritten E068 Sollwert Regler / Grenzwertgeber 2 überschritten E069 Sollwert Regler / Grenzwertgeber 3 überschritten...
- Seite 30 8 Störungsbehebung Mycom S CXM 153 HART NAMUR Byte Fehler-Nr. Kurzbeschreibung des Fehlers E104 nicht benutzt E105 nicht benutzt E106 Download aktiv E107 nicht benutzt E108 nicht benutzt E109 nicht benutzt E110 nicht benutzt E111 nicht benutzt E112 nicht benutzt...
- Seite 31 Mycom S CXM 153 HART 8 Störungsbehebung NAMUR Byte Fehler-Nr. Kurzbeschreibung des Fehlers E168 nicht benutzt E169 nicht benutzt E170 nicht benutzt E171 Strombereich Stromeingang 1 unterschritten E172 Strombereich Strom-/Widerstandseingang 1 überschritten E173 Strombereich Stromeingang 2 unterschritten E174 Strombereich Stromeingang 2 überschritten...
-
Seite 32: Zubehör
9 Zubehör Mycom S CXM 153 HART Zubehör ® DXR 275 HART -Handbediengerät DXR 275 ® Handbediengerät zur Kommunikation mit jedem HART -kompatiblen Gerät über eine 4...20 mA-Leitung. Bestell-Nr.: DXR 275 ® Commubox FXA 191 HART -Modem Commubox FXA 191 ®... -
Seite 33: Technische Daten
Mycom S CXM 153 HART 10 Technische Daten Technische Daten 10.1 Ausgangskenngrößen Ausgangssignal pH, Redox, Leitfähigkeit, Temperatur (je nach Geräteausführung) Stromausgang 1 Strombereich 4 ... 20 mA 230 ... 1100 Ω Bürde Hilfsenergie bei passivem Stromausgang 24 V DC 10.2... - Seite 34 11 Stichwortverzeichnis Mycom S CXM 153 HART Stichwortverzeichnis HART®-Modem Commubox FXA 191 ..10, 32 HART®-Protokoll ......15 Aktiver Stromausgang.
