Endress+Hauser Mycom S CXM 153 Betriebsanleitung Seite 24

Bedienung
Byte Byte Datenblöcke
Lange Länge
(Eingabe) (Ausgabe)
0 ... 4 – Analog Input Block 1
(pH Kanal 1)
5 ... 9 – Analog Input Block 2
(Temperatur
Kanal 1)
10 ... 14 – Analog Input Block 3
(pH Kanal 2)
15 ... 19 – Analog Input Block 4
(Temperatur
Kanal 2)
20 ... 21 – Status CPC
0 ... 1 Control CPM
2 ... 3 Control CPC
!
24

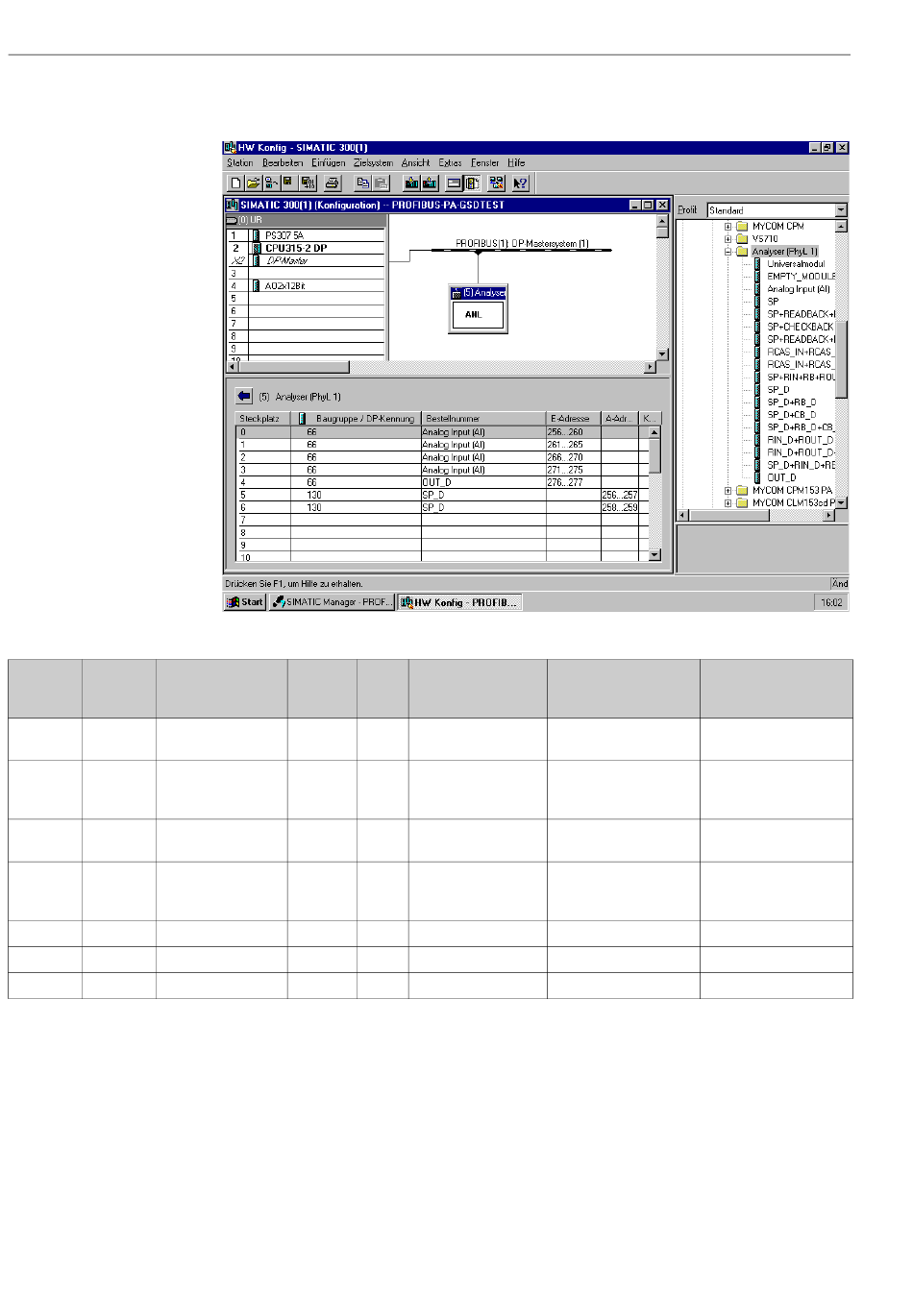

Vollkonfiguration Mycom S CPM 153 mittels der Profil GSD-Dateien PA139750.gsd
Status Zugriff GSD
aktiv read
aktiv read
aktiv read
aktiv read
aktiv read
aktiv write
aktiv write
Bei dieser Konfiguration sind alle Datenblöcke aktiviert, die von Mycom S CPM 153
unterstützt werden.
Hinweis!
Aus dieser GSD-Datei können beim Mycom S CPM 153 maximal 4 AI-Blöcke, ein Para-
meter OUT_D und 2 Parameter SP_D konfiguriert werden. Die AI-Blöcke sind immer fol-
genden Messgrößen zugeordnet:
AI 1 = pH Kanal 1
AI 2 = Temperatur Kanal 1
AI 3 = pH Kanal 2
AI 4 = Temperatur Kanal 2
Somit stimmen die Messgrößen mit den Feldgeräten anderer Hersteller überein.
GSD
Blockbezeichnung Erweiterte
Blockkennung
AI 0x42, 0x84, 0x08, 0x05
AI 0x42, 0x84, 0x08, 0x05
AI 0x42, 0x84, 0x08, 0x05
AI 0x42, 0x84, 0x08, 0x05
OUT_D 0x42, 0x81, 0x05, 0x05
SP_D 0x82, 0x81, 0x05, 0x05
SP_D 0x82, 0x81, 0x05, 0x05
Mycom CXM 153 PROFIBUS-PA
GSD
Standard-
Blockkennung
–
–
–
–
–
–
–
