Bedienung
Byte Byte Datenblöcke
Lange Länge
(Eingabe) (Ausgabe)
0 ... 4 – Analog Input Block 1
(Lf Kanal 1)
5 ... 9 – Analog Input Block 2
(Temperatur
Kanal 1)
10 ... 14 – Analog Input Block 3
(Lf Kanal 2)
15 ... 19 – Analog Input Block 4
(Temperatur
Kanal 2)
0 ... 1 Control CLM (SP_D)
!
28

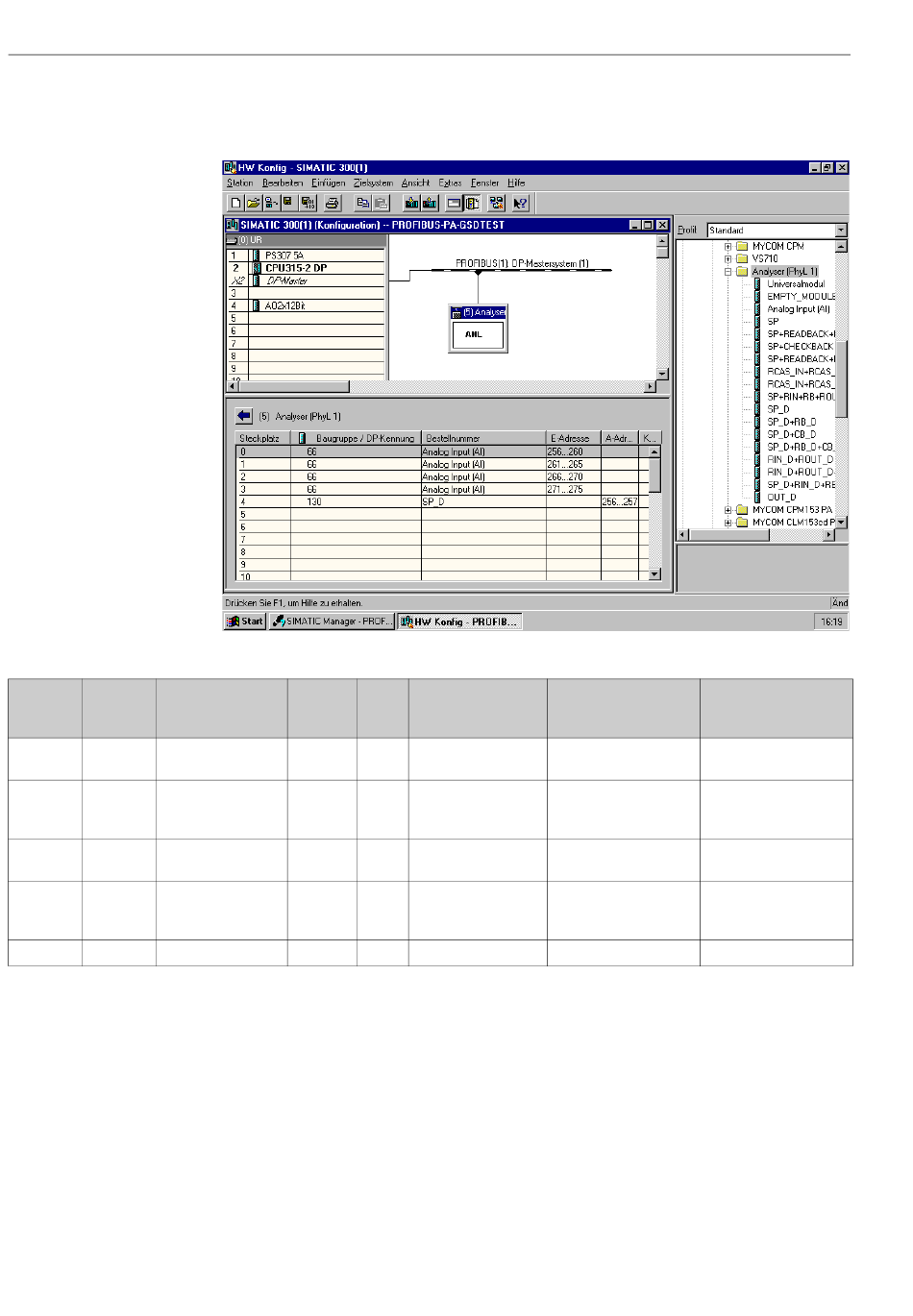

Vollkonfiguration Mycom S CLM 153
mittels der Profil GSD-Dateie PA139750.gsd
Status Zugriff GSD
aktiv read
aktiv read
aktiv read
aktiv read
aktiv write
Bei dieser Konfiguration sind alle Datenblöcke aktiviert, die von Mycom S CLM 153
unterstützt werden.
Hinweis!
Aus dieser GSD-Datei können beim Mycom S CLM 153 maximal 4 AI-Blöcke und ein
Parameter SP_D konfiguriert werden. Die AI-Blöcke sind immer folgenden Messgrößen
zugeordnet:
AI 1 = Lf Kanal 1
AI 2 = Temperatur Kanal 1
AI 3 = Lf Kanal 2
AI 4 = Temperatur Kanal 2
Somit ist gewährleistet, dass die Messgrößen mit den Feldgeräten anderer Hersteller
übereinstimmt.
GSD
Blockbezeichnung Erweiterte
Blockkennung
Main Process Value 0x42, 0x84, 0x08, 0x05
Main Temperature 0x42, 0x84, 0x08, 0x05
2nd Process Value 0x42, 0x84, 0x08, 0x05
2nd Temperature 0x42, 0x84, 0x08, 0x05
Control CLM 0x82, 0x81, 0x05, 0x05
Mycom CXM 153 PROFIBUS-PA
GSD
Standard-
Blockkennung
–
–
–
–
–
