5.3.3
Bedienung über Commuwin II
Sie können über einen PROFIBUS-DP Master der Klasse 2 (wie z. B. Commuwin II) auf
die Blockparameter zugreifen. Commuwin II ist ein grafisches Bedienprogramm mit ver-
schiedenen Kommunikationsprotokollen. Commuwin II läuft auf einem IBM-kompatiblen
PC bzw. Notebook. Der Computer muss mit einer PROFIBUS-Schnittstelle, d.h.
PROFIBOARD bei PCs und PROFICARD bei Notebooks ausgestattet sein. Während der
Systemintegration ist der Computer als Master der Klasse 2 angemeldet.
Vorgehen:
1.
Verbindung
• Über Profiboard zur Verbindung mit dem PC
• Über Proficard zur Verbindung mit dem Laptop
2.
Erstellen der Geräteliste
• Die Bedienung erfordert die Installation des Servers PA-DPV1. Durch Auswahl
von "PA-DPV1" im Menü "Verbindung aufbauen" wird die Verbindung hergestellt.
Es erscheint die leere Geräteliste.
• Über die Klickbox "mit Tag erstellen" erzeugen Sie die Geräteliste mit Messstel-
lenbezeichnungen (Tags).
• Es gibt zwei Bedienmodi:
– Die E+H-Standard-Bedienung wählen Sie über Anklicken des Gerätenamens
(im Beispiel-Bild unten die markierte Zeile).
– Die Profile-Bedienung der PROFIBUS-Standard-Blöcke wählen sie über
Anklicken des jeweiligen Tags (z.B. "AI: Main Process Value" für den Analog-
Input-Block das Mycom S).
Geräteliste

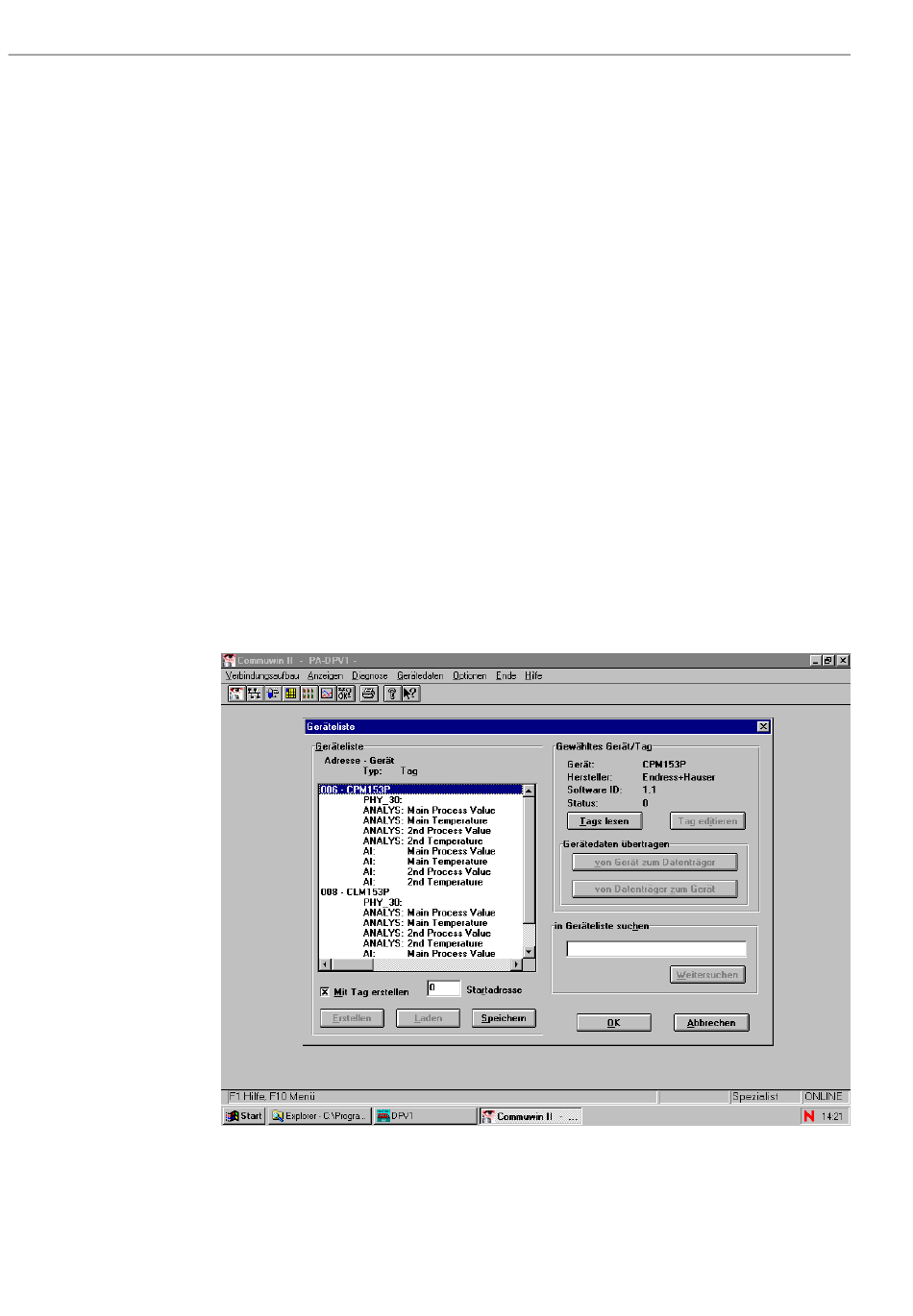

Abb. 8:
Geräteliste
Mycom CXM 153 PROFIBUS-PA
