Mycom CXM 153 PROFIBUS-PA
!
3
Montage
3.1
Systemeinrichtung
Die komplette Systemeinrichtung besteht aus den folgenden Komponenten:
• Messumformer Mycom S CXM 153 PROFIBUS
• Segmentkoppler
• Speicherprogrammierbare Steuerung (SPS) bzw. PC mit Bedienprogramm
Commuwin II
• PROFIBUS-PA-Terminierungswiderstand
• Verkabelung inkl. Busverteiler
Die maximale Anzahl der Messumformer an einem Bussegment ist durch deren Strom-
aufnahme, die Leistung des Buskopplers und die erforderliche Buslänge bestimmt.
Hinweis!
Ausführliche Informationen zu Projektierung und Inbetriebnahme eines PROFIBUS-Sys-
tems entnehmen Sie bitte der Betriebsanleitung BA 198F/00/de. Diese erhalten Sie bei
Ihrem Endress+Hauser-Vertriebsbüro (siehe Rückseite dieser Betriebsanleitung).
ENDRESS+HAUSER
MYCOM S CPM 153
Measure
7.54
Select
MEAS
CAL
DIAG
PARAM
?

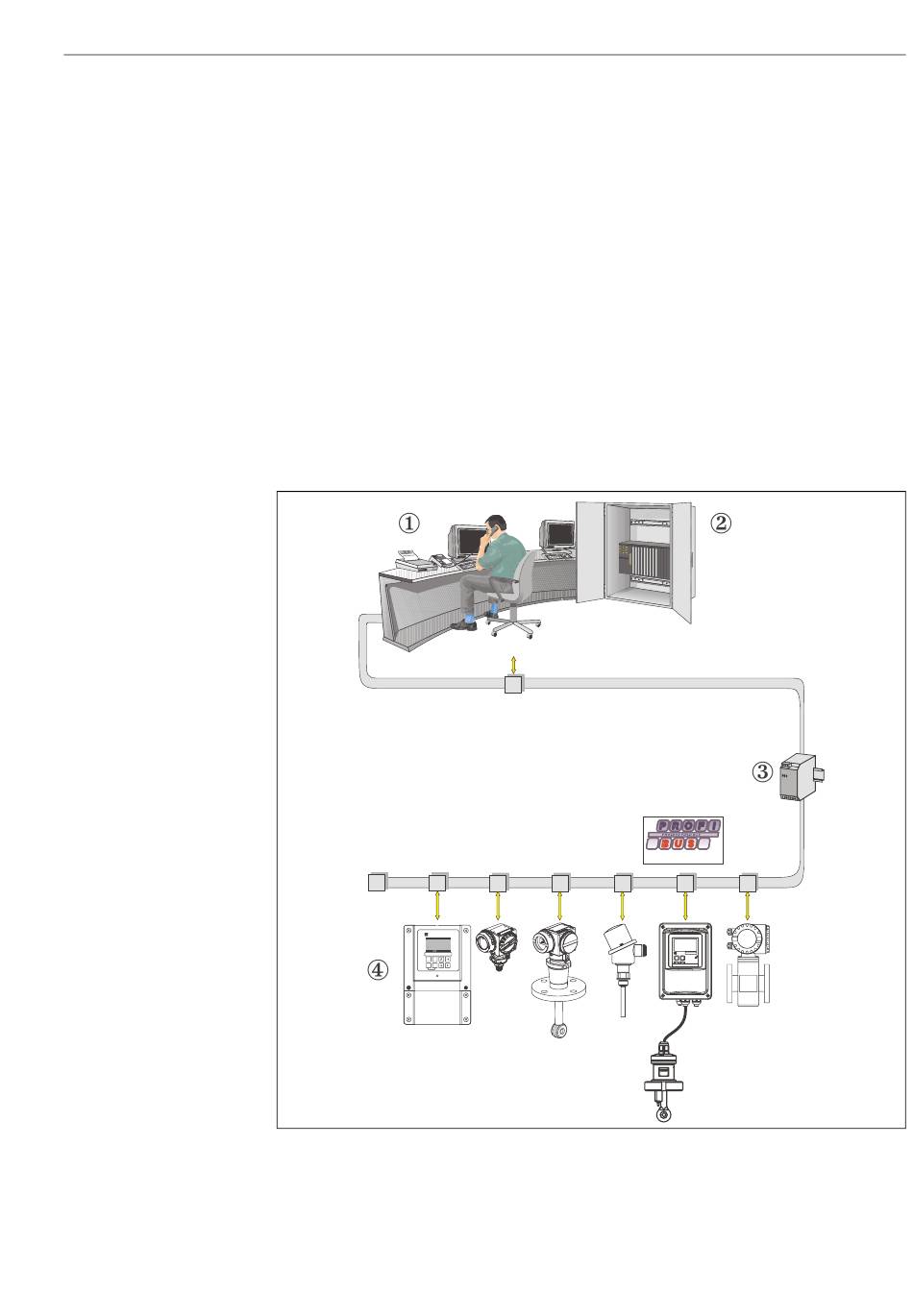

Abb. 2:
Messeinrichtungen mit PROFIBUS-Schnittstelle
1
PC mit Bedienprogramm Commuwin II
2
SPS
3
Segmentkoppler
4
Mycom S CXM 153 PROFIBUS
PROFIBUS-PA
ENDRESS+HAUSER
ENDRESS+HAUSER
SMARTEC S
SMARTEC S
+
ALARM
CAL
E
–
C07-CPM153xx-02-06-00-xx-008.eps
Montage
